## **FrSKY TD R10 Empfänger Kurzanleitung**

<figure><img src="https://809212065-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFHplSjVGt73tnNKRvsss%2Fuploads%2FQL3WlV7veQIlV8hng4MF%2FTD-R10.jpg?alt=media&#x26;token=bf3b21a4-2a1b-4ac0-846d-8b5bb7d95afa" alt=""><figcaption></figcaption></figure>

### **FrSky TD R10 - 2.4 GHz & 868Mhz Tandem Empfänger**

Hochwertiger Empfänger von Frsky, aus der neuen Tandem Serie. Die Tandem Serie ist eine **Dual-Band Empfängerserie** welche gleichzeitig das **2.4Ghz & 868Mhz Band** nutzt. Dadurch ergibt sich eine optimale Kombination aus geringer Latenz und hoher Reichweite.

**Die Tandem Empfänger können ausschließlich mit einer FrSky Tandem Fernsteuerung genutzt werden.** Zukünftig ist hier auch noch ein externes Tandem Modul zum nachrüsten für ältere Fernsteuerungen verfügbar.&#x20;

Über den konfigurierbaren Smart Port / FBUS Telemetrieeingang können alle FrSky Smart Port Sensoren genutzt werden.

#### **Features des Tandem R10 Empfängers:**&#x20;

* **Dual-Band (Nutzung von 2.4Ghz & 868Mhz)**
* **Drei Antennen**
* **Black-Box Funktion**
* **Integrierter Spannungssensor**
* **4ms Race Mode mit Telemetry**
* **10 konfigurierbare-Kanäle (Port 1: PWM / SBus Out / FBUS / S.Port / SBUS In ;  Port2-10 PWM / SBus Out / FBUS / S.Port )**
* **Long Range**
* **OTA (Over the Air) Firmware Update**

#### **Technische Daten  des FrSky Tandem R10 Empfängers:**&#x20;

**Kompatible Fernsteuerungen: Frsky Tandem X20 und Tandem X20S**

**Betriebsspannungsbereich: 3,5V-10V**

**Stromaufnahme: 180mA (@5V)**

**Übertragungs-Frequenz: 2.4 Ghz & 868Mhz**

**Reichweite: Long Range**

**Firmware:  (Updatebar per OTA)**

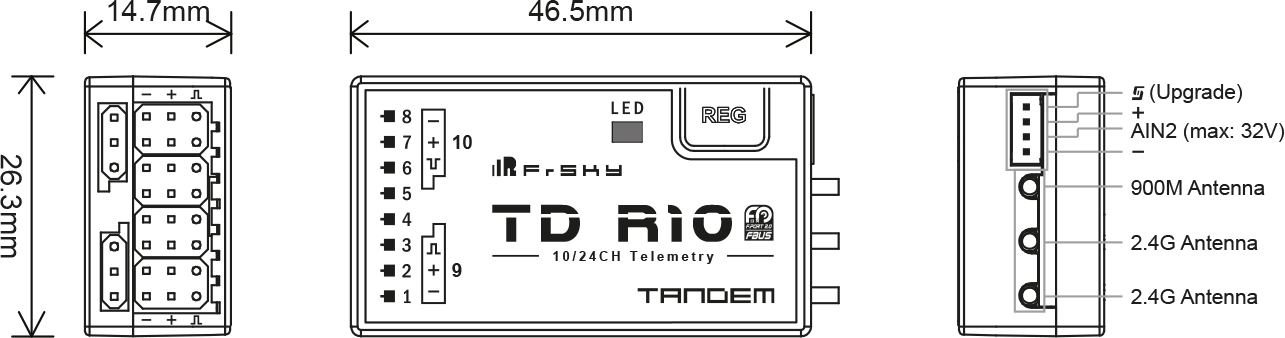

**Abmessungen: 46,5x26,3x14,7 mm**

**Gewicht: 16,6g**

**Anzahl der Kanäle: 10 konfigurierbare Ports (z.B. 9xPWM + SBUS Out, etc.)**

### **Registrierung und Bindevorgang (Tandem Empfänger):**

Durch die Registrierung wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.

**Vorgehensweise:**

1\. Bringen Sie den Sender / das Sendemodul in den Registriermodus (REG).

1.1 Für die Tandem X20 als Beispiel schalten Sie dazu den Sender an, gehen Sie zum jeweiligen Modell und wählen dort "RF System" aus. Stellen Sie das interne Modul auf "ON" undd wählen Sie "TD MODE" unter Type aus .

1.2 Wählen Sie nun "REGISTER" aus.

2\. Halten Sie die F/S Taste am Empfänger gedrückt während Sie diesen mit Spannung versorgen. Die rote und grüne LED am Empfänger wird aufleuchten um den REG Status anzuzeigen.

3\.  Das Empfängermodell wird nun auf dem Display der Tandem angezeigt. Bestätigen Sie dies. Die rote und grüne LED werden blinken um im Display wird Registration OK. Angezeigt.

4\. Schalten Sie den Empfänger aus.

5\. Bewegen Sie den Cursor zu einem der drei Empfängerplätze und wählen Sie dort "BINDEN" aus.

6\. Versorgen Sie den Empfänger nun wieder mit Spannung. Wählen Sie nun den Empfänger im Sender aus. Die grüne LED wird weiterhin leuchten und die blaue LED blinken. Auf dem Display des Senders wird (Bind Successful) angezeigt.

7\. Der Empfänger ist erfolgreich gebunden.

## Link zur ETHOS Dokumentation mit weiteren Informationen:

{% content-ref url="../../frsky-tipps-and-tricks-+-faq/ethos-betriebssystem" %}
[ethos-betriebssystem](https://docs.premium-modellbau.de/premium-modellbau-portal-fuer-anleitungen/frsky/frsky-ubersicht/frsky-tipps-and-tricks-+-faq/ethos-betriebssystem)
{% endcontent-ref %}

## Tandem TD R10 - PDF Anleitung von Frsky:

{% file src="<https://809212065-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFHplSjVGt73tnNKRvsss%2Fuploads%2F5Y5hVEDi9Si2GokC1A8Z%2FTD%20R10%20Manual.pdf?alt=media&token=08f56420-352f-40c5-8daf-755deac759f3>" %}
PDF Anleitung des Herstellers FrSky
