Frsky R-XSR Übersichtsseite
Last updated
Frsky R-XSR Übersichtsseite
Last updated
Technische Daten:

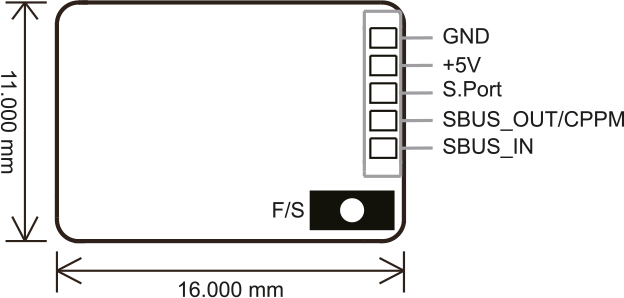

Abmessungen: 16 x 11x 5,4 mm (L x B x H)
Gewicht: 1,5g
Kanäle: 16 Kanal (Kanal 1-16 per SBUS, Kanal 1-8 per CPPM)
Betriebsspannung: 3,5V-10V
Firmware: Updatebar
Kompatibilität: FrSky X-Serie, X9D, X9DP, X9E, Q X7, Q X7S, X10, X10S, X12S im D16 Modus (Der Empfänger funktioniert nicht mit D-Serie Modulen)
Features:
Smart Port Telemetrie BUS System
SBUS Ausgang
CPPM Ausgang
Kleinster und leichtester 16 Kanal FrSky Empfänger mit Telemetriefunktion
Redundanz Funktion
Redundanz Funktion:
Der R-XSR Empfänger verfügt über eine Redundanz-Funktion, bei der über den SBUS-In Port das Signal eines angeschlossenen Slave-Empfängers per SBUS am Master-Empfänger empfangen wird.
Der R-XSR dient als Master-Empfänger. Als Slave-Empfänger kann jeder FrSky Empfänger mit SBUS Ausgang genutzt werden (z.B. X8R, X6R, X4RSB, XSR, XM, XM+, RX8R, L9R, …).
Bei einem Slave-Empfänger aus der X-Serie muss die Telemetrie-Funktion deaktiviert werden. Als kompakter Slave-Empfänger wird z.B. der XM+ empfohlen.
Master und Slave Empfänger empfangen beide ein Signal vom Sendemodul der Fernsteuerung. Sofern der Master-Empfänger ein Signal empfängt kommt die PWM Ausgabe vom Master-Empfänger. Wenn der Master-Empfänger auf Grund eines Signalausfalls in den Failsafe-Modus wechselt, der Slave-Empfänger aber noch Empfang hat, kommt die PWM Ausgabe vom Slave-Empfänger. Sobald der Master-Empfänger wieder ein Signal empfängt wechselt die PWM Ausgabe wieder zurück auf den Master-Empfänger.
Bindevorgang:
Durch den Bindevorgang wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.
Der Vorgang muss einmalig bei Neuinstallation oder z.B. bei Wechsel des Modellspeichers durchgeführt werden.
Vorgehensweise:
1. Schalten Sie Ihren Sender ein, wechseln Sie auf den gewünschten Modellspeicher und wählen Sie dort „binden“ aus. Der Sender wird durch Töne den Bindemodus anzeigen.
2. Halten Sie die F/S Taste am Empfänger gedrückt während Sie diesen mit Spannung versorgen.
3. Schalten Sie nun am Sender den Binde-Modus aus.
4. Empfänger und Sender sind nun miteinander gebunden.
5. Schalten Sie Empfänger und Sender aus und wieder an. Der Empfänger zeigt nun durch die grüne Status LED den erfolgreichen Bindezustand an.
Empfänger | Übertragungsmodus | Telemetrie | Kanäle | F/S Taste |
R-XSR | D16 | Ja | CH1-CH16 | Halten Sie die F/S Taste gedrückt während Sie den Empfänger mit Spannung versorgen. |
Reichweitentest:
Vor jedem Flug sollte ein Reichweitentest durchgeführt werden, da Reflektionen von z.B. Gebäuden, oder Bäumen, die Signalstärke beeinflussen oder das Signal stören können.
1. Platzieren Sie das Modell mindestens 60cm über dem Boden auf einem nicht metallischen Untergrund (z.B. Stuhl, Holzbank,...)
2. Die Antennen sollten im Modell verteilt sein und nicht den Boden berühren.
3. Die Senderantenne sollte sich in einer vertikalen Position befinden.
4. Schalten Sie den Sender ein und wählen Sie im Menü „Range Check“ aus. Die Sendeleistung wird auf ca. 1/30 reduziert.
5. Laufen Sie langsam vom Modell weg und bewegen dabei die Steuerknüppel um die Funktionsfähigkeit zu prüfen.
6. Beenden Sie den „Range Check“ im Menü um wieder die volle Sendeleistung zu nutzen.
Failsafe Einstellungen:
Die Failsafe Einstellung ist eine nützliche Funktion bei der die Kanäle am Empfänger im Fall eines Signalverlustes eine vorgegebene Position einnehmen werden.
Um die Failsafe Einstellung zu ändern müssen Sie den Empfänger neu binden und die Einstellungen von vorne beginnen.
!Achtung! Sofern keine Failsafe Einstellungen getroffen werden behält der Empfänger automatisch die letzte Position der Kanäle bei bevor der Signalverlust aufgetreten ist. (Dies kann z.B. dazu führen, dass das Modell immer weiter wegfliegen würde).
Möglichkeit 1: Benutzerdefinierte Failsafe Einstellung:
1. Binden Sie den Empfänger wie unter Punkt Binden beschrieben und schalten Sie Sender und Empfänger ein.
2. Bringen Sie alle Knüppel und Schalter in die gewünschte Position.
3. Drücken Sie kurz (weniger als 1 Sekunde) auf die F/S Taste am Empfänger. Die grüne LED wird zweimal kurz aufleuchten um die Einstellungen zu bestätigen.
Möglichkeit 2: Keine Signalausgabe bei Signalverlust
1. Binden Sie den Empfänger wie unter Punkt Binden beschrieben und schalten Sie den Sender aus. Der Empfänger bleibt eingeschaltet.
2. Drücken Sie kurz (weniger als 1 Sekunde) auf die F/S Taste am Empfänger um die Einstellung zu bestätigen.
