Archer R10 Pro
Frsky Archer R10 Pro Übersichtsseite
Last updated
Frsky Archer R10 Pro Übersichtsseite
Last updated

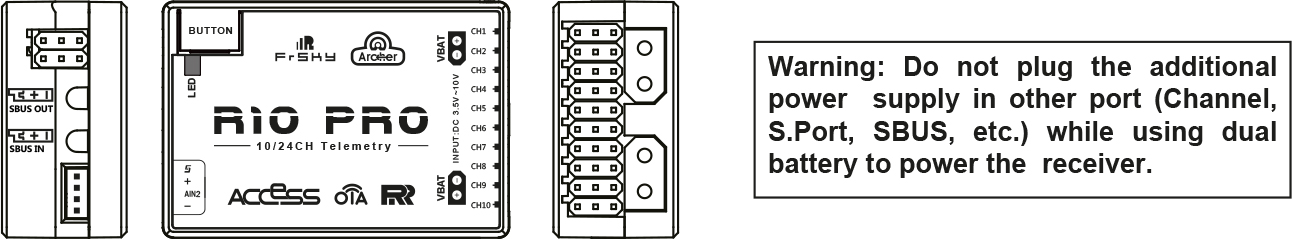

Warnung! Bitte stecken Sie auf keinen Fall ein weitere Spannungsquelle in einen der anderen Ports (Channel, S.Port, SBUS,…) während Sie die redundante Spannungsversorgung über die XT30 vornehmen.
Technische Daten:
Kompatible Sender: Alle FrSky ACCESS Fernsteuerungen
Betriebsspannungsbereich: 3,5V-10V
Stromaufnahme: 80mA (@5V)
Übertragungs-Frequenz: 2,4Ghz
Reichweite: Full Range (>2km, abhängig von lokaler Umgebung)
Firmware: ACCESS (Updatebar per OTA)
Anzahl der Kanäle: 10CH PWM /16CH per SBUS (10 CH / 24CH in Kürze)
Abmessungen: 48,5 x 33 x 17 mm
Gewicht: 21 g (mit Antennen)
Der Empfänger benötigt die aktuelle ACCESS Version 2.x.x auf dem Sender. Bitte ggfs. den Sender und alle anderen Empfänger entsprechend updaten.
Registrierung und Bindevorgang (ACCESS):
Durch die Registrierung wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.
Vorgehensweise:
1. Bringen Sie den Sender / das Sendemodul in den Registriermodus (REG).
1.1 Für die Taranis schalten Sie dazu den Sender an, gehen in den Punkt MENU – Model SETUP – PAGE 2, wählen Sie „internal“ , ACCESS und dort den Punkt REG aus.
2. Halten Sie die F/S Taste am Empfänger gedrückt während Sie diesen mit Spannung versorgen. Die rote und grüne LED am Empfänger wird aufleuchten um den REG Status anzuzeigen. Wählen Sie am Sender nun ENTER aus. Die rote und grüne LED werden blinken um im Display wird Registration OK. Angezeigt.
3. Schalten Sie den Empfänger aus.
4. Bewegen Sie den Cursor zum Punkt 1 (Bind)
5. Versorgen Sie den Empfänger nun wieder mit Spannung. Die grüne LED wird leuchten um den Binde-Status anzuzeigen. Wählen Sie nun den Empfänger im Sender aus. Die grüne LED wird weiterhin leuchten und die rote kurz blinken. Auf dem Display des Senders wird (Bind Successful) angezeigt.
6. Verlassen Sie nun das Bindemenü. Die grüne LED blink nun, die rote LED ist aus. Der Empfänger ist erfolgreich gebunden.
Umschaltung der Servo Frame Rate (FS / HS - Mode):
Der normale Servo Betriebsmodus (FS-Normal Speed Mode) liegt bei 20ms. Um den High-Speed Modus zu aktivieren (7ms) können Sie dies in Einstellungen Empfänger „Options“ umstellen.
Per SBUS werden immer 9ms ausgegeben.
Achtung! Der HS Modus ist ausschließlich für digitale Servos gedacht. Ein Betrieb von analogen Servos im HS Modus kann diese beschädigen.
Achtung! Eine Umschaltung der Frame Rate während des Fluges wird einen Failsafe erzeugen.
Reichweitentest:
Vor jedem Flug sollte ein Reichweitentest durchgeführt werden, da Reflektionen von z.B. Gebäuden, oder Bäumen, die Signalstärke beeinflussen oder das Signal stören können.
1. Platzieren Sie das Modell mindestens 60cm über dem Boden auf einem nicht metallischen Untergrund (z.B. Stuhl, Holzbank,...)
2. Die Antennen sollten im Modell verteilt sein und nicht den Boden berühren.
3. Für die Taranis X9D / X9D+ und Taranis QX7 / QX7S schalten Sie dazu den Sender an, gehen in den Punkt MENU – Model SETUP / EXTERNAL RF, Mode R9M / Range.
Für die Horus X12S / X10 / X10S, schalten Sie dazu den Sender ein, gehen Sie zu MDL / RF SYSTEM / EXTERNAL RF (ON) / STATE (RANGE)
Failsafe Einstellungen (am Sender):
Die Failsafe Einstellung ist eine nützliche Funktion bei der die Kanäle am Empfänger im Fall eines Signalverlustes eine vorgegebene Position einnehmen werden.
Um die Failsafe Einstellung zu ändern müssen Sie den Empfänger neu binden und die Einstellungen von vorne beginnen.
!Achtung! Sofern keine Failsafe Einstellungen getroffen werden behält der Empfänger automatisch die letzte Position der Kanäle bei bevor der Signalverlust aufgetreten ist. (Dies kann z.B. dazu führen, dass das Modell immer weiter wegfliegen würde).
Es gibt drei Failsafe Modi: No Pulse, Hold, Custom.
- No Pulse (keine Signalausgabe): Bei Signalverlust wird auf keinem Kanal ein Impuls ausgegeben. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.
- Hold (Signale halten): Bei Signalverlust werden die letzten Werte beibehalten. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.
- Custom (Benutzerdefinierte Werte pro Kanal): Bei Signalverlust werden die für jeden Kanal definierten Werte angefahren. Wählen Sie mit den Cursortasten im Failsafe Screen für jeden Kanal den gewünschten Wert aus. Bestätigen Sie mit Enter die Eingabe für diesen Kanal. Mit einem langen Druck auf Enter können Sie das Menü verlassen. Warten Sie 9 Sekunden bis der Wert übernommen wird.
