Kurzanleitung Tandem X20 / X20S Serie:

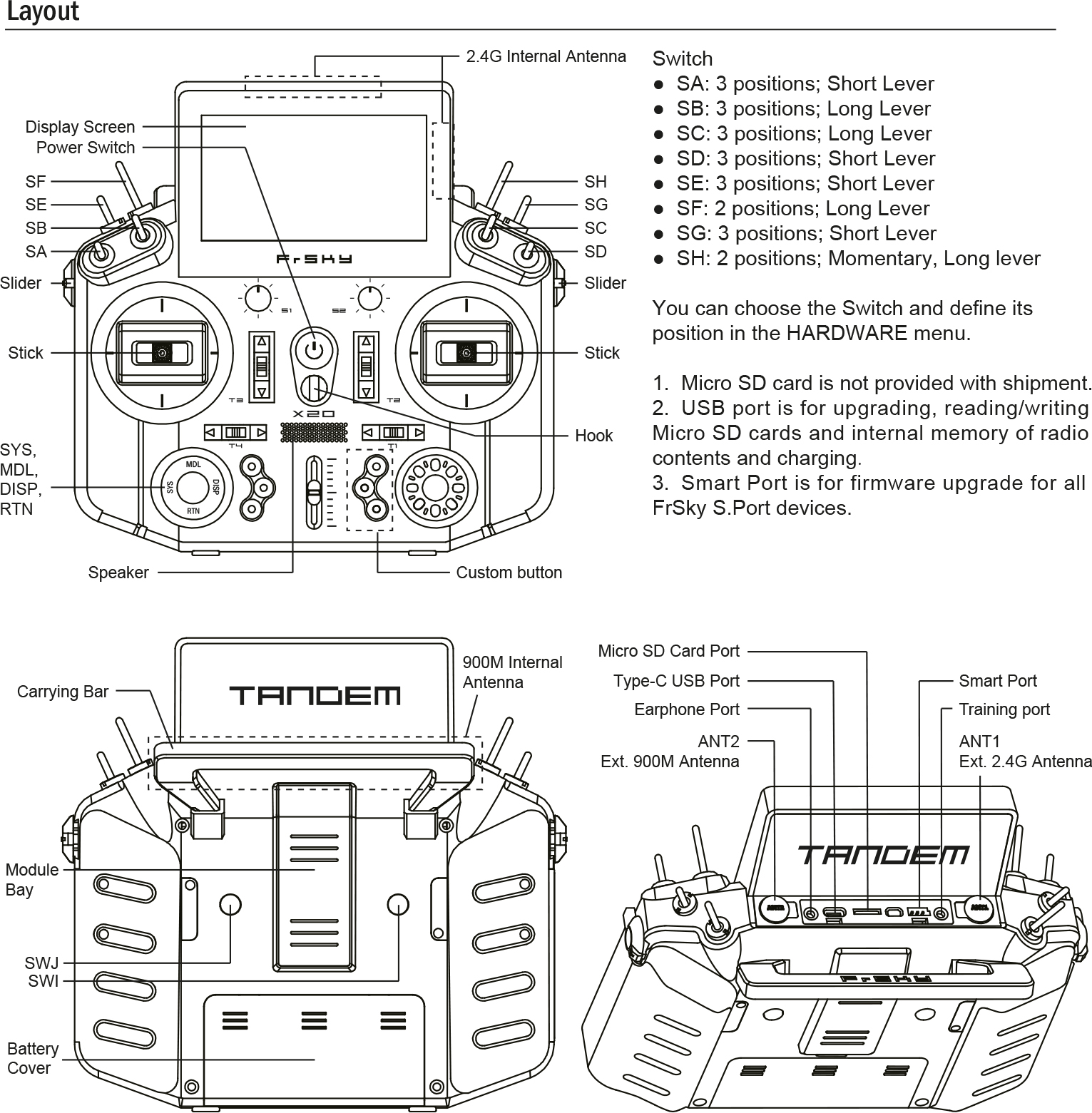

Warnhinweise:

Achten Sie immer auf die korrekte Polung und benutzen Sie ausschließlich einen geeigneten 2S Lipo. Achten Sie immer auf eine ausreichende Ladung und benutzen Sie keine leeren Zellen zum Fliegen. Entfernen Sie nicht den Akku während am Sender die „Voltage Warning“ Meldung blinkt, dies kann zu einem Datenverlust führen. Verwenden Sie den Sender nicht, wenn Sie eine „Backup Error“ Meldung erhalten.

Ladung per USB:

Warnhinweise:

Achtung! Die Ladefunktion ist ausschließlich für 2S Lipos / 2S Lion vorgesehen. Ein Laden von NIMH Akkus ist nicht möglich und kann den Sender und weitere Komponenten beschädigen.

Der Ladeadapter muss über mindestens 2A verfügen und eine Spannung von 5V (+0.2V) liefern.

Verwendung einer Micro SD Karte:

Im Lieferumfang ist keine Micro SD Karte enthalten.

Warnhinweise: Wechseln Sie die SD-Karte ausschließlich bei ausgeschaltetem Sender und stecken Sie die Karte immer vorsichtig in den Kartenslot um diesen nicht zu beschädigen.

Bindevorgang (ACCST – D16):

Durch den Bindevorgang wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.

Der Vorgang muss einmalig bei Neuinstallation oder z.B. bei Wechsel des Modellspeichers durchgeführt werden.

Vorgehensweise:

1. Schalten Sie Ihren Sender ein, wechseln Sie auf den gewünschten Modellspeicher und wählen Sie dort „binden“ aus. Der Sender wird durch Töne den Bindemodus anzeigen.

2. Gehen sie Anhand der Tabelle der Empfängeranleitung vor um den Empfänger in den gewünschten Bindemodus zu versetzen. Je nach Variante muss ggfs. ein Jumper genutzt oder die F/S Taste am Empfänger gedrückt werden, während Sie diesen mit Spannung versorgen.

3. Schalten Sie nun am Sender den Binde-Modus aus.

4. Empfänger und Sender sind nun miteinander gebunden.

5. Schalten Sie Empfänger und Sender aus und wieder an. Der Empfänger zeigt nun durch die grüne Status LED den erfolgreichen Bindezustand an.

Registrierung und Bindevorgang (ACCESS):

Durch die Registrierung wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.

Vorgehensweise:

1. Bringen Sie den Sender / das Sendemodul in den Registriermodus (REG).

1.1 Für die Taranis schalten Sie dazu den Sender an, gehen in den Punkt MENU – Model SETUP – PAGE 2, wählen Sie „internal“ , ACCESS und dort den Punkt REG aus.

2. Halten Sie die F/S Taste am Empfänger gedrückt während Sie diesen mit Spannung versorgen. Die rote und grüne LED am Empfänger wird aufleuchten um den REG Status anzuzeigen. Wählen Sie am Sender nun ENTER aus. Die rote und grüne LED werden blinken um im Display wird Registration OK. Angezeigt.

3. Schalten Sie den Empfänger aus.

4. Bewegen Sie den Cursor zum Punkt 1 (Bind)

5. Versorgen Sie den Empfänger nun wieder mit Spannung. Die grüne LED wird leuchten um den Binde-Status anzuzeigen. Wählen Sie nun den Empfänger im Sender aus. Die grüne LED wird weiterhin leuchten und die rote kurz blinken. Auf dem Display des Senders wird (Bind Successful) angezeigt.

6. Verlassen Sie nun das Bindemenü. Die grüne LED blink nun, die rote LED ist aus. Der Empfänger ist erfolgreich gebunden.

Reichweitentest:

Vor jedem Flug sollte ein Reichweitentest durchgeführt werden, da Reflektionen von z.B. Gebäuden, oder Bäumen, die Signalstärke beeinflussen oder das Signal stören können.

1. Platzieren Sie das Modell mindestens 60cm über dem Boden auf einem nicht metallischen Untergrund (z.B. Stuhl, Holzbank,...)

2. Die Antennen sollten im Modell verteilt sein und nicht den Boden berühren.

3. Für die Taranis X9D / X9D+ und Taranis QX7 / QX7S schalten Sie dazu den Sender an, gehen in den Punkt MENU – Model SETUP / EXTERNAL RF, Mode R9M / Range.

Für die Horus X12S / X10 / X10S, schalten Sie dazu den Sender ein, gehen Sie zu MDL / RF SYSTEM / EXTERNAL RF (ON) / STATE (RANGE)

Für die X20 Serie schalten Sie dazu den Sender ein, gehen Sie zu RF System / Range Check

Failsafe Einstellungen (am Sender):

Die Failsafe Einstellung ist eine nützliche Funktion bei der die Kanäle am Empfänger im Fall eines Signalverlustes eine vorgegebene Position einnehmen werden.

Um die Failsafe Einstellung zu ändern müssen Sie den Empfänger neu binden und die Einstellungen von vorne beginnen.

!Achtung! Sofern keine Failsafe Einstellungen getroffen werden behält der Empfänger automatisch die letzte Position der Kanäle bei bevor der Signalverlust aufgetreten ist. (Dies kann z.B. dazu führen, dass das Modell immer weiter wegfliegen würde).

Es gibt drei Failsafe Modi: No Pulse, Hold, Custom.

- No Pulse (keine Signalausgabe): Bei Signalverlust wird auf keinem Kanal ein Impuls ausgegeben. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.

- Hold (Signale halten): Bei Signalverlust werden die letzten Werte beibehalten. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.

- Custom (Benutzerdefinierte Werte pro Kanal): Bei Signalverlust werden die für jeden Kanal definierten Werte angefahren. Wählen Sie mit den Cursortasten im Failsafe Screen für jeden Kanal den gewünschten Wert aus. Bestätigen Sie mit Enter die Eingabe für diesen Kanal. Mit einem langen Druck auf Enter können Sie das Menü verlassen. Warten Sie 9 Sekunden bis der Wert übernommen wird.

Anmerkung:

- Wenn die Failsafe Einstellungen in der X20 abgeschaltet sind, werden automatisch die Einstellungen des Empfängers genutzt

- SBUS unterstützt kein „No Pulses“, da immer ein Signal ausgegeben wird. Nutzen Sie hier die Einstellung „Hold“ oder „Custom“

Link zur ETHOS Dokumentation mit weiteren Informationen:

Ethos Betriebssystem

Tandem X20 / X20S Serie - PDF Anleitung von Frsky:
