Taranis X Lite Pro
Frsky Taranis X Lite Pro Übersichtsseite
Link zum Premium-Modellbau Shop
FrSKY 2.4GHz Taranis X-Lite Pro Kurzanleitung
Technische Daten:
Anzahl der Kanäle: 24
Gewicht: 328g (328 inkl. Batterien)
Betriebsspannung: 6v- 8,4V
Stromverbrauch: 220mah bei 7,4V
LCD Auflösung: 128x64
Modellspeicher: 60 (erweiterbar per Speicherkarte)
Firmware: Updatebar
Einstellung des gewünschten Modes:

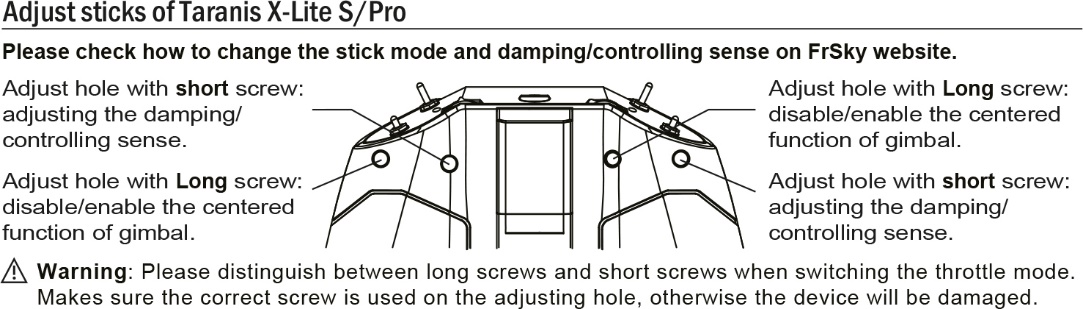

Mit den beiden kurzen Schrauben (Short screw) lässt sich der Widerstand der Steuerknüppel einstellen.
Mit den beiden langen Schrauben (Long screw) lässt sich die Zentrierung der Steuerknüppel einstellen.
In der aktuellen Version liegt eine lange Schraube bei. Diese drehen Sie dann an der gewünschten Position in den Sender um diesen Knüppel als Gasknüppel (ohne Zentrierung) festzulegen. Unter dem Punkt Radio Setup kann dann entsprechend der zur Knüppeleinstellung passende Mode ausgewählt werden um die Funktionen korrekt zuzuordnen.
Warnhinweise:
Bitte beachten Sie unbedingt die für die jeweiligen Schrauben gekennzeichnete Position! Die Schrauben-Positionen sind nicht symmetrisch! Eine Verwendung der falschen Schrauben wird den Sender beschädigen und ist kein Garantiefall.
Einsetzen der Batterien:
Halten Sie die Batterieabdeckungen fest und drehen Sie diese nach links. Setzen Sie dann die Akkus ein (Pluspol nach oben). Mit einer Rechtsdrehung lässt sich nun das Batteriefach wieder verriegeln.
Warnhinweise:
Achten Sie immer auf die korrekte Polung und benutzen Sie ausschließlich geeignete 18500 Zellen. Achten Sie immer auf eine ausreichende Ladung und benutzen Sie keine leeren Zellen zum Fliegen. Entfernen Sie nicht die Batterien während am Sender die „Voltage Warning“ Meldung blinkt, dies kann zu einem Datenverlust führen. Verwenden Sie den Sender nicht, wenn Sie eine „Backup Error“ Meldung erhalten.
Navigieren durch das Menü:
Vorgehensweise:

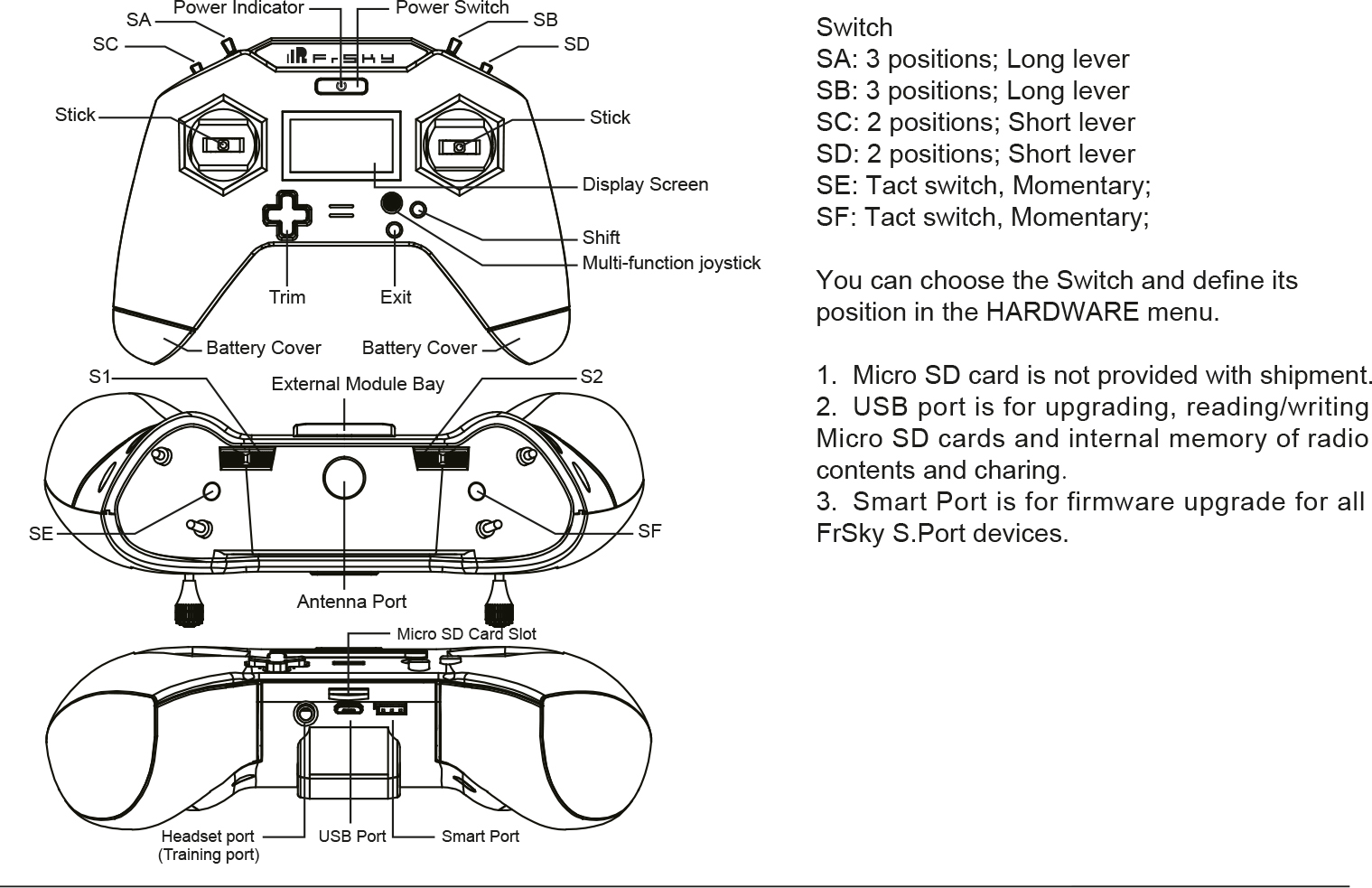

Die X-Lite verfügt über einen Multi-Function Joystick mit dem Sie durch die Menüs navigieren können:
Für System bewegen Sie den Joystick nach Links und halten ihn dort für eine Sekunde.
Für Mode bewegen Sie den Joystick nach Rechts und halten ihn dort für eine Sekunde.
Für Telemetrie bewegen Sie den Joystick nach Unten und halten ihn dort für eine Sekunde.
Um die Informationen abzurufen, bewegen Sie den Joystick nach Oben und halten ihn dort für eine Sekunde.
Mit dem Shift-Button kann zwischen Trim1 + Trim2 und Trim3 + Trim 4 umgeschaltet werden.
Verwendung einer Micro SD Karte:
Im Lieferumfang ist keine Micro SD Karte enthalten.
Warnhinweise: Wechseln Sie die SD-Karte ausschließlich bei ausgeschaltetem Sender und stecken Sie die Karte immer vorsichtig in den Kartenslot um diesen nicht zu beschädigen.
Bindevorgang (ACCST – D16):
Durch den Bindevorgang wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.
Der Vorgang muss einmalig bei Neuinstallation oder z.B. bei Wechsel des Modellspeichers durchgeführt werden.
Vorgehensweise:
1. Schalten Sie Ihren Sender ein, wechseln Sie auf den gewünschten Modellspeicher und wählen Sie dort „binden“ aus. Der Sender wird durch Töne den Bindemodus anzeigen.
2. Gehen Sie Anhand der Tabelle der Empfängeranleitung vor um den Empfänger in den gewünschten Bindemodus zu versetzen. Je nach Variante muss ggfs. ein Jumper genutzt oder die F/S Taste am Empfänger gedrückt werden, während Sie diesen mit Spannung versorgen.
3. Schalten Sie nun am Sender den Binde-Modus aus.
4. Empfänger und Sender sind nun miteinander gebunden.
5. Schalten Sie Empfänger und Sender aus und wieder an. Der Empfänger zeigt nun durch die grüne Status LED den erfolgreichen Bindezustand an.
Reichweitentest:
Vor jedem Flug sollte ein Reichweitentest durchgeführt werden, da Reflektionen von z.B. Gebäuden, oder Bäumen, die Signalstärke beeinflussen oder das Signal stören können.
1. Platzieren Sie das Modell mindestens 60cm über dem Boden auf einem nicht metallischen Untergrund (z.B. Stuhl, Holzbank,...)
2. Die Antennen sollten im Modell verteilt sein und nicht den Boden berühren.
3. Die Senderantenne sollte sich in einer vertikalen Position befinden.
4. Schalten Sie den Sender ein und wählen Sie im Menü „Range Check“ aus. Die Sendeleistung wird auf ca. 1/30 reduziert.
5. Laufen Sie langsam vom Modell weg und bewegen dabei die Steuerknüppel um die Funktionsfähigkeit zu prüfen.
6. Beenden Sie den „Range Check“ im Menü um wieder die volle Sendeleistung zu nutzen.
Failsafe Einstellungen (am Sender):
Die Failsafe Einstellung ist eine nützliche Funktion bei der die Kanäle am Empfänger im Fall eines Signalverlustes eine vorgegebene Position einnehmen werden.
Um die Failsafe Einstellung zu ändern müssen Sie den Empfänger neu binden und die Einstellungen von vorne beginnen.
!Achtung! Sofern keine Failsafe Einstellungen getroffen werden behält der Empfänger automatisch die letzte Position der Kanäle bei bevor der Signalverlust aufgetreten ist. (Dies kann z.B. dazu führen, dass das Modell immer weiter wegfliegen würde).
Es gibt drei Failsafe Modi: No Pulse, Hold, Custom.
- No Pulse (keine Signalausgabe): Bei Signalverlust wird auf keinem Kanal ein Impuls ausgegeben. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.
- Hold (Signale halten): Bei Signalverlust werden die letzten Werte beibehalten. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.
- Custom (Benutzerdefinierte Werte pro Kanal): Bei Signalverlust werden die für jeden Kanal definierten Werte angefahren. Wählen Sie mit den Cursortasten im Failsafe Screen für jeden Kanal den gewünschten Wert aus. Bestätigen Sie mit Enter die Eingabe für diesen Kanal. Mit einem langen Druck auf Enter können Sie das Menü verlassen. Warten Sie 9 Sekunden bis der Wert übernommen wird.
