FrSky Twin Lite Pro Modul - Kurzanleitung

Hochwertiges HF Sendemodul von Frsky, aus der neuen TWIN Serie. Die TWIN Serie ist eine Dual-Band Empfängerserie welche gleichzeitig zwei Verbindungen im 2.4Ghz Band nutzt. Dadurch ergibt sich eine stabile Verbindung und höhere Reichweite.

Das Sendemodul kann in allen FrSky Fernsteuerungen mit ETHOS Betriebssystem und Lite Modulschacht eingesetzt werden (z.B. FrSky Tandem X20, X18, XE,...).

Passende TWIN Empfänger finden Sie in unseren anderen Angeboten.

Zusätzlich verfügt das Modul auch über D16, ACCESS und ELRS 2,4Ghz Verbindungsmodi.

Features des TWIN Lite Pro Moduls :

Niedrigere Latenz mit mehr Reichweite und einer schnelleren Datenrate
CNC gefrästes Gehäuse für optimale Wärmeableitung
Einstellbare RF Power (Bis zu 500mW)
Unterstützt 4 RF Protokolle (ACCST D16, ACCESS, ELRS (Compatible) & TW Mode
Twin Mode (TW) -> Dual-Band (Nutzung von zwei Verbindungen gleichzeitig in 2.4Ghz)

Technische Daten des Twin Lite Pro Modules

Kompatible Fernsteuerungen: Alle Frsky Sender mit Lite Modulschacht und ETHOS Betriebssystem (Tandem X20, X18, XE,...).

Stromaufnahme: 84mA@100mW

Antennen: 2x 2.4 Ghz extern

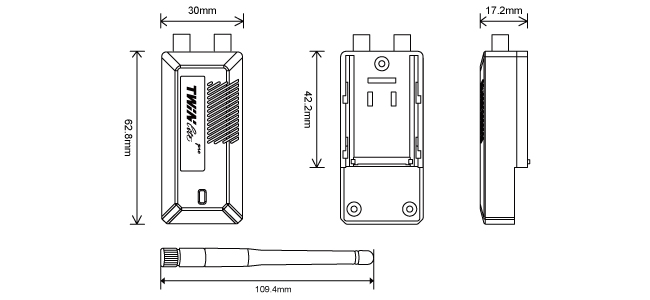

Abmessungen: 62,8 x 30 x 17,2 mm

Gewicht: 36,8g ohne Antennen

RF Power: 10mw/25mW/100mW/200mW/500mW

Unterstützte Protokolle: ACCST D16, ACCESS, ELRS, TW Mode

Registrierung und Bindevorgang (Twin Empfänger):

Durch die Registrierung wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.

Vorgehensweise:

1. Bringen Sie den Sender / das Sendemodul in den Registriermodus (REG).

1.1 Für die Twin X Lite als Beispiel schalten Sie dazu den Sender an, gehen Sie zum jeweiligen Modell und wählen dort "RF System" aus. Stellen Sie das interne Modul auf "ON" undd wählen Sie "TW MODE" unter Type aus .

1.2 Wählen Sie nun "REGISTER" aus.

2. Halten Sie die F/S Taste am Empfänger gedrückt während Sie diesen mit Spannung versorgen. Die rote und grüne LED am Empfänger wird aufleuchten um den REG Status anzuzeigen.

3. Das Empfängermodell wird nun auf dem Display der Tandem angezeigt. Bestätigen Sie dies. Die rote und grüne LED werden blinken um im Display wird Registration OK. Angezeigt.

4. Schalten Sie den Empfänger aus.

5. Bewegen Sie den Cursor zu einem der drei Empfängerplätze und wählen Sie dort "BINDEN" aus.

6. Versorgen Sie den Empfänger nun wieder mit Spannung. Wählen Sie nun den Empfänger im Sender aus. Die grüne und blaue LED wird leuchten. Auf dem Display des Senders wird (Bind Successful) angezeigt.

7. Der Empfänger ist erfolgreich gebunden.

Link zur ETHOS Dokumentation mit weiteren Informationen:

Ethos Betriebssystem

FrSky Twin Lite Pro - PDF Anleitung von Frsky:
