**FrSKY SBUS zu PWM Decoder**

**Installation:**

Der Decoder ist ausschließlich mit Empfängern kompatibel welche über einen SBUS Ausgang verfügen. Der SBUS Ausgang ist am Empfänger immer entsprechend gekennzeichnet (Bitte nicht mit Smart Port verwechseln).

Schließen Sie keine Gyros, oder sonstige Komponenten an den Decoder an. Der Decoder ist ausschließlich für den Anschluss von Servos konzipiert.

**Der Decoder wird über das Verbindungskabel durch den Empfänger mit Spannung versorgt (4V-10V).** **Achten Sie unbedingt darauf, dass die am Decoder angeschlossenen Servos ebenfalls für diese Spannung zugelassen sind.** Eine zu hohe Spannung kann die angeschlossenen Servos und weitere Komponenten beschädigen.

Montieren Sie den Decoder auf einer vibrationsfreien Oberfläche und halten Sie den Sensor von Wasser und Benzin fern.

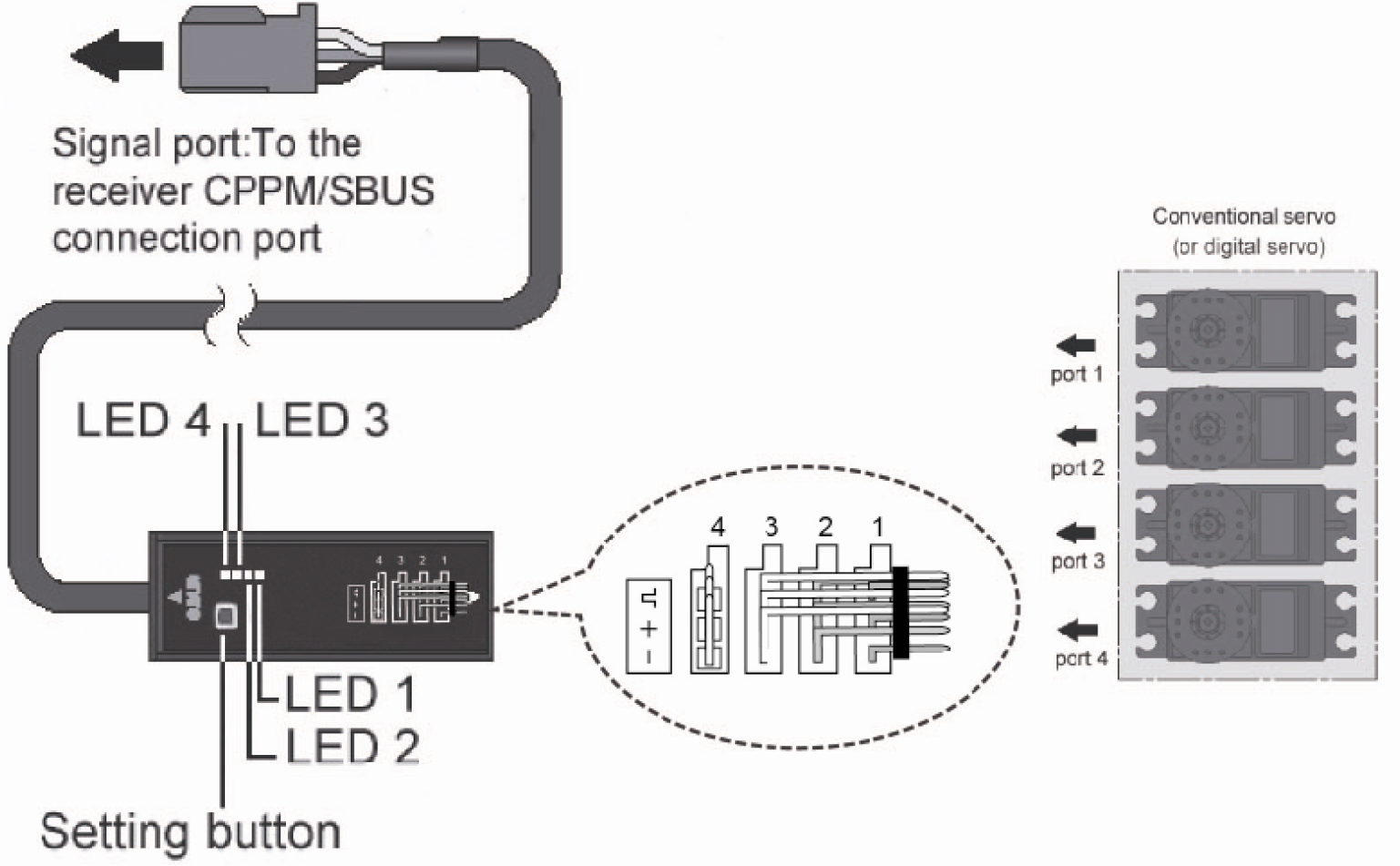

Bitte achten Sie unbedingt auf die korrekte Steckrichtung und Polung bei Verbindung des Steckers mit einem Empfänger oder sonstigen Komponenten.

**Je nach Hersteller werden verschiedene Farbcodierungen für die Minus und Signalleitung verwendet:**

| Minus-Pol (-)   | Schwarz / Braun       |
| --------------- | --------------------- |
| Plus-Pol (+)    | Rot                   |
| Signal (Impuls) | Gelb / Orange / Weiss |

<figure><img src="/files/NFxavX8KTjbnqFsBenW0" alt=""><figcaption></figcaption></figure>

**Zuweisung der Kanäle:**

Bevor Sie den Decoder im Modell nutzen müssen Sie noch eine Kanalzuweisung zu den jeweiligen Ausgängen (Port 1 – Port 4) vornehmen.

Zur Änderung der Kanalzuweisung kann der Futaba SBC-1, ein Futaba SBUS Empfänger oder der FrSky Servo Channel Changer genutzt werden. Wir empfehlen den FrSky Servo Channel Changer.

**Achtung! Bitte stellen Sie sicher, dass für die Einstellarbeiten kein Servo am Decoder angeschlossen ist, da ansonsten Beschädigungen auftreten können.**

Über den „Setting Button“ wählen Sie nun den aktiven Port am Decoder aus welcher durch die LED angezeigt wird.

Gehen Sie Anhand der Servo Channel Changer Anleitung vor um den gewünschten Kanal zuzuweisen.

Mit einem erneuten drücken des „Setting Button“ können Sie nun zum nächsten Port wechseln und die Einstellung per Servo Channel Changer ebenfalls vornehmen.

Verfahren Sie nun analog für alle weiteren Ports.

**Hinweise:**

Die PWM Ausgangsfrequenz des Decoders entspricht immer der CPPM / SBUS Eingangsfrequenz. Stellen Sie daher sicher, dass immer nur passende Servos angeschlossen sind. (Verwenden Sie keine analogen Servos im SBUS High Speed Mode oder CPPM Mode wenn die Framerate kleiner als 14ms ist.

Bei Digitalservos darf die CPM Framerate nicht über 30ms, bei analogen Servos die CPPM Framerate nicht über 22ms liegen, ansonsten können die Servos beschädigt werden.
