FrSKY Servo Channel Changer (SCC)
Hinweise:
Mit dem FrSky Servo Channel Changer haben Sie die Möglichkeit die Kanalzuweisung von SBUS Servos zu ändern. Der Servo Channel Changer kann ebenfalls zur Einstellung des SBUS zu PWM Decoders von FrSky genutzt werden.
Der Decoder wird über den Akkuanschluss (battery connection port) mit Spannung versorgt (3V-16V). Achten Sie unbedingt darauf, dass die am Channel Changer angeschlossenen Servos ebenfalls für diese Spannung zugelassen sind. Eine zu hohe Spannung kann das angeschlossene Servo und weitere Komponenten beschädigen.
Bitte achten Sie unbedingt auf die korrekte Steckrichtung und Polung bei Verbindung des Steckers mit einem Empfänger oder sonstigen Komponenten.
Je nach Hersteller werden verschiedene Farbcodierungen für die Minus und Signalleitung verwendet:
Minus-Pol (-) | Schwarz / Braun |
Plus-Pol (+) | Rot |
Signal (Impuls) | Gelb / Orange / Weiss |
Zuweisung eines Kanals:
Achtung! Es kann immer nur ein Servo gleichzeitig programmiert werden. Eine Programmierung von mehreren Servos gleichzeitig per Y-Kabel ist nicht möglich.

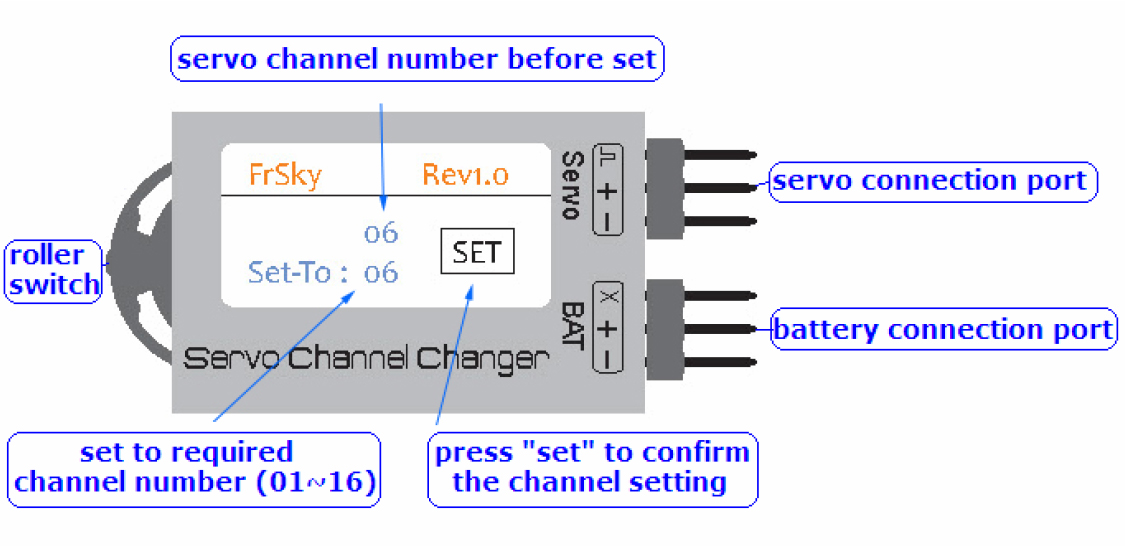

1. Verbinden Sie ein Servo am Servoeingang (servo connection port)
2. Verbinden Sie einen Akku am Akkuanschluss (battery connection port). Bitte beachten Sie hierbei unbedingt die maximale Spannung des verwendeten Servos! Das OLED Display wird aufleuchten und die aktuelle Kanalnummer anzeigen (servo channel number before set)
3. Nutzen Sie den „roller switch“ um die gewünschte Kanalnummer einzustellen. Die eingestellte Nummer wird unten im Display angezeigt (set to required channel number).
4. Wechseln Sie nun mit dem „rollter switch“ auf die SET Taste und drücken Sie den „roller switch“ um die Einstellung zu bestätigen.
5. Die Einstellung wurde erfolgreich übernommen und Sie sehen in beiden Anzeigen die gleiche Kanalnummer.
6. Trennen Sie die Akkuverbindung und entfernen Sie das Servo. Das Servo ist nun einsatzbereit.
