FrSKY RPMS– Drehzahl und Temperatur Sensor

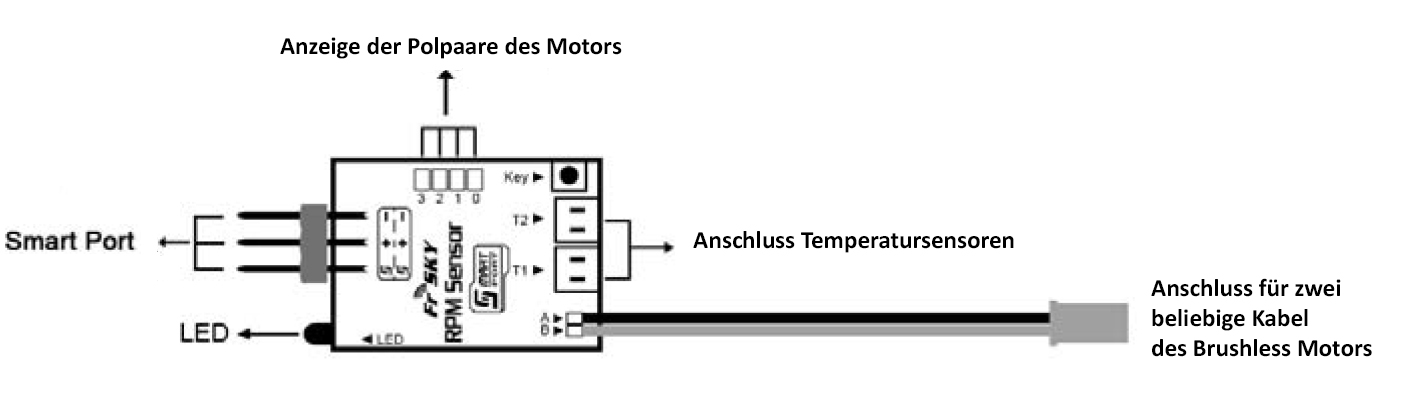

Installation:

An T1 und T2 werden die Temperatursensoren eingesteckt.

Über den Smart Port (S.Port) wird der Sensor entweder an einen weiteren Sensor oder an einen S.Port kompatiblen Empfänger angeschlossen. Beachten Sie auch hier die korrekte Polung.

Der Sensor ist ausschließlich mit FrSky Empfängern kompatibel welche über einen Smart Port verfügen. Der Smart Port ist am Empfänger immer entsprechend gekennzeichnet (Bitte nicht mit SBUS verwechseln).

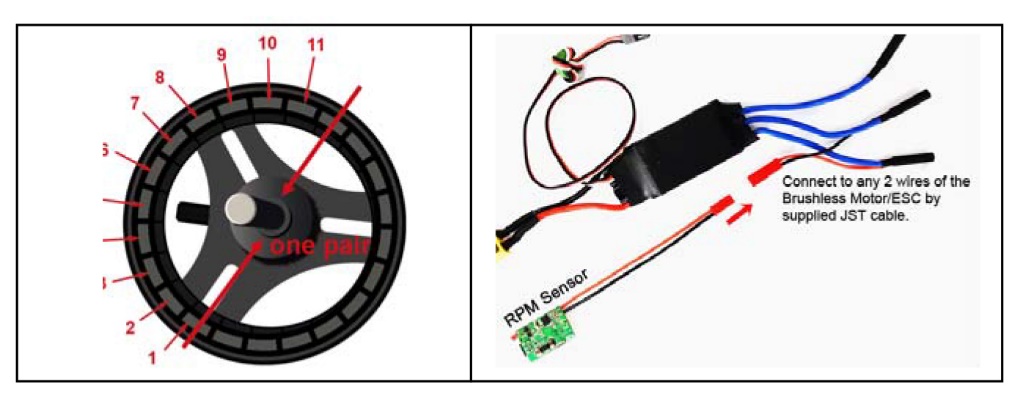

Über den JST Stecker müssen Sie zwei beliebige Kabel des Brushless Motors / Reglers mit dem Sensor verbinden. (Achtung! Bitte schließen Sie auf keinen Fall einen Akku an diesem Port an, das JST-System wird hier ausschließlich als Sensorkabel genutzt!).

Montieren Sie den Sensor auf einer vibrationsfreien Oberfläche und halten Sie den Sensor von Wasser und Benzin fern.

Einrichtung:

1. Ermitteln Sie die Anzahl der Polpaare Ihres Brushless Motors.

2. Verbinden Sie den Sensor mit Ihrem Empfänger und versorgen Sie diesen mit Spannung.

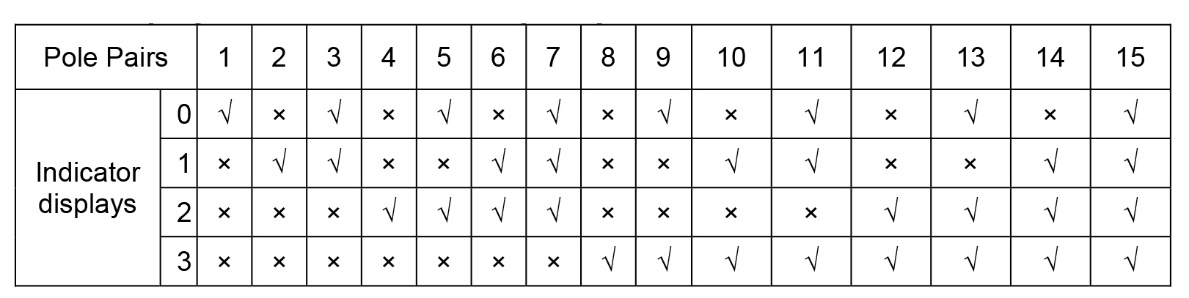

3. In folgender Tabelle finden Sie die Übersicht welche Display-Anzeige der jeweiligen Polzahl entspricht. Drücken Sie die Key-Taste auf dem Sensor bis die rote LED dauerhaft leuchtet um die Anzahl der Polpaare einzustellen. Drücken Sie wiederholt die Key-Taste bis die gewünschte Kombination eingestellt ist.

4. Die „Blades“ Anzeige in der Taranis Telemetrie muss auf 1 gestellt werden.

Temperatursensor:

Mit dem Temperatursensor kann z.B. die Temperatur des Reglers, Motors, Akkus, uvm. überwacht werden.

Montieren Sie den Sensor auf einer vibrationsfreien Oberfläche und halten Sie den Sensor von Wasser und Benzin fern.

Technische Daten:

Abmessungen: 29 x 20 x 2 mm (L x B x H)

Gewicht: 6,7g

Betriebsspannung: 4V-10V

Stromverbrauch: 25mA bei 5V

Spannungsbereich des angeschlossenen Motors: 2S-12S Lipo

Drehzahlbereich (2 Pol Brushless): 1000 – 300000 U/min

Messbereich Temperatursensor: -20 - +250 Grad Celsius / -4 - 482 Grad Fahreinheit

Genauigkeit Temperatursensor: 1 Grad Celsius / 1 Grad Fahreinheit

Kompatibilität: Alle FrSky Smart Port Empfänger (z.B. X8R, X6R, X4R)

FrSky Sensor ID: 05

Einstellung der Sensor ID:

Jeder Sensor verfügt über eine ab Werk zugewiesene ID. Die beim FLVSS standardmäßig zugewiesene ID ist 02. Um diese ID zu ändern benötigen Sie den optional erhältlichen Servo Channel Changer.

LED Status:

LED Status	Smart Port Verbindung	Brushless Motor läuft
blinkt schnell	Nein	Nein
blinkt mittel	Nein	Ja
blinkt mittel	Ja	Nein
blinkt langsam	Ja	Ja

Frsky RPMS - PDF Anleitung von Frsky:

156KB

RPM.pdf

PDF

Open

Frsky Anleitung als PDF
