Bei dem Herelink System handelt es sich um eine Fernsteuerung und HD Liveübertragungsmöglichkeit in einem Gerät mit hoher Reichweite.
Es wird das 2,4Ghz Band genutzt und es können Reichweiten von bis zu 12km mit der EU Version erreicht werden.
Neuheiten der Version 1.1 (Auslieferung ab August 2022):
- Die Helligkeit der Groundunit wurde von 600nit auf 1000nit erhöht
- Die Air Unit verfügt nun über einen Ethernet Port
- Die Air Unit verfügt nun über einen SD Kartenslot
Der im Modell verbaute Empfänger (Herelink Air Unit) verfügt über einen SBUS Ausgang und 2x HDMI Eingänge, sodass zwischen zwei Kameras umgeschaltet werden kann (eine Bild im Bild Funktion soll zukünftig folgen). In der neuen Version ist nun zusätzlich auch noch ein Ethernet Port enthalten.
Die Latenz der Übertragung beträgt lediglich ca. 110ms.
Der Herelink Controller (Fernsteuerung / Handgerät) verfügt über Wifi, sodass eine zukünftige Anbindung an weitere Geräte oder ein Livestream ins Netzwerk problemlos möglich ist
Der Herelink Controller basiert auf einer Android-Plattform. Als Software stehen QGroundControl (QGC), Solex und Missionplanner zur Verfügung und es sind alle Funktionen wie z.B. Wegpunkt-Planung, Telemetrieüberwachung, etc. möglich.
Das Herelink System ist kompatibel mit ArduPilot und lässt sich somit optimal in Verbindung mit einer Pixhawk 2.1 (Cube Orange) oder anderen Ardupilot Flightcontrollern (Pixhawk 4, Pixhawk 5, Pixhawk 6X, Durandal, ...) einsetzen.
Processor SoC – Pinecone S1 SOC 4 *Cortex A53, 2.2GHz / 4 * Cortex A53, 1.4GHz GPU 4 Core, Mali-T860 SDR A7 + DSP Menory Airunit LPDDR3 1GB | Controller LPDDR3 2GB Storage Airunit EMMC: 4GB|Controller EMMC：8G Transmission Distance FCC 20km | CE / SRRC / MIC 12km Video Delay 110 ms Image resolution 720p@30fps | 1080p@30/60fps Frequency Band 2.4GHz ISM Receive sensitivity -99dBm@20MHz BW Recovery < 1s

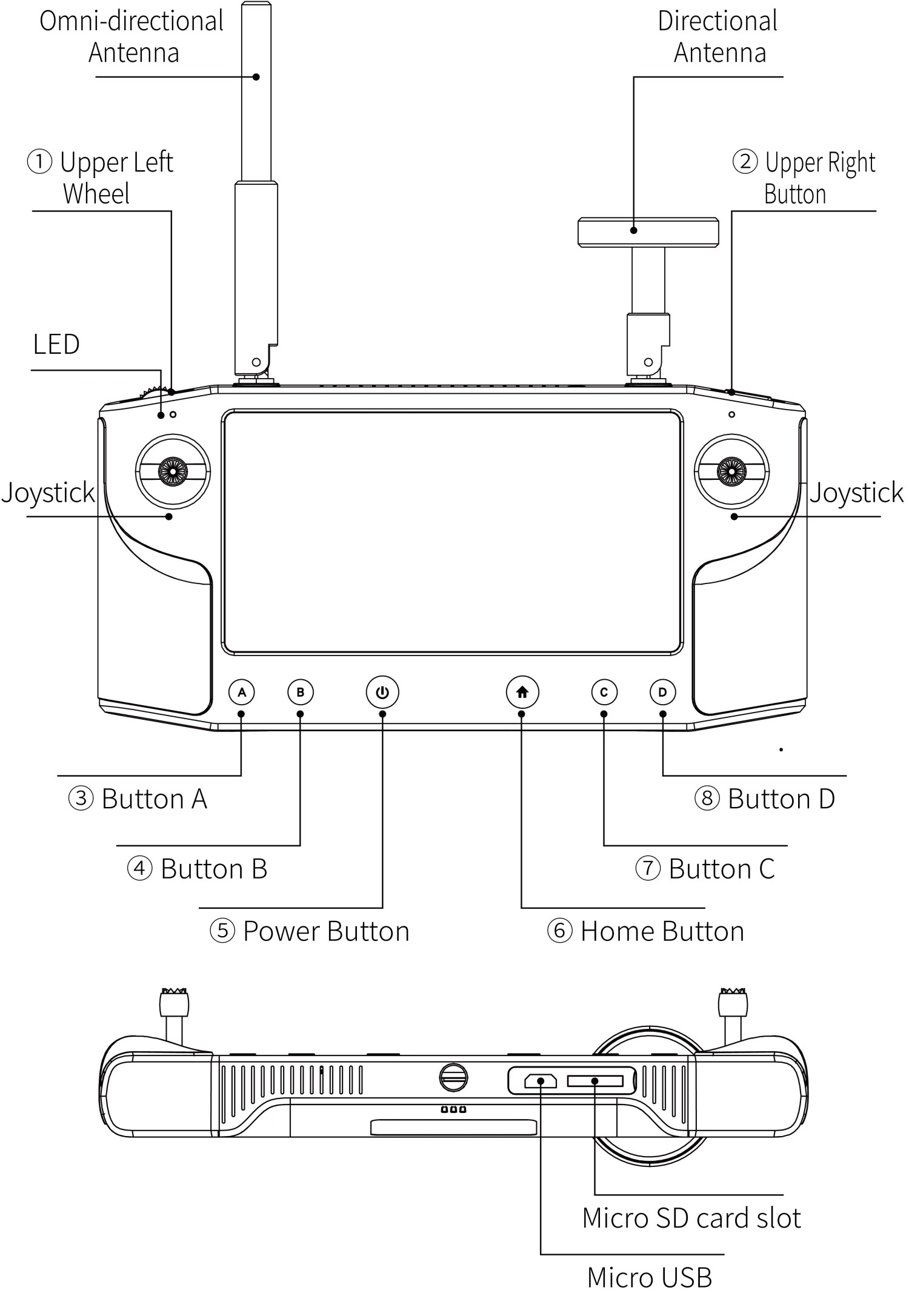

Case Material Plastic Weight Here Link : 536g Size 217×106.5×31mm (not include external antennas and joy-sticks) Screen 5.46 inch，1080P，16 million colors, capacitive touch screen Screen brightness Herelink 2 :1000nit Audio Built-in speaker × 1, built-in microphone × 2 Remoter Hall affect gimbals with removable sticks x 2, scroll wheel × 1, bottom button × 6 with backlight, top button × 1 (right) Wireless Communication Bluetooth / WIFI / GPS / 2.4G map transmission ground Indicator light tricolour LED *2 (Up right and left corner) Interface MicroUSB × 1, Micro SD × 1 (supports maximum 64GB) External Antenna Directional antenna (5dBi) *1 detachable ，omnidirectional antenna(2dBi) *1 detachable Build-in Antenna built-in wifi antenna, built-in GPS antenna, external GPS antenna interface x 1 Power Build-in 4950 mAh Lipo Battery Charging Support micro USB port 5v 2A current charging Power Consumption The average power consumption does not exceed 4W (only picture transmission work, medium screen brightness, WiFi off, GPS off)

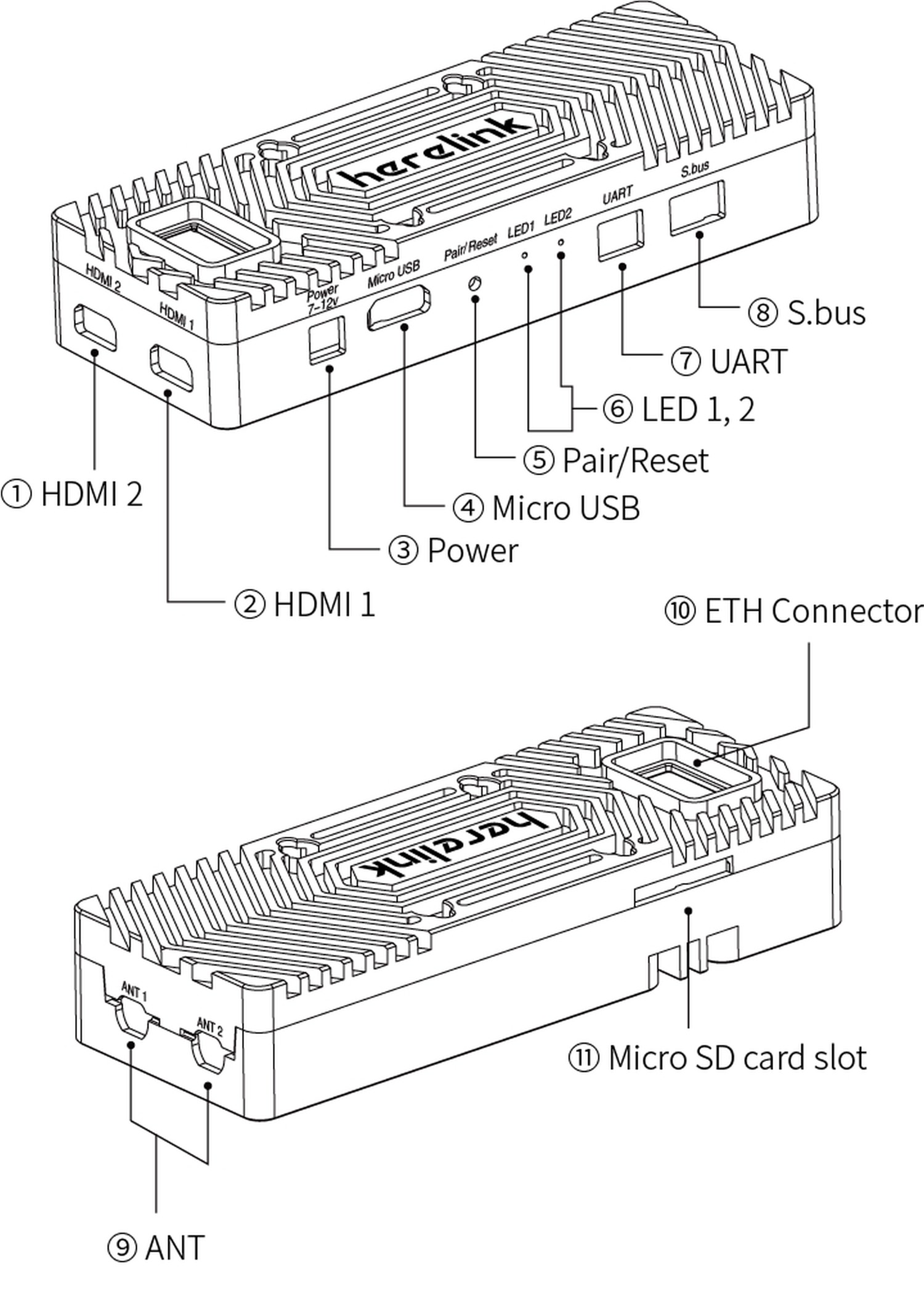

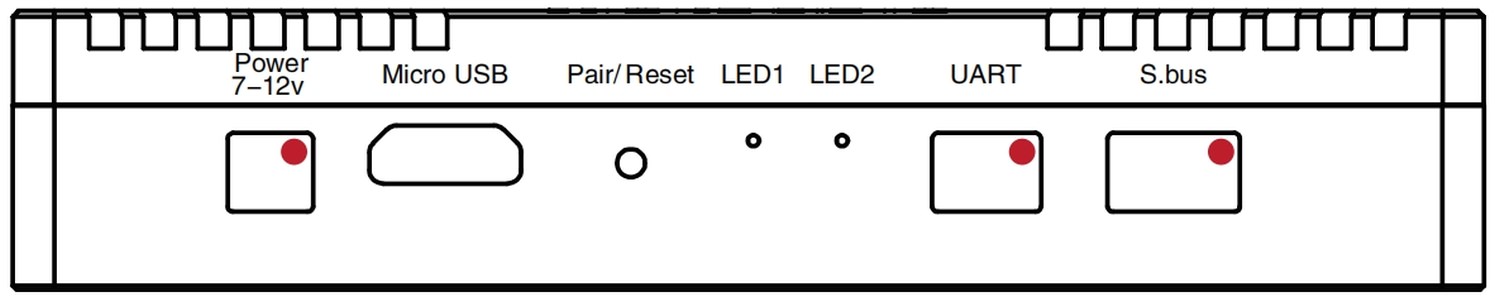

Case Material Aluminum Alloy Weight(antenna included) Herelink V2: 98g Size 78.5×30×15mm Signal Bandwidth 20MHz / 10MHz Power Consumption The average power consumption does not exceed 4W Micro HDMI 1 Camera video signal input (Recommend) Micro HDMI 2 Camera video signal input Power Input Recommended supply voltage ~7V: minimum 6V, maximum 12V and avoid sharing BEC with servos UART Interface 3.3V UART S.bus Interface Dual RCout ，S.bus1 and S.bus2 Micro USB Used for debugging and upgrading, support OTG mode**（no need external power for USB device）** Buttom Used for pairing and state reset Indicator light 1 ，2 Used to indicate state for pairing and vedio transmission MMCX antenna jack 1，2 Used for signal transmission and ground communication SD Slot（only supported by Airunit 1.1） For future usage ETH Interface（only supported by Airunit 1.1） Network protocol device access

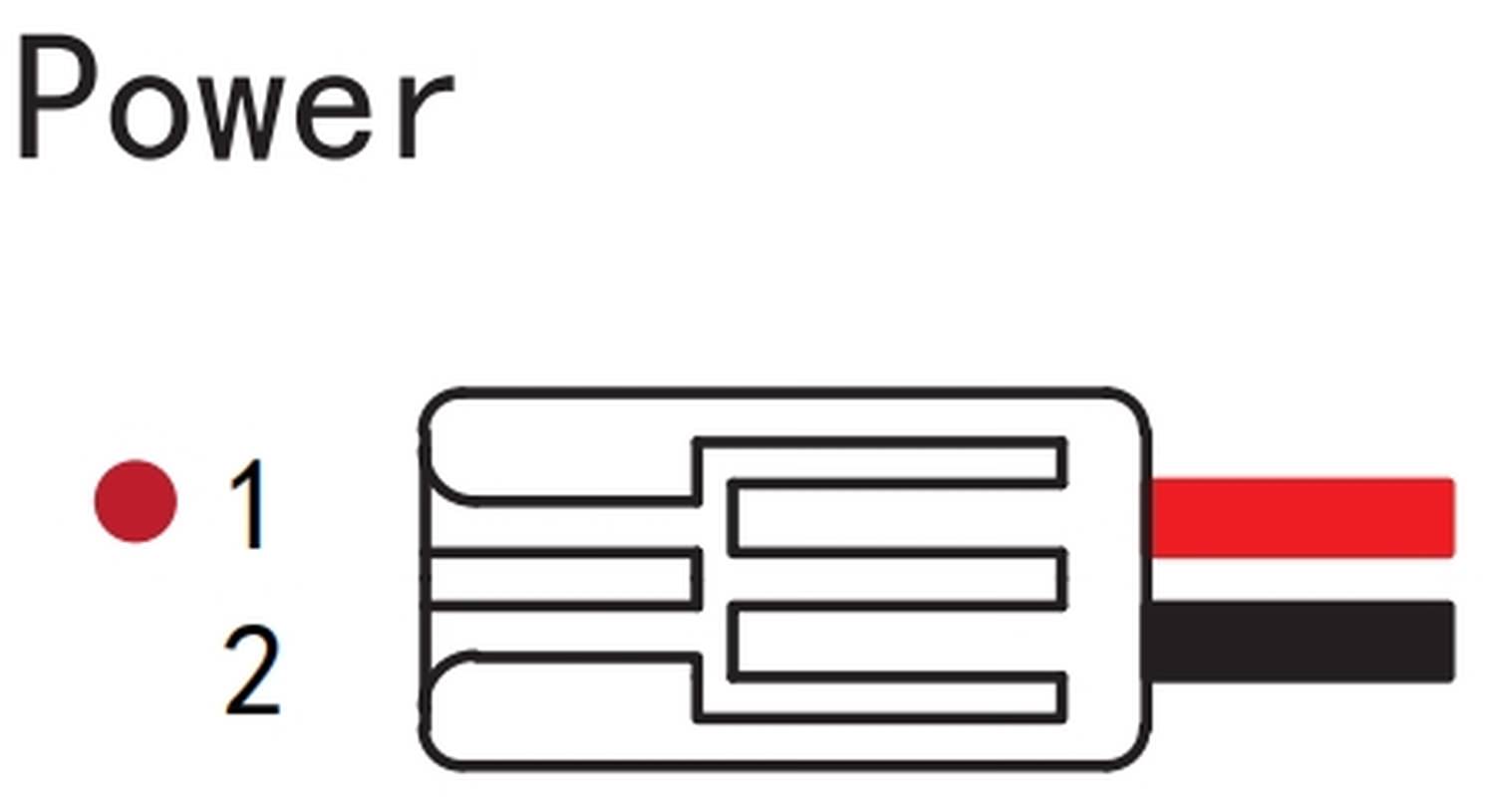

Power:
Pin # | Name | Description |
1 | Power | Power IN，7V - 12.6V max（3s Lipo supported） |
2 | GND | Ground pin |

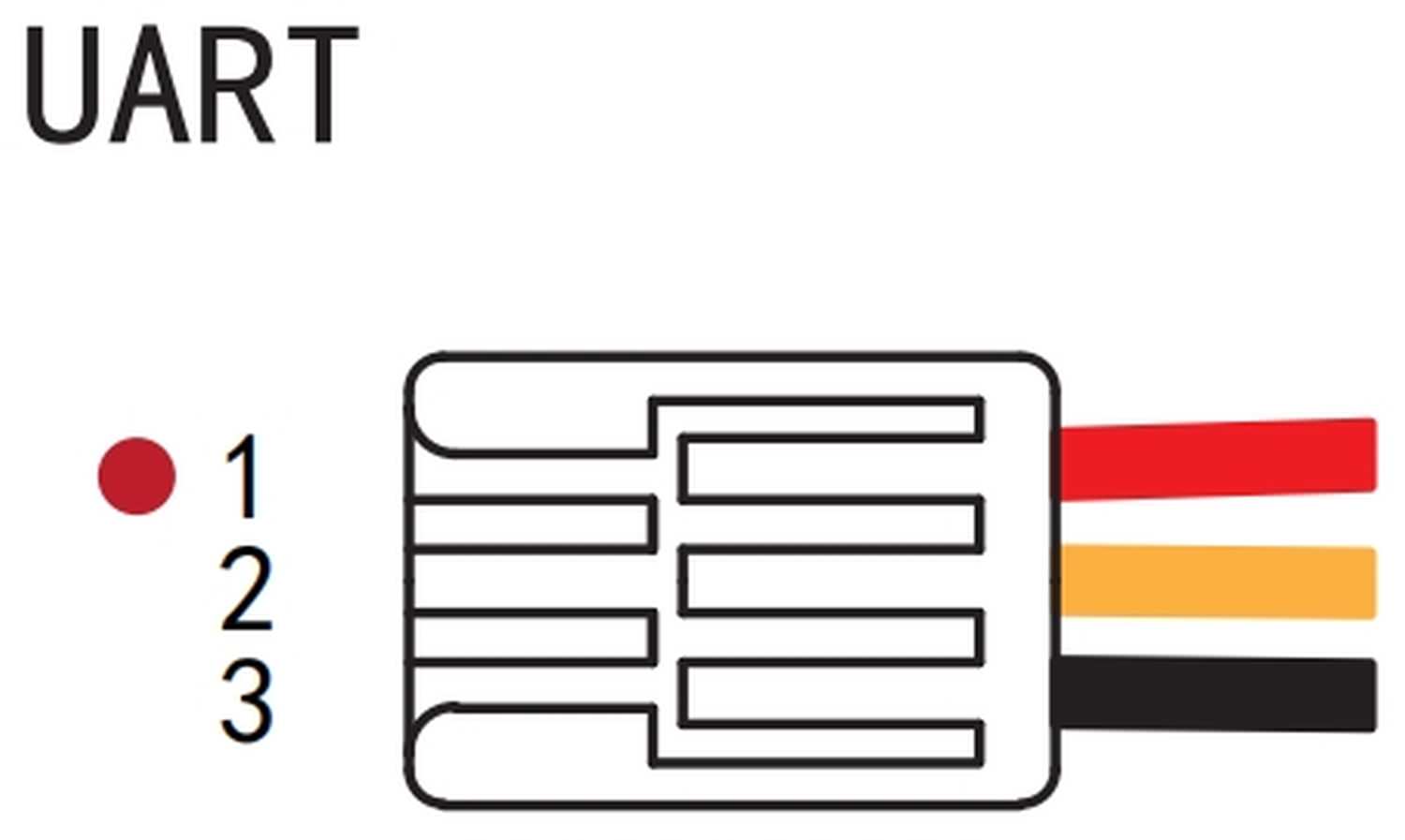

UART:
Pin # | Name | Description |
1 | RXD | RX of air module，3.3V TTL |
2 | TXD | TX of air module，3.3V TTL |
3 | GND | Ground pin |

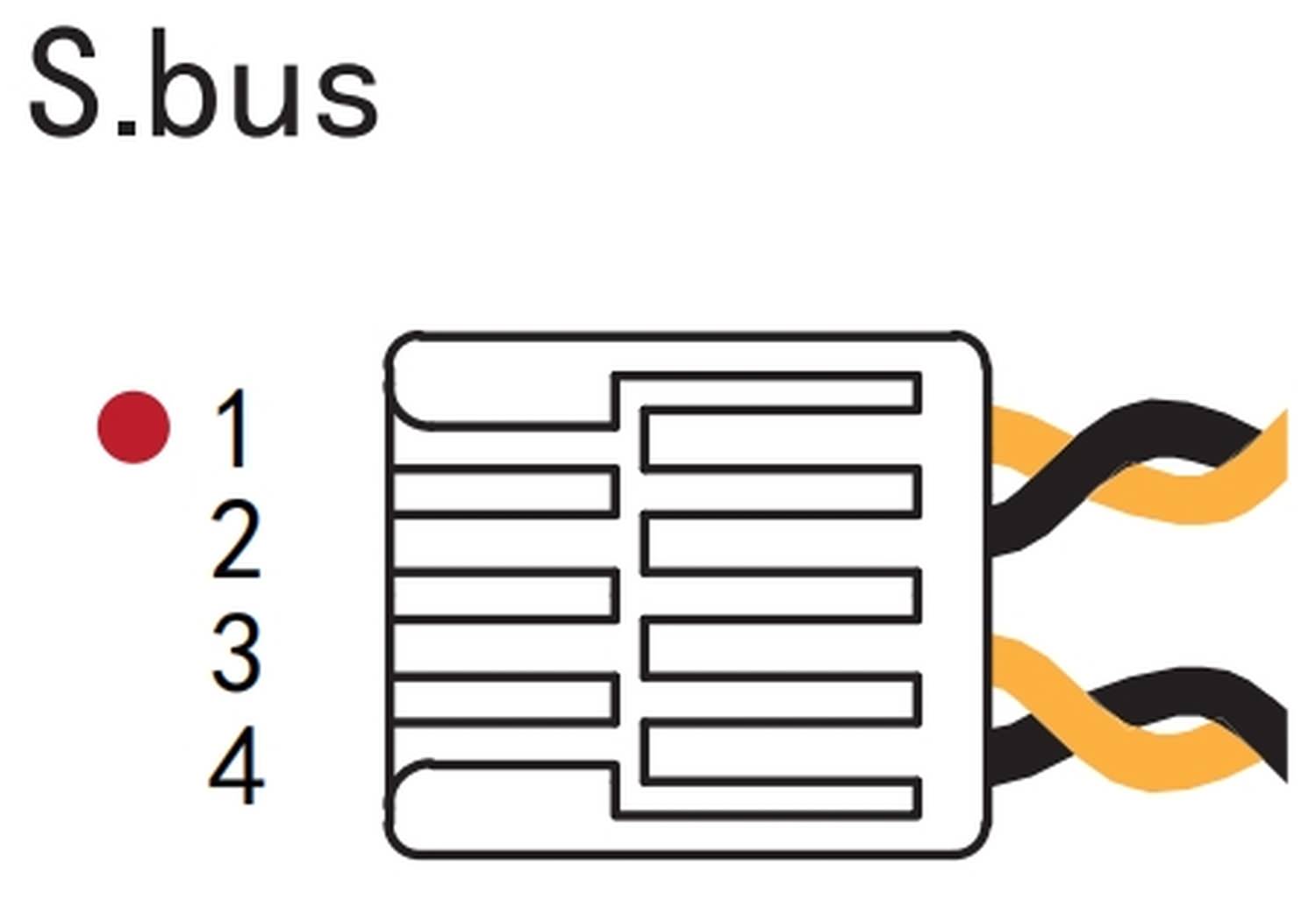

S.bus:
Pin # | Name | Description |
1 | S.bus out 1 | RX for control signal |
2 | GND | Ground pin |
3 | S.bus out 1 | RX for control signal |
4 | GND | Ground pin |

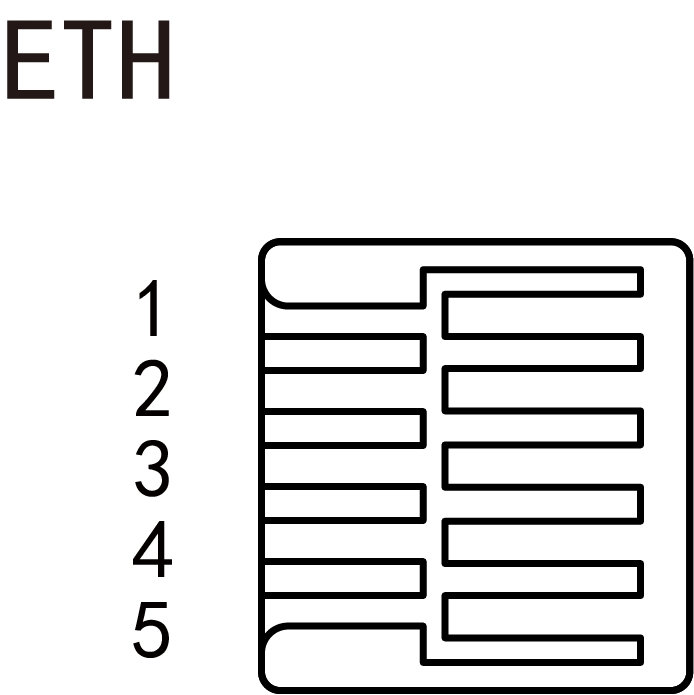

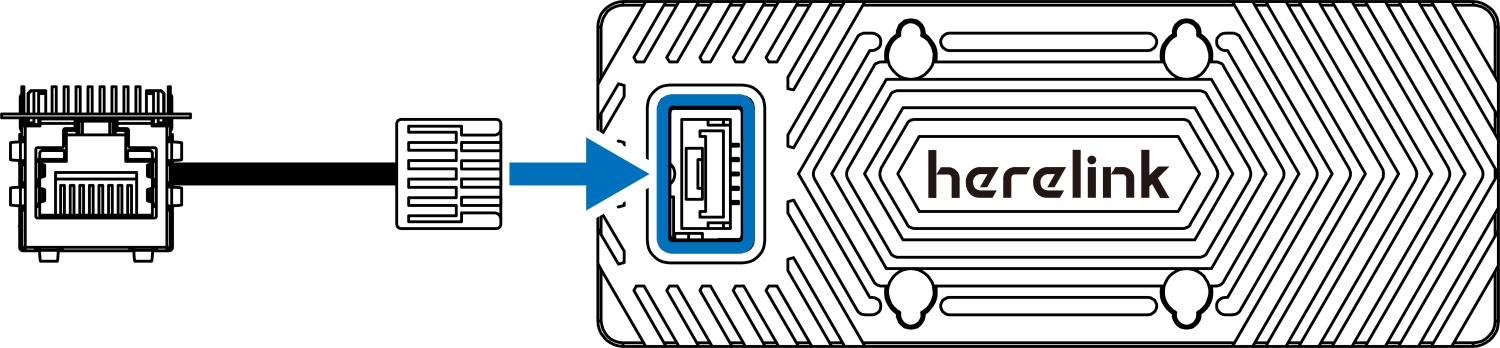

Ethernet:
Pin # | Name | Description |
1 | TX+ | AUTO MDIX |
2 | TX- | AUTO MDIX |
3 | GND | Ground pin |
4 | RX+ | AUTO MDIX |
5 | RX- | AUTO MDIX |
