# X500 V2 Brushless Motor 2216 920kv - 520085 / 520086

## Link zum Premium-Modellbau Shop

{% embed url="<https://www.premium-modellbau.de/holybro-x500-v2-brushless-motor-2216-920kv-cw-version-520085>" %}
X500 V2 Brushless Motor 2216 920kv - CW Version 520085
{% endembed %}

{% embed url="<https://www.premium-modellbau.de/holybro-x500-v2-brushless-motor-2216-920kv-ccw-version-520086>" %}
X500 V2 Brushless Motor 2216 920kv - CCW Version 520086
{% endembed %}

{% embed url="<https://www.premium-modellbau.de/holybro-s500-v2-1045-ersatzpropeller-2x-cw-2x-ccw>" %}
Passende Propeller für X500 V2 Motorenserie
{% endembed %}

{% hint style="info" %}
Die Bezeichnung CW und CCW bezieht sich auf die Gewinderichtung der integrierten Propelleraufnahme. Die passenden S500 / X500 Propeller bieten wir ebenfalls an.
{% endhint %}

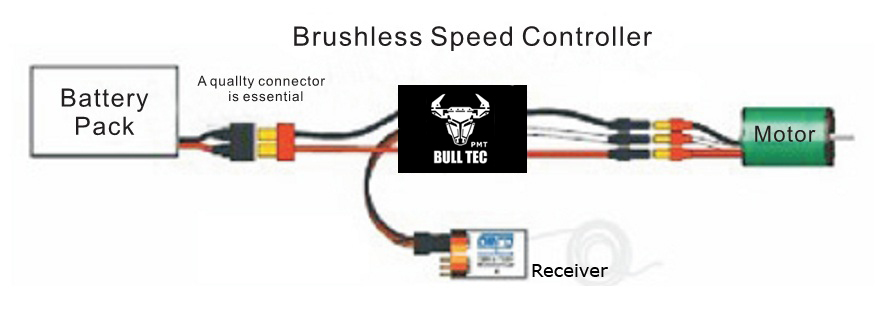

### **Anschluss des Motors:**

Der Motor kann entweder direkt an den Regler gelötet oder mit hochwertigen Goldkontaktsteckern verbunden werden. Zum Betrieb ist ein entsprechender Brushless Regler notwendig.

* Verbinden Sie die drei Anschlusskabel des Motors mit dem Regler. Hier spielt die Polung keine Rolle.
* Um die Drehrichtung zu ändern vertauschen Sie einfach 2 der 3 Anschlusskabel zwischen Motor und Regler
* Löten Sie einen passenden Stecker an die Batteriekabel Ihres Reglers
* Isolieren Sie alle Verbindungen mit Schrumpfschlauch.
* Stecken Sie den Servostecker in den Gas-Kanal am Empfänger (Receiver) bzw. bei Verwendung in einem Multicopter in die entsprechende Multicopter-Steuerung.
* Beim Anschluss der Batterie (Battery Pack) immer auf richtige Polung achten! (rot zu rot, schwarz zu schwarz).

<figure><img src="https://809212065-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFHplSjVGt73tnNKRvsss%2Fuploads%2FvnuTuSTPFJVD8THMItrJ%2F0?alt=media" alt=""><figcaption></figcaption></figure>

**Montage und Inbetriebnahme:**

Brushless Regler

Achten Sie bei der Montage unbedingt auf eine passende Länge der Schrauben. Zu lange Schrauben können in den Motor hineinreichen und die Wicklung beschädigen.

**!Achtung!** Führen Sie alle Einstellarbeiten wie z.B. die Programmierung des Reglers immer ohne montierte Propeller durch.

Bitte halten Sie unbedingt die empfohlenen Parameter wie maximale Spannung und Propellergröße ein. Eine Überlastung führt zu starker Erwärmung und kann den Motor sowie weitere Komponenten beschädigen.
