Beschreibung:

Bei der SIYI MK15 handelt es sich um eine Fernsteuerung, Groundstation und HD Liveübertragungsmöglichkeit in einem Gerät mit hoher Reichweite.

Die im Modell verbaute Empfängereinheit (Air Unit) verfügt über einen SBUS Ausgang, PWM Ausgänge, Ethernet (für IP Kameras) und über den optionalen Adapter (separat erhältlich) auch über einen HDMI Eingang.

Der MK15 Controller basiert auf einer Android-Plattform. Als Software wird QGroundControl (QGC) eingesetzt und es stehen alle Funktionen wie z.B. Wegpunktplanung, Telemetrieüberwachung, etc. zur Verfügung.

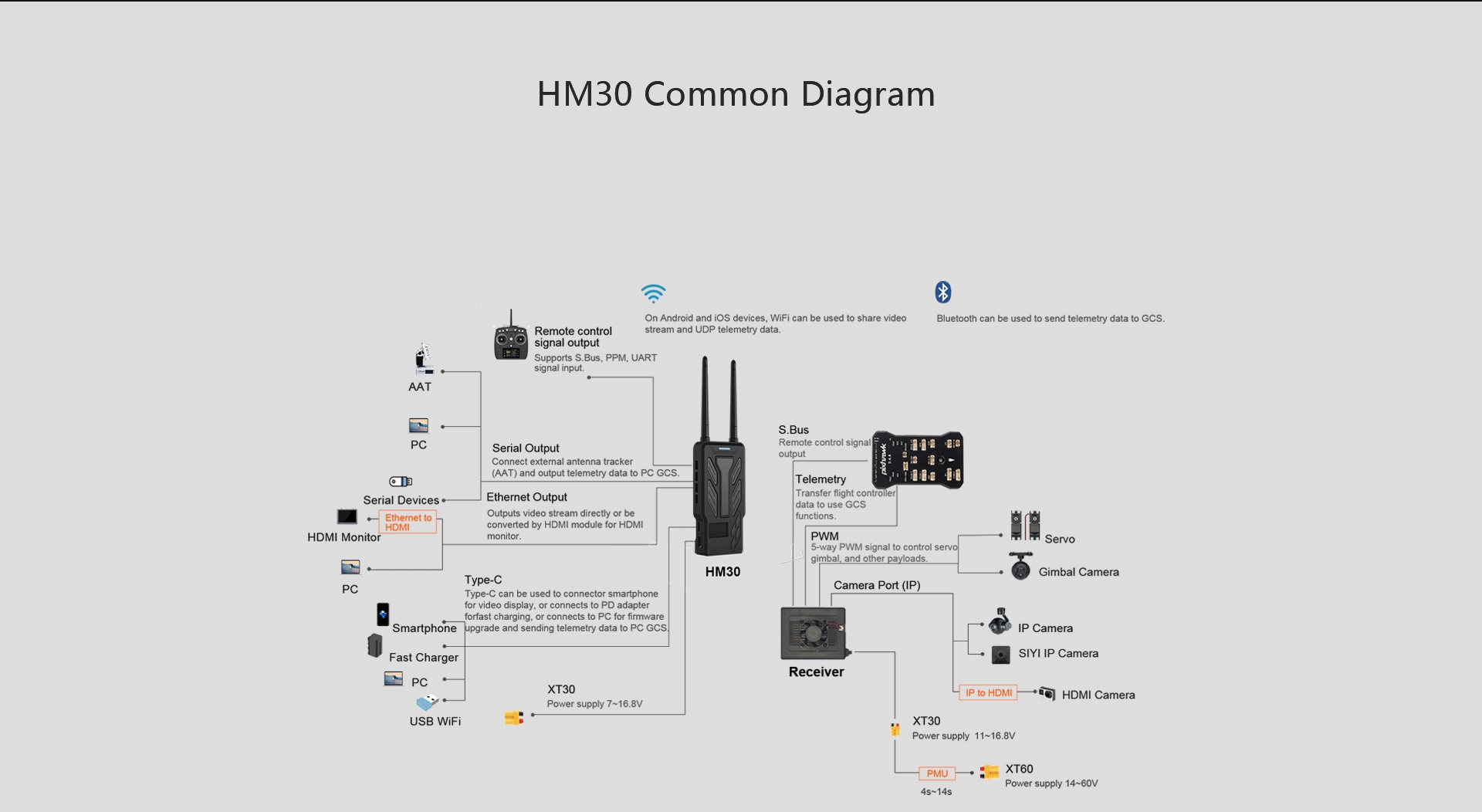

Bei diesem Bundle handelt es sich um die DUAL Link Combo, bestehend aus einer MK15 Fernsteuerung sowie einer HM30 Groundstation welche gleichzeitig mit einer Air Unit verbunden sind. Dies ermöglicht z.B. den Zweimann Betrieb oder die Nutzung einer parallen Groundstation APP (Missionplanner, QGC,..) auf einem Laptop, etc. um die Telemetrieverbindung zur Drohne zu nutzen (RTK Betrieb) oder Videodaten ins Netzwerk zu streamen.

Das MK15 /HM30 System ist kompatibel mit ArduPilot und PX4 und lässt sich somit optimal in Verbindung mit einem Cube Orange, Pixhawk 5X, Pixawk 4, Durandal, etc Flightcontroller einsetzen.

Achtung! Es handelt sich hierbei um spezielle Hardware-Varianten der MK15 / HM30. Eine Duallink-Verbindung ist nur mit dieser Kombination möglich.

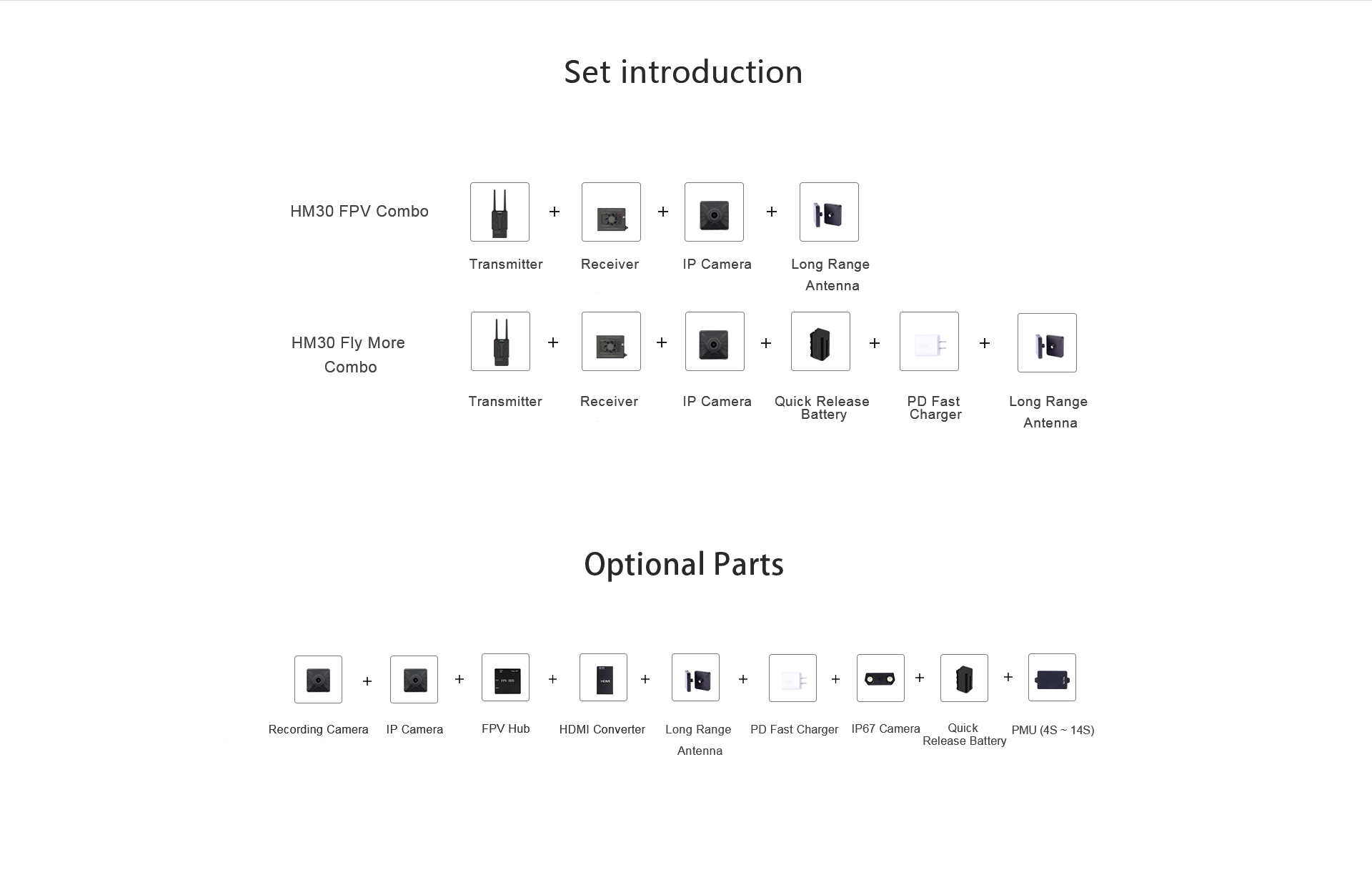

Inhalt dieses Sets: MK15 & HM30 Dual Link Combo:

• MK15 Fernsteuerung (Enterprise Version) - DUAL Link Variante

• MK15 Long-Range Antennenset

• IP Camera

• 1x Empfängereinheit - DUAL Link Variante (für den gleichzeitigen Betrieb mit HM 30 + MK15)

• Long-Range Antennenset für HM30

• Akku für HM30

• PD Akku Schnelladegerät (für HM30 Akku)

Technische Daten MK15 Transmitter (Ground Unit)

Monitor	5.5-inch High Definition and High Brightness LCD Touchscreen
System	Android 9.0 2G RAM, 16G ROM
Dimension(Antenna Folded)	189 x 138 x 41 mm
Weight	850 g
Battery Capacity & Type	10200 mAh 7.4V 2S Li-on
Fast Charging Protocol	PD 30W
Interface & Ports	Charging: Type-C Firmware Upgrade: DATA (4-Pin) Mobile Network: SIM Card Slot External Storage: TF Card Slot Tripod Connect: 1/4-inch Screw Hole Video Output: Standard HDMI External RTK: DATA (4-Pin) Data Transfer: USB-A
Waterproof Level	IP53
Working Temperature	-10℃ ~ 55℃

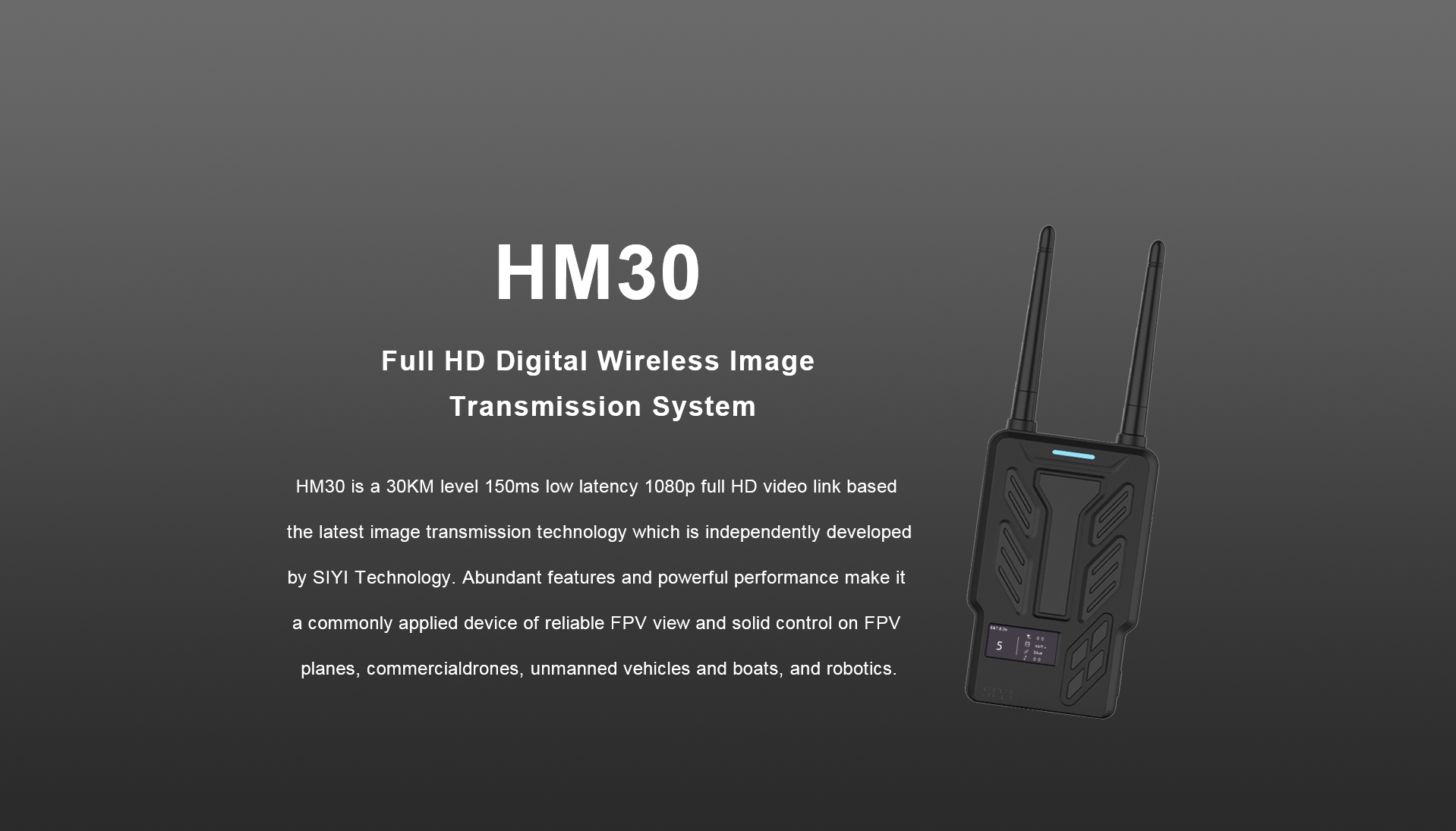

Technische Daten: HM30 Ground Unit

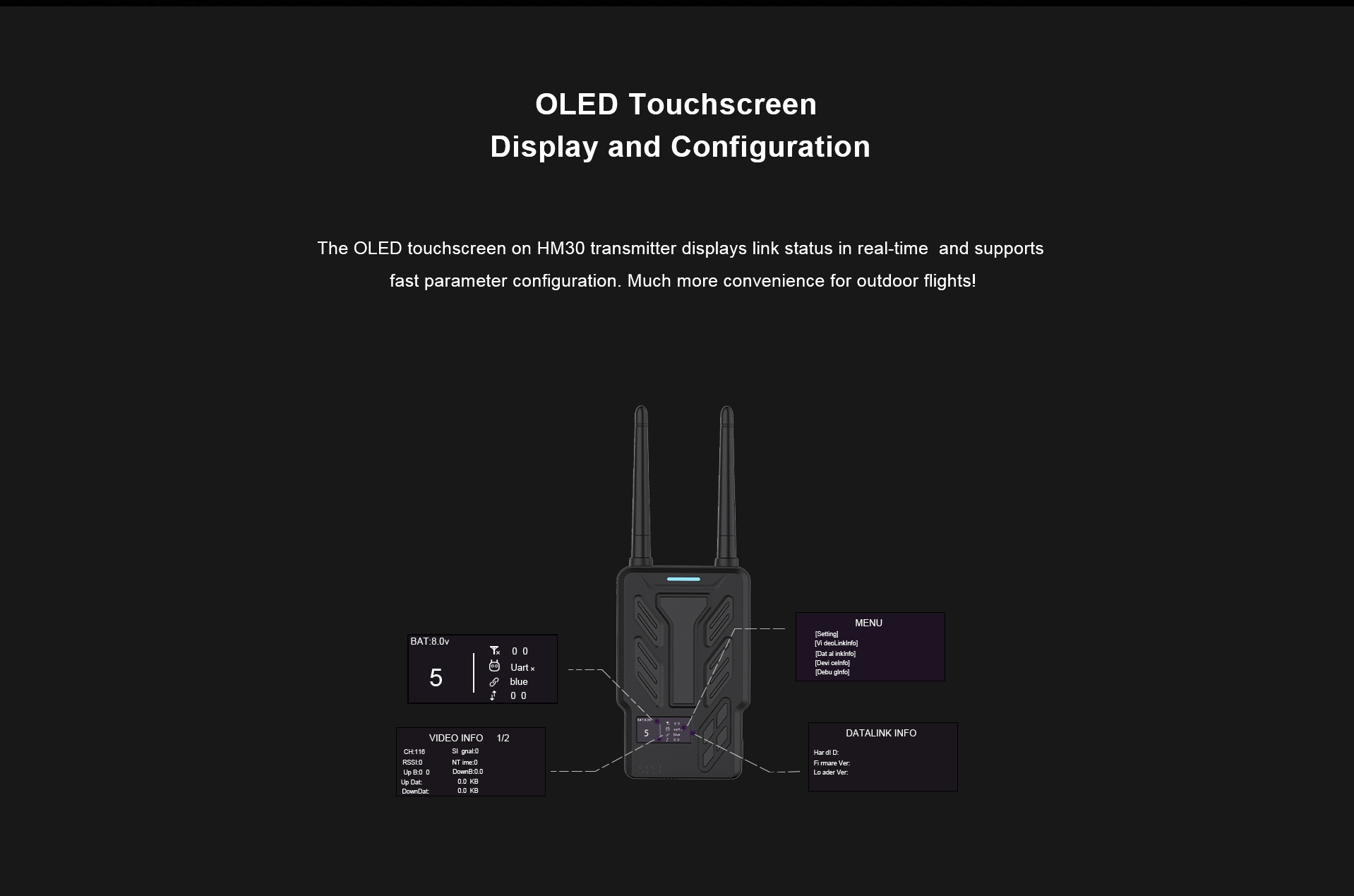

Working TimeMonitor	0.96” OLED Screen
Dimension (antenna and battery excluded)	109 x 61 x 28 mm
Item Weight (antenna and battery excluded)	132 g
Working Temperature	-10 ~ 50 ℃

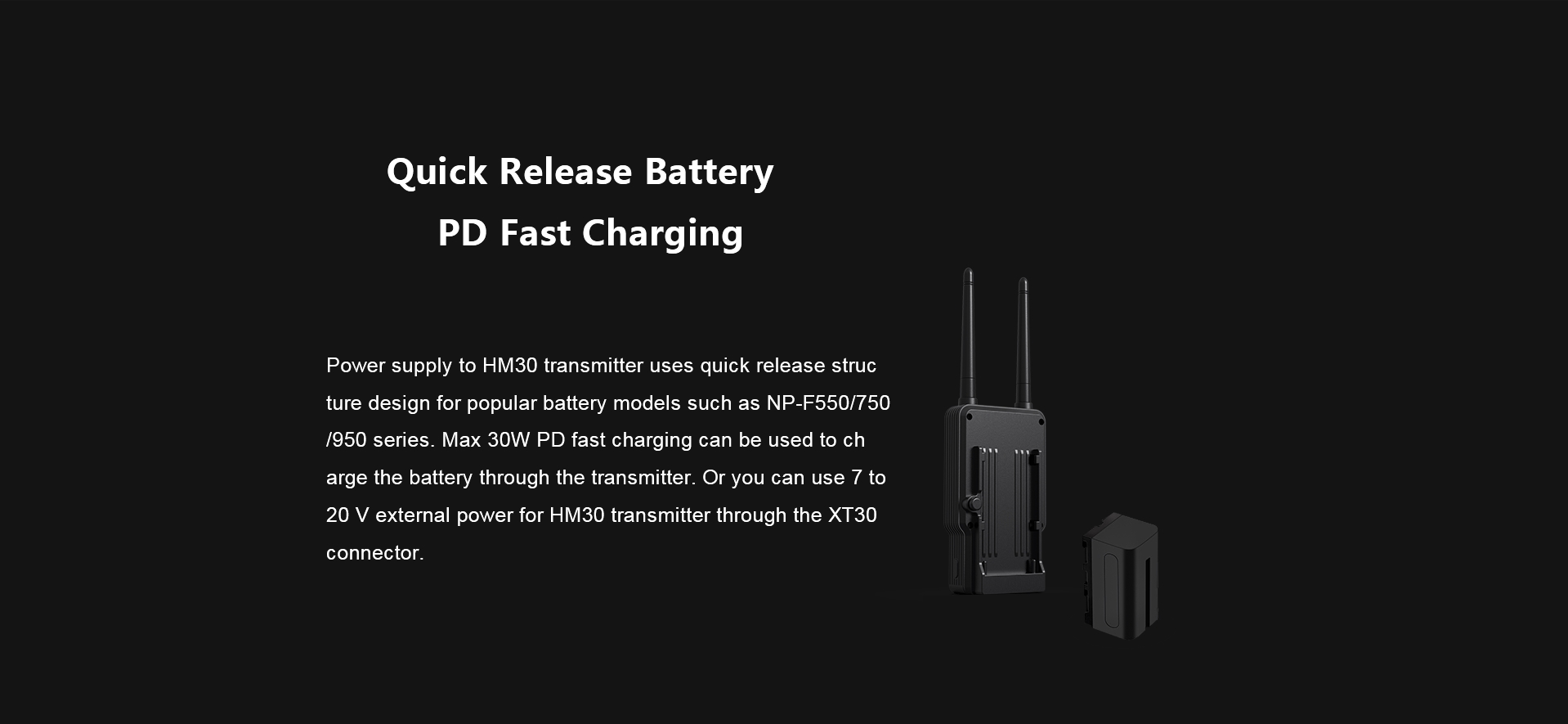

Supported Battery	NP-F970 / F750 / F550 / F770 / F950 quick-release battery *HM30 Fly More Combo comes with NP-F750 battery
Charging	PD 30 W fast charging
Antenna Gain	Omni Antenna: 5 dBi Long Range Antenna: 11 dBi
Power Consumption	5 W
Waterproof Level	IP53

Technische Daten Empfängereinheit (Air Unit - Dual Link Version)

Signal Output	16 channels of SBUS 5 channels of PWM
Interface & Ports	S.BUS: 3-Pin Datalink (to FC): UART 4-Pin PWM Channel 1-5: 6-Pin Video Input: 8-Pin Firmware Upgrade: Type-C
Dimension (Antenna Excluded)	70 x 55 x 16 mm
Weight (Antenna Excluded)	100 g
Antenna Gain	5 dBi
Power Input	25.2 ~ 58.8 V (6S ~ 14S)
Working Temperature	-10℃ ~ 55℃
