SIYI MK15 & MK15 Fernsteuerung & Groundstation Dual Link Combo - Übersichtsseite
Last updated

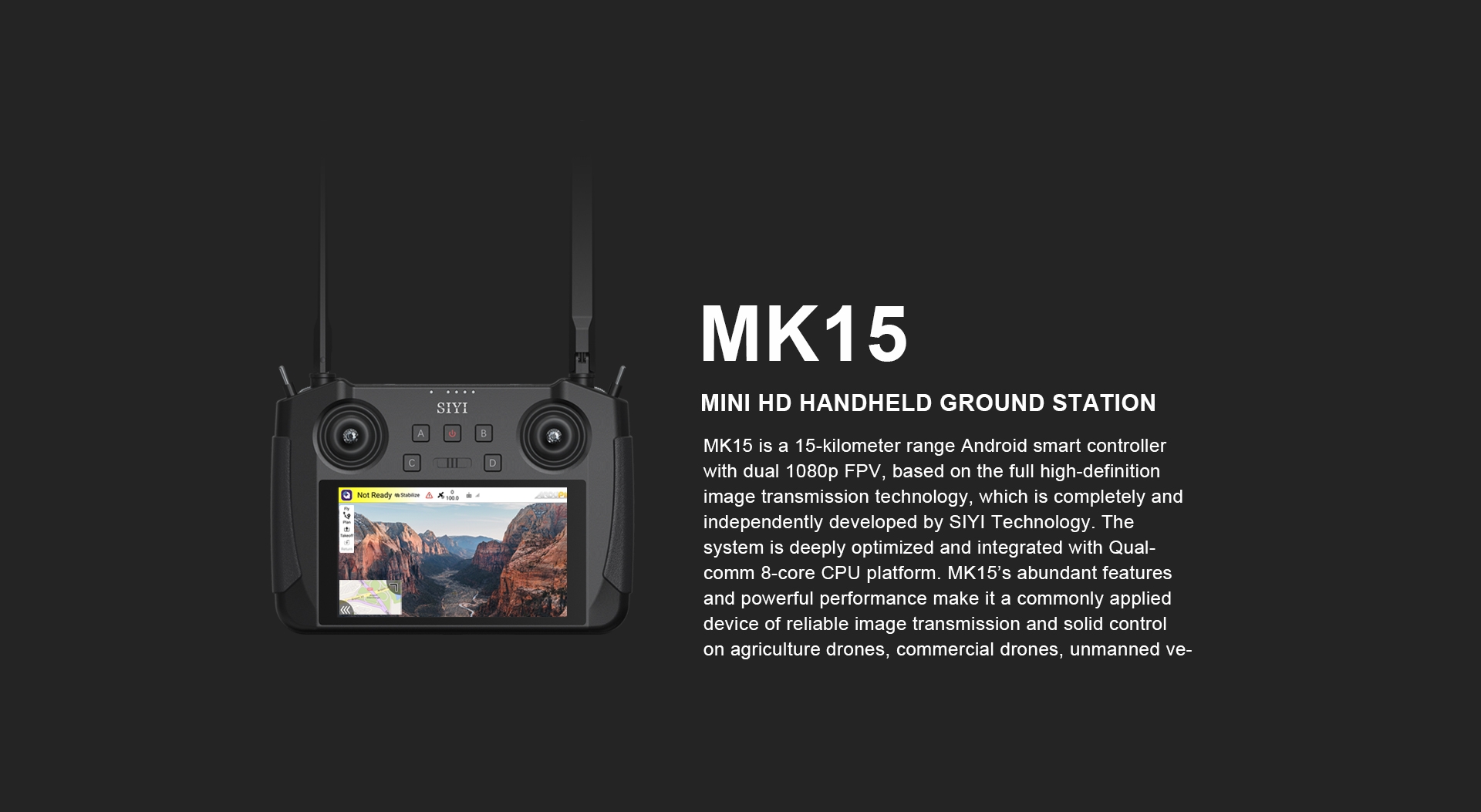

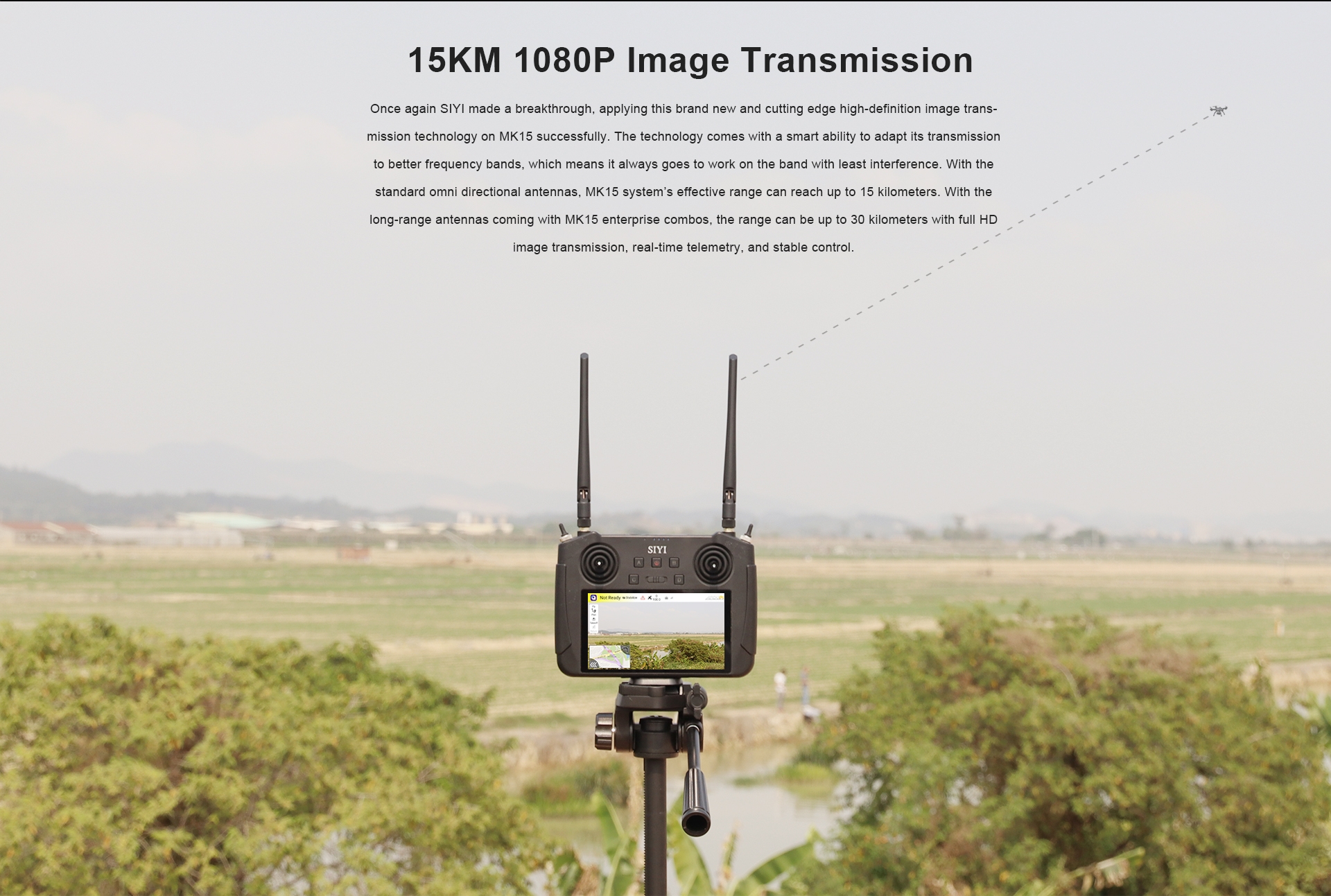

Bei der SIYI MK15 handelt es sich um eine Fernsteuerung, Groundstation und HD Liveübertragungsmöglichkeit in einem Gerät mit hoher Reichweite.

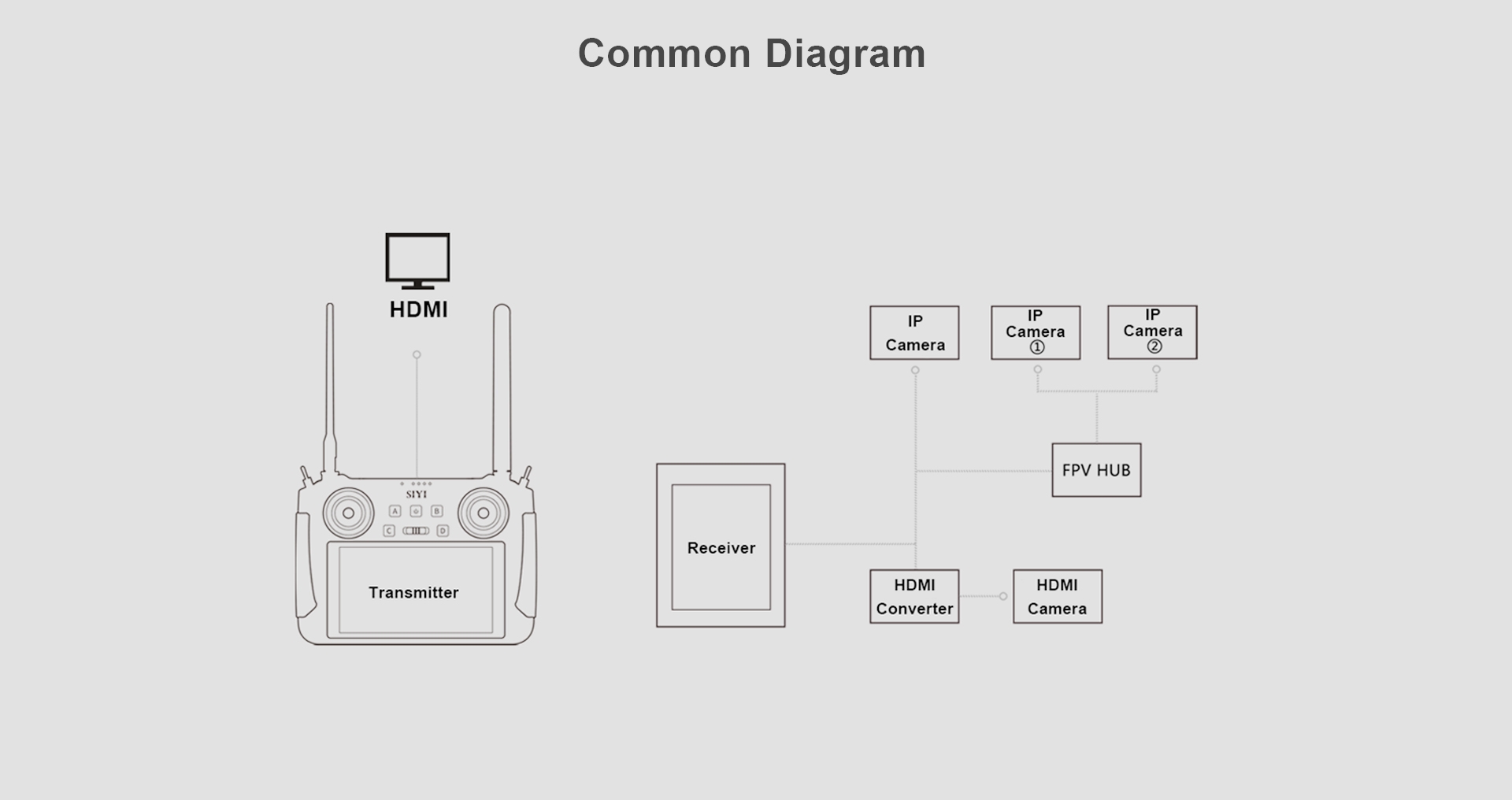

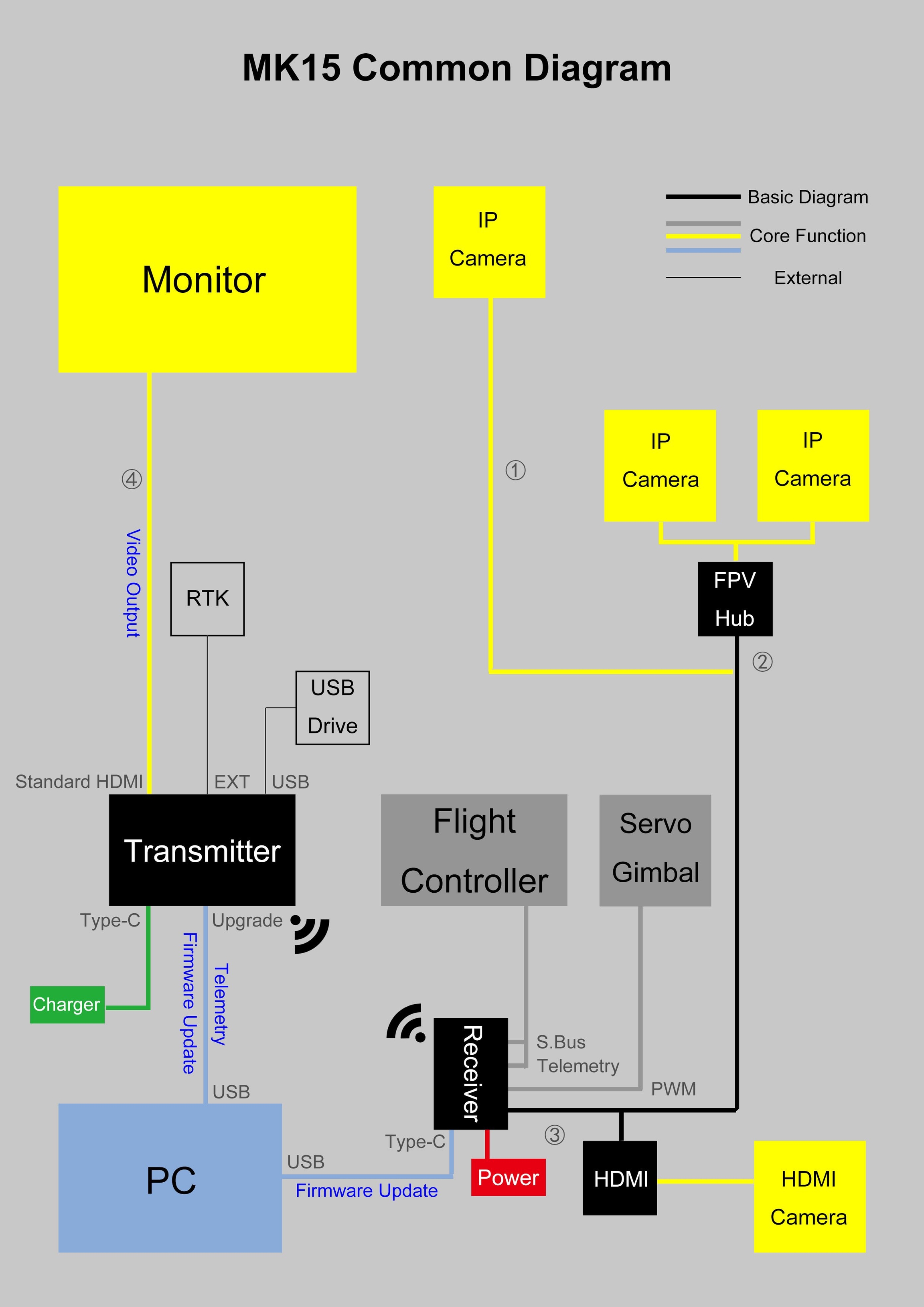

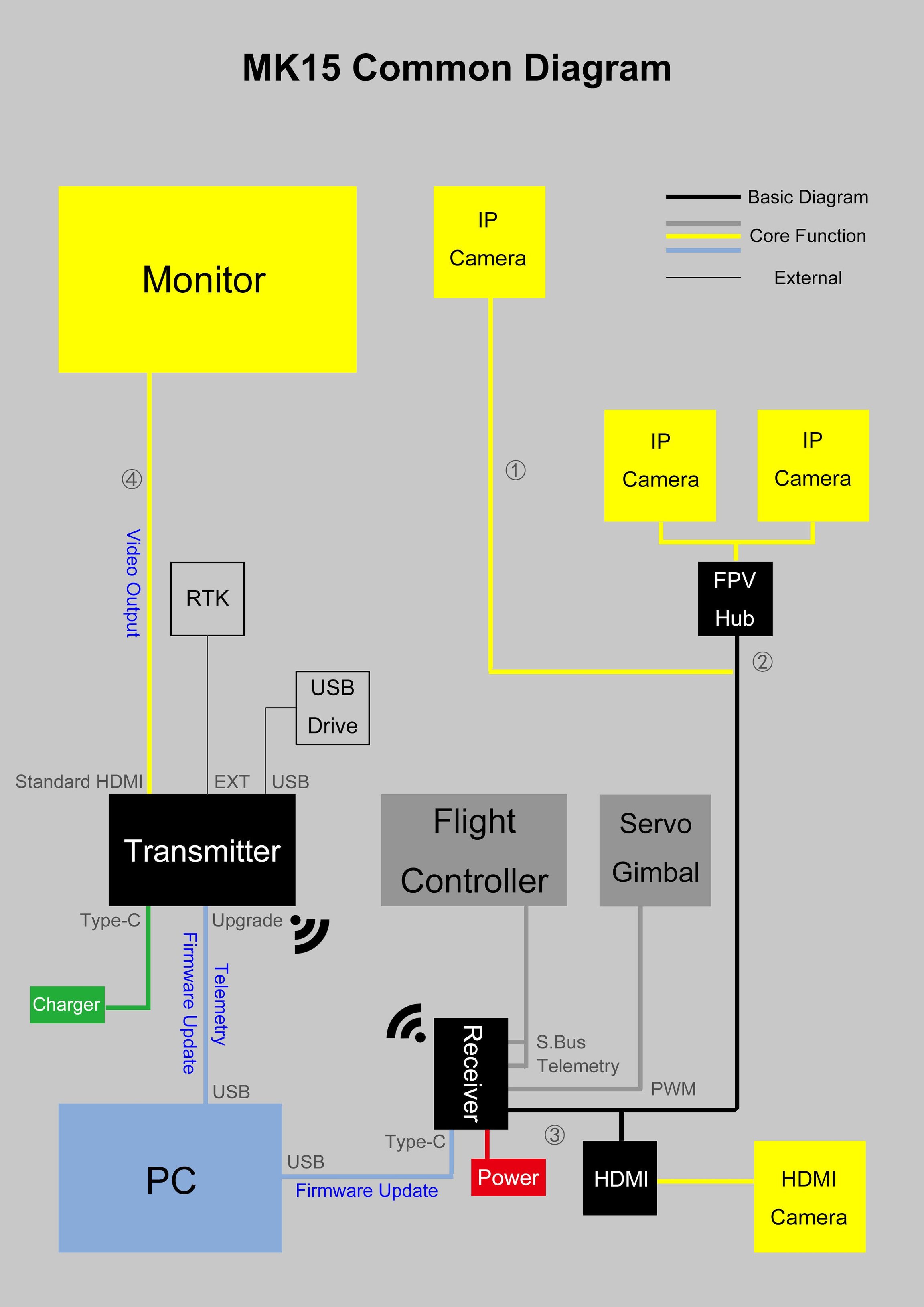

Die im Modell verbaute Empfängereinheit (Air Unit) verfügt über einen SBUS Ausgang, PWM Ausgänge, Ethernet (für IP Kameras) und über den optionalen Adapter (separat erhältlich) auch über einen HDMI Eingang.

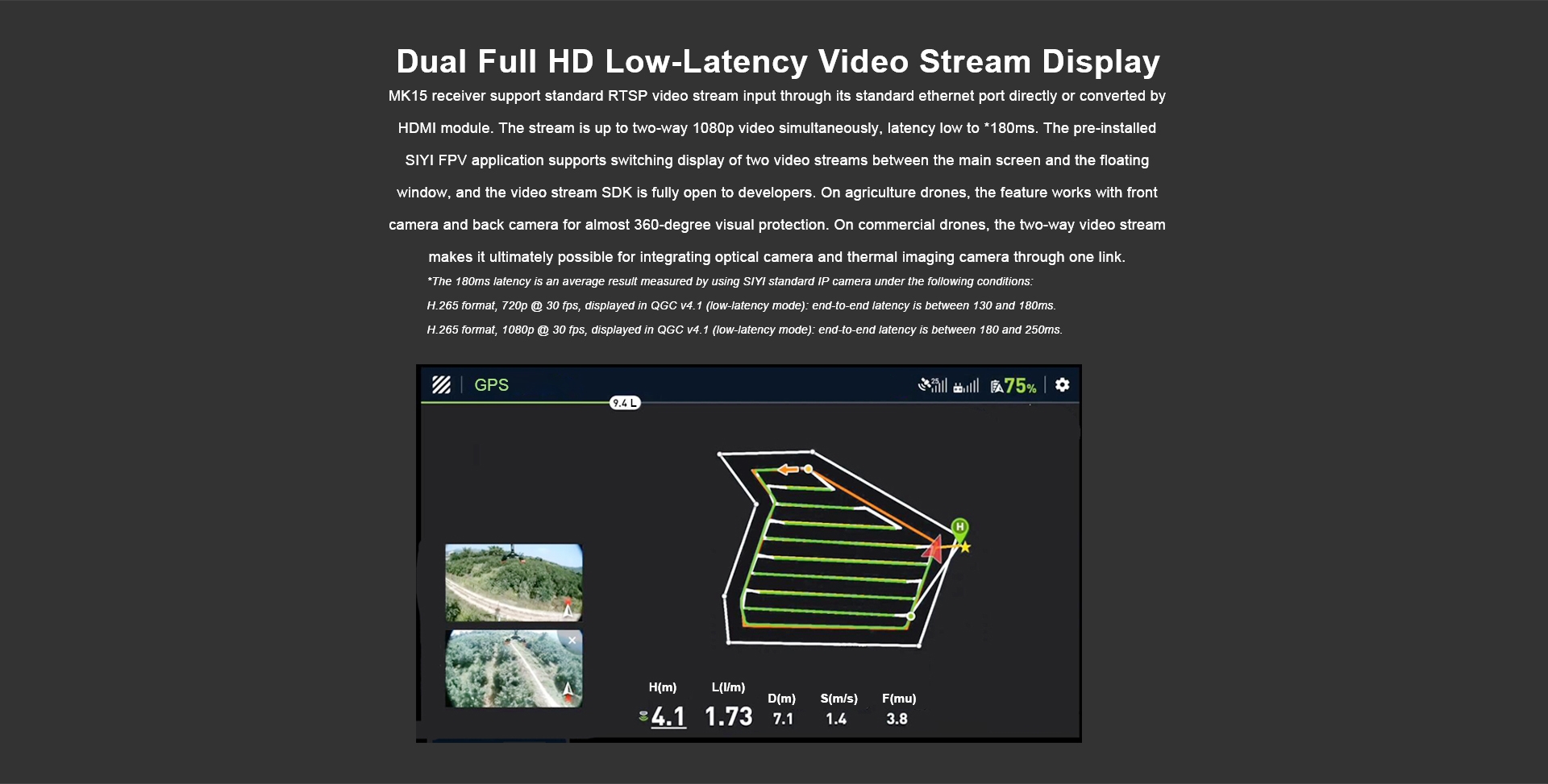

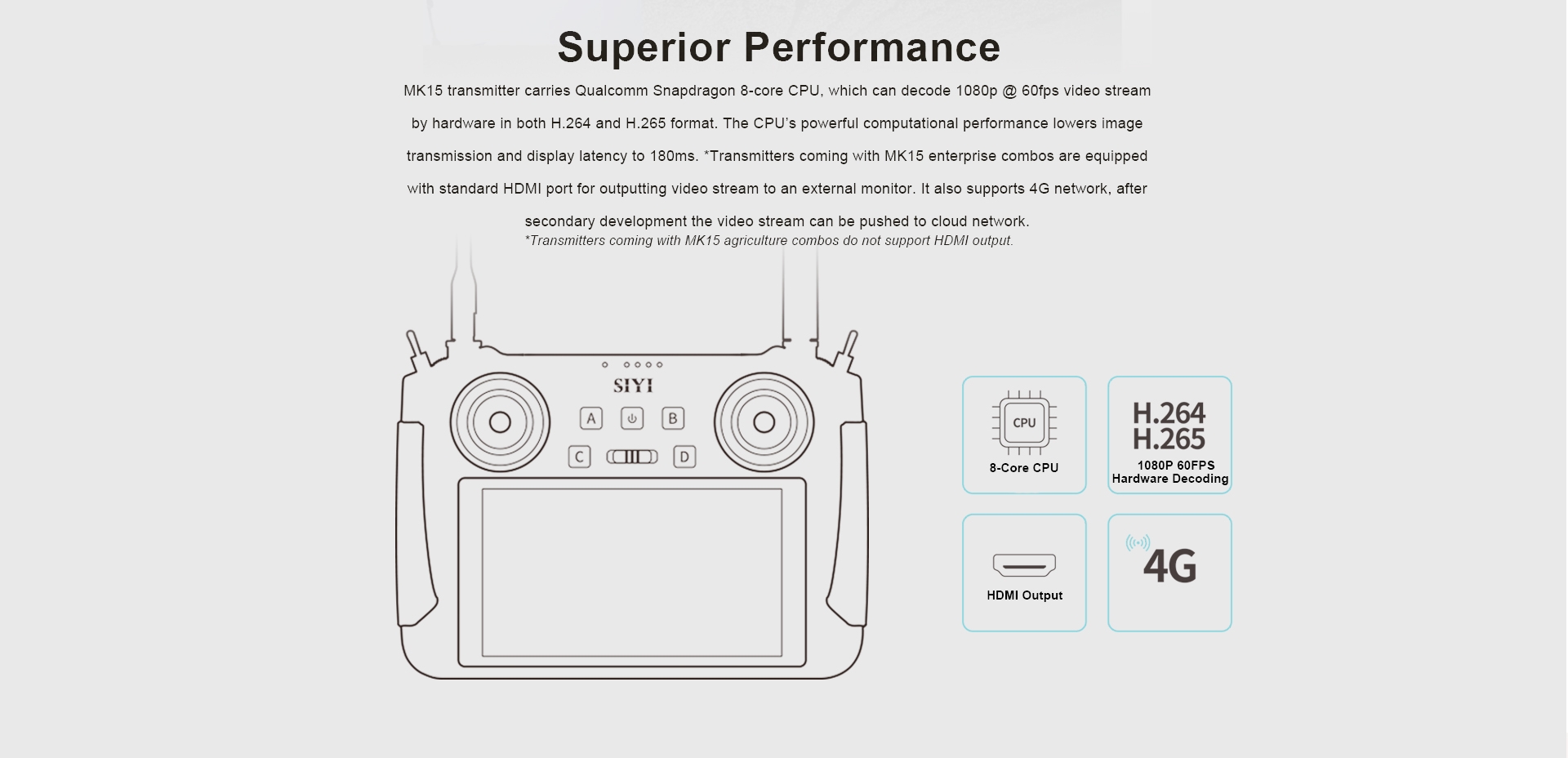

Der MK15 Controller basiert auf einer Android-Plattform. Als Software wird QGroundControl (QGC) eingesetzt und es stehen alle Funktionen wie z.B. Wegpunktplanung, Telemetrieüberwachung, etc. zur Verfügung.

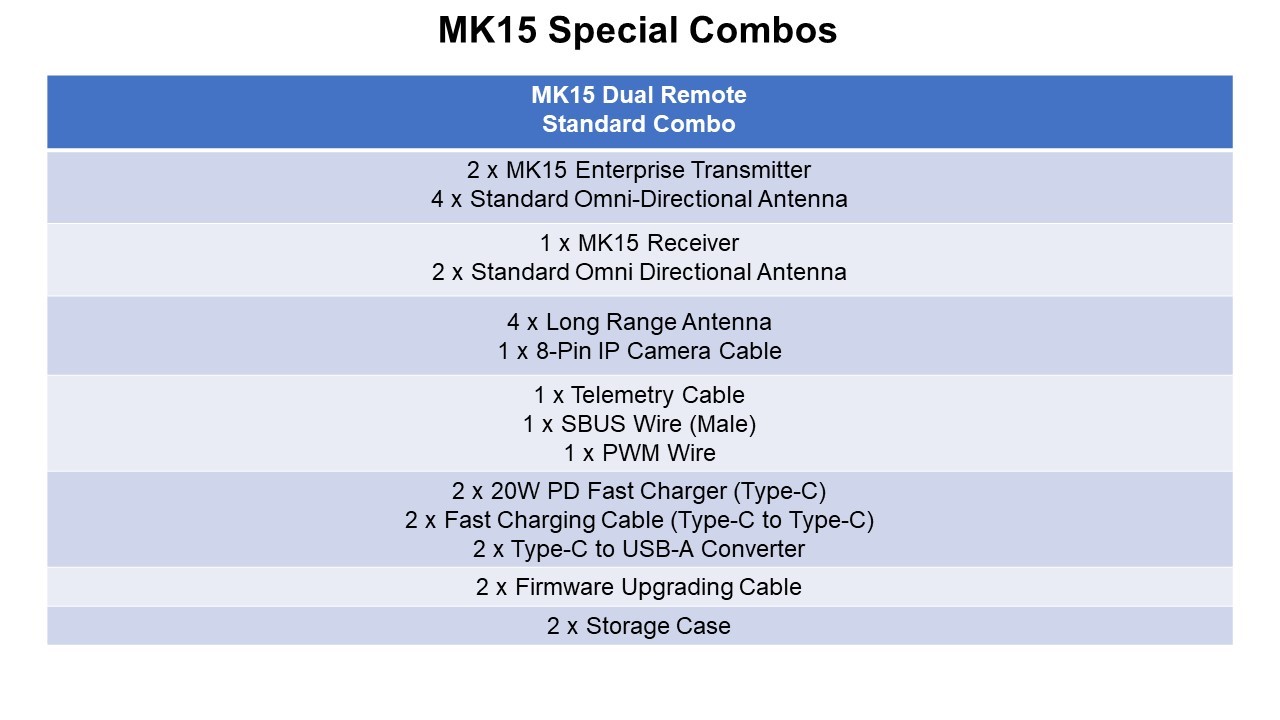

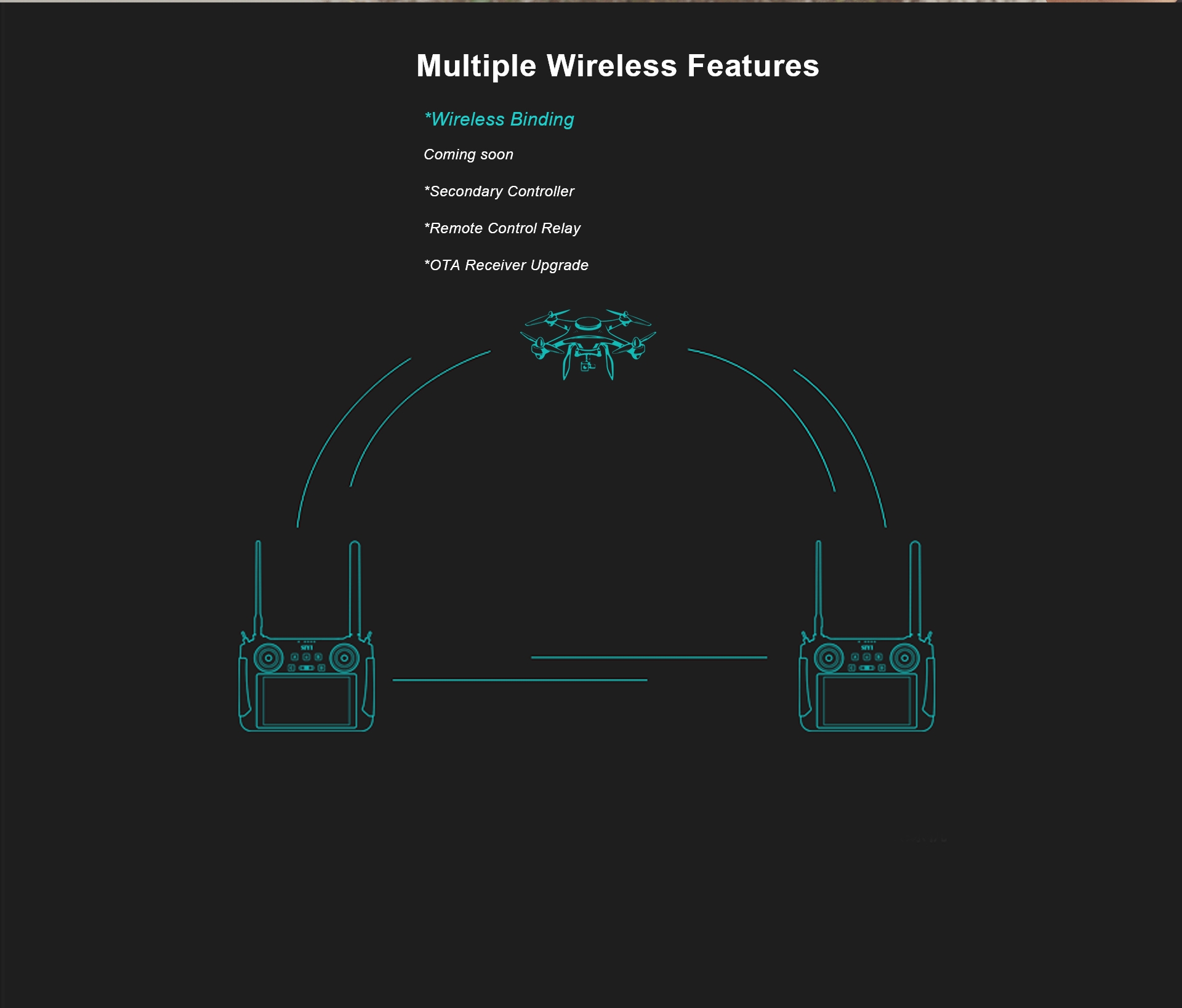

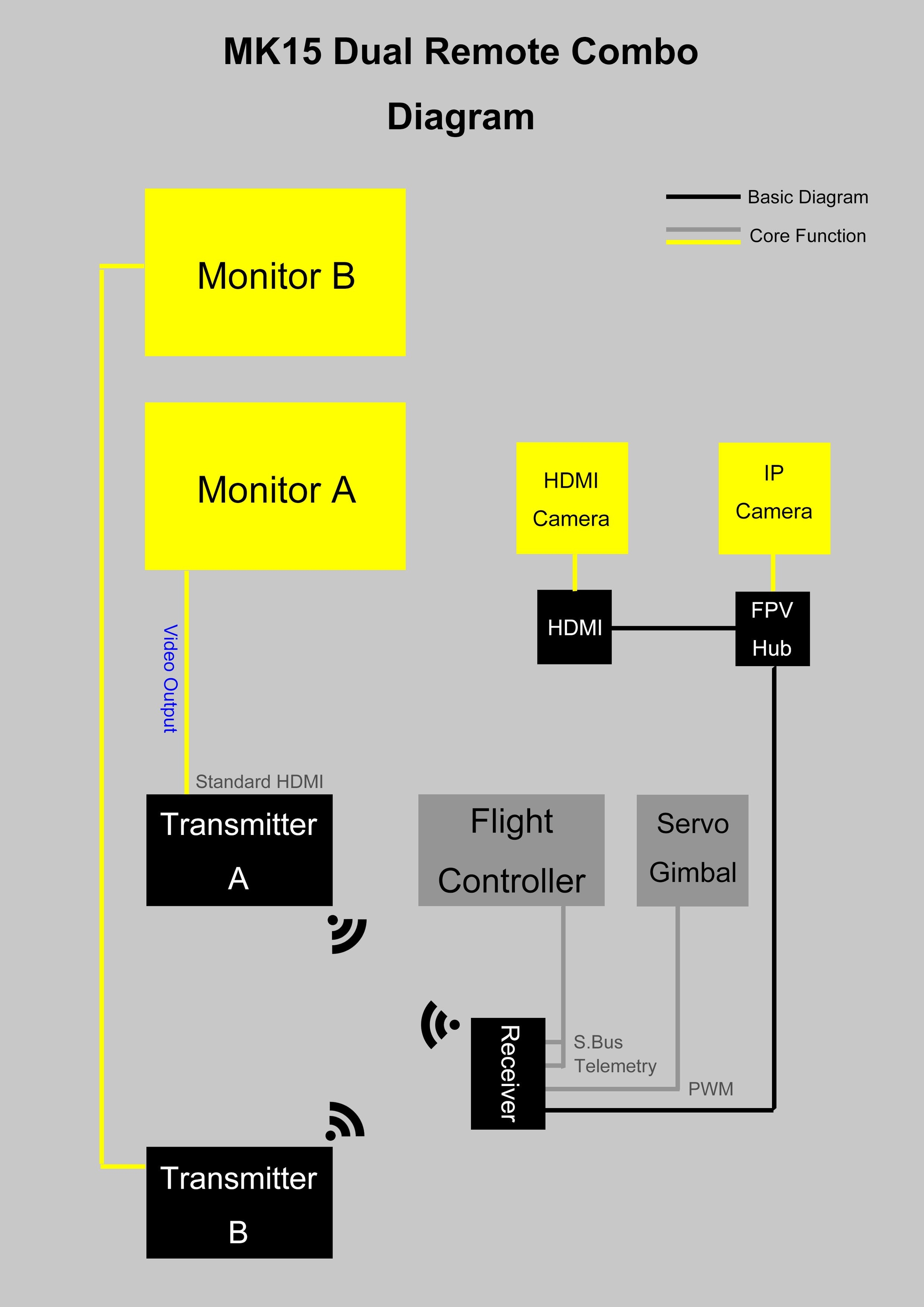

Bei diesem Bundle handelt es sich um die DUAL Link Combo, bestehend aus zwei MK15 Fernsteuerungen welche gleichzeitig mit einer Air Unit verbunden sind. Dies ermöglicht z.B. den Zweimann Betrieb oder die Nutzung einer parallen Groundstation APP (Missionplanner, QGC,..) auf einem Laptop, etc. um die Telemetrieverbindung zur Drohne zu nutzen (RTK Betrieb) oder Videodaten ins Netzwerk zu streamen.
Das MK15 System ist kompatibel mit ArduPilot und PX4 und lässt sich somit optimal in Verbindung mit einem Cube Orange, Pixhawk 5X, Pixawk 4, Durandal, etc Flightcontroller einsetzen.
Achtung! Es handelt sich hierbei um spezielle Hardware-Varianten der MK15. Eine Duallink-Verbindung ist nur mit dieser Kombination möglich.

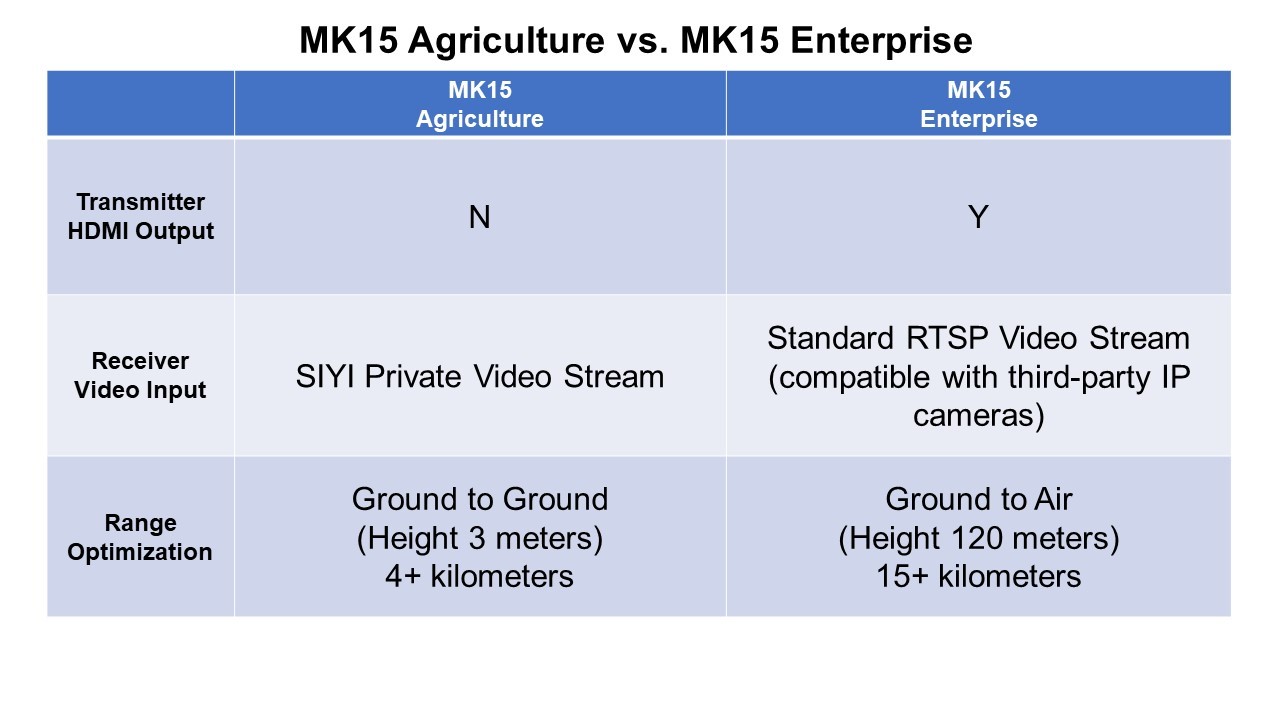

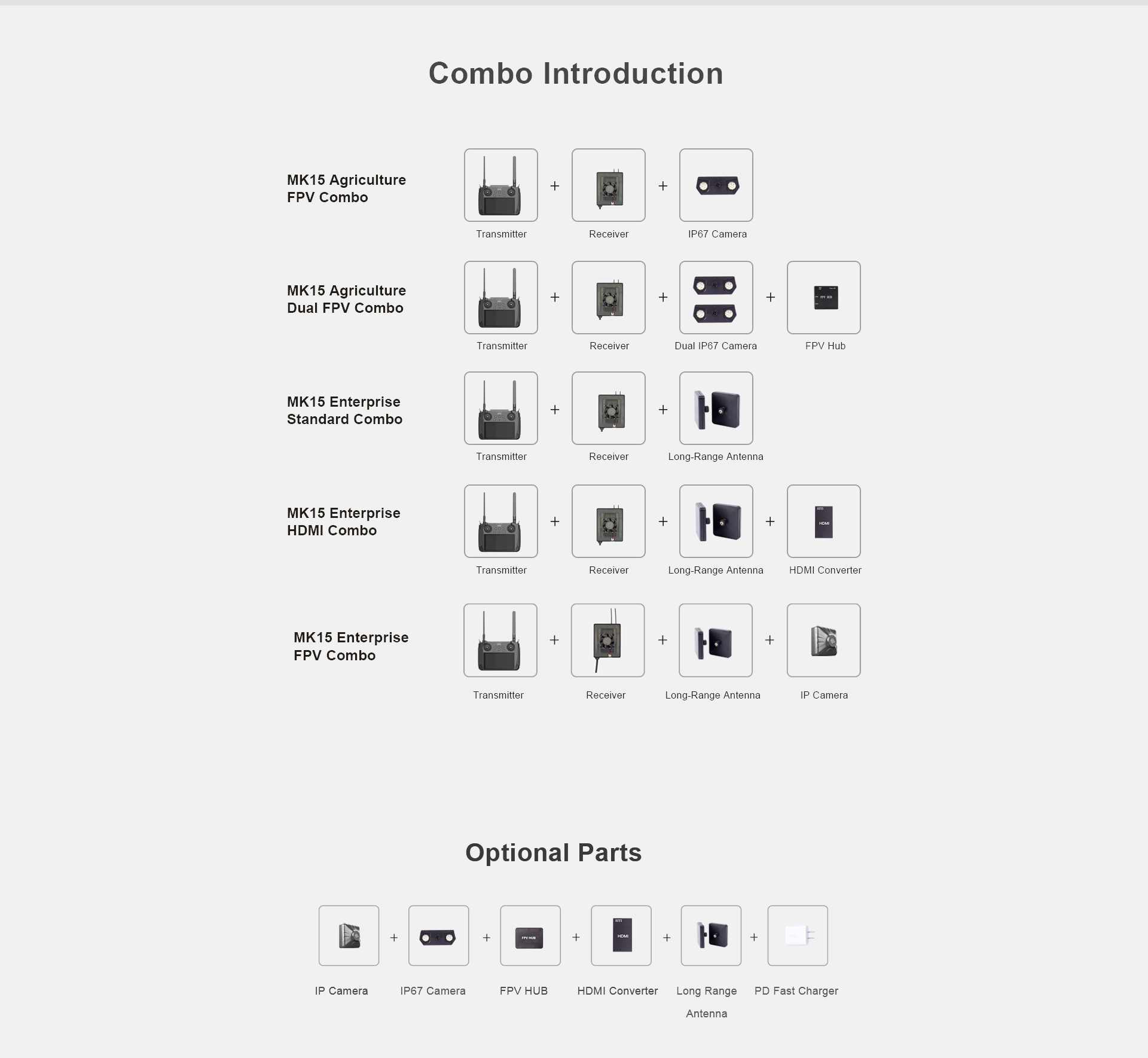

MK15 Fernsteuerung (Enterprise Version) - DUAL Link Variante (2x)
MK15 Long-Range Antennen (4x)
1x Empfängereinheit - DUAL Link Variante (für den gleichzeitigen Betrieb mit zwei MK15 Sendern)

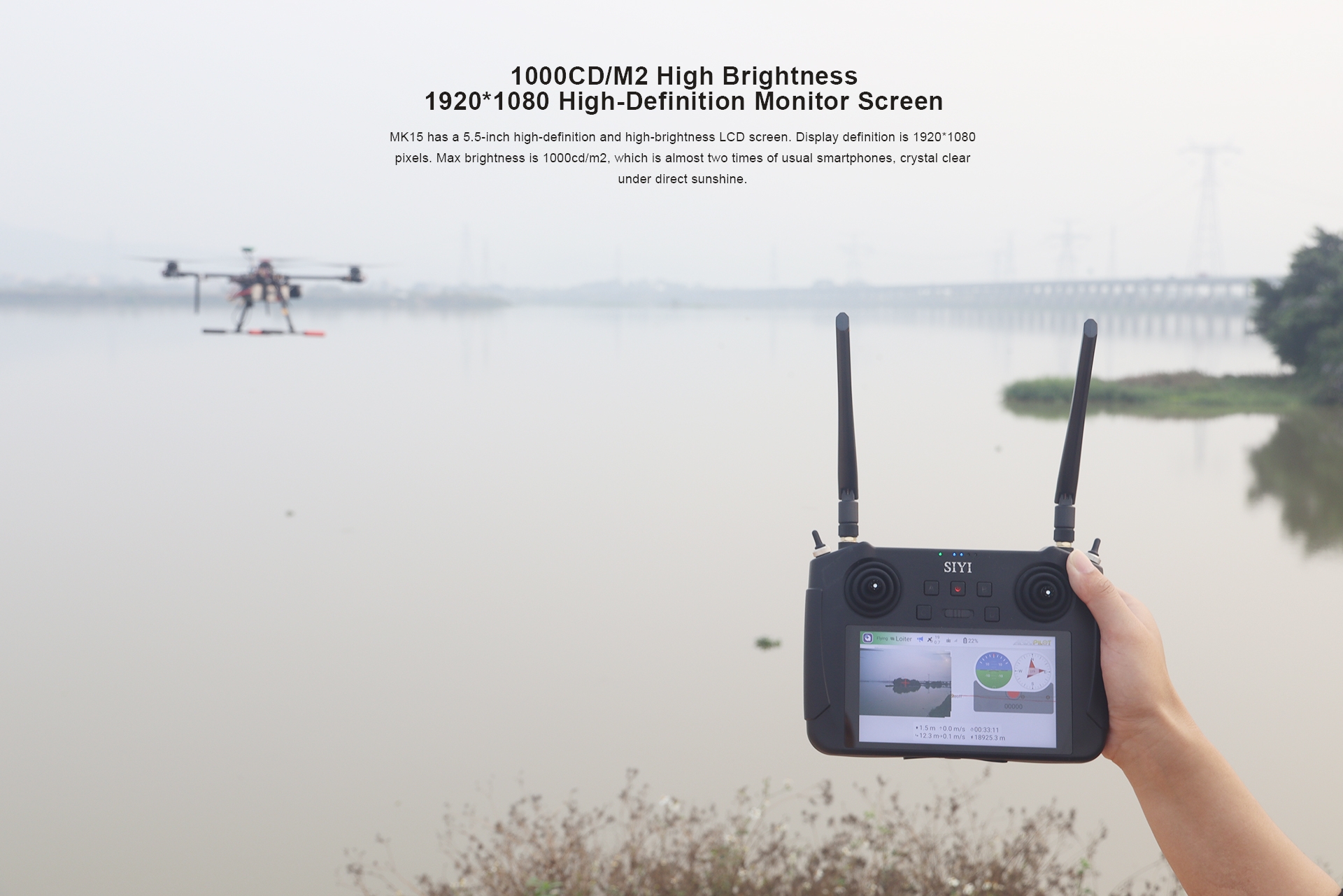

Monitor | 5.5-inch High Definition and High Brightness LCD Touchscreen |
System | Android 9.0 2G RAM, 16G ROM |
Dimension(Antenna Folded) | 189 x 138 x 41 mm |
Weight | 850 g |

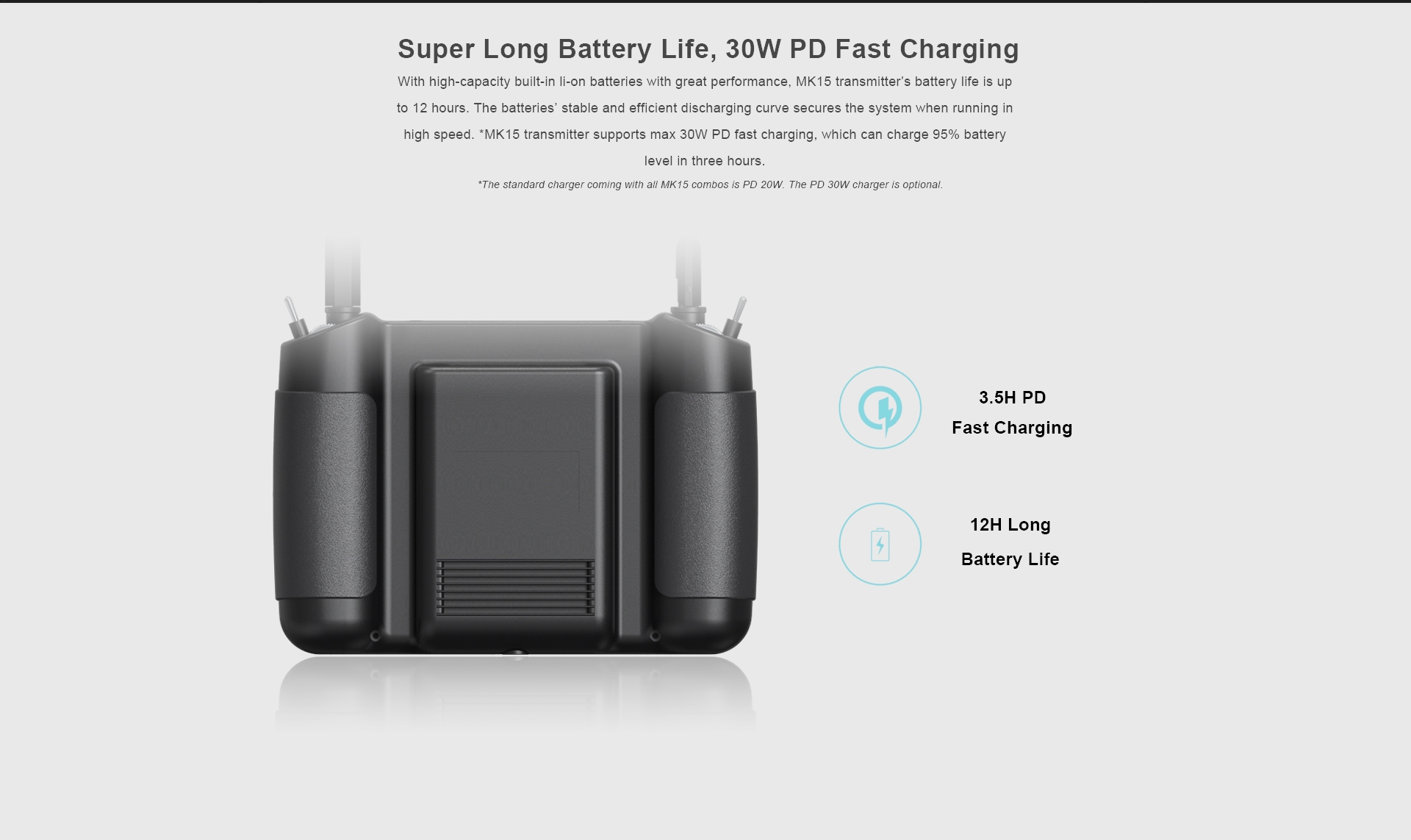

Battery Capacity & Type | 10200 mAh 7.4V 2S Li-on |
Fast Charging Protocol | PD 30W |
Interface & Ports | Charging: Type-C Firmware Upgrade: DATA (4-Pin) Mobile Network: SIM Card Slot External Storage: TF Card Slot Tripod Connect: 1/4-inch Screw Hole Video Output: Standard HDMI External RTK: DATA (4-Pin) Data Transfer: USB-A |
Waterproof Level | IP53 |
Working Temperature | -10℃ ~ 55℃ |
|
|
Signal Output | 16 channels of SBUS 5 channels of PWM |

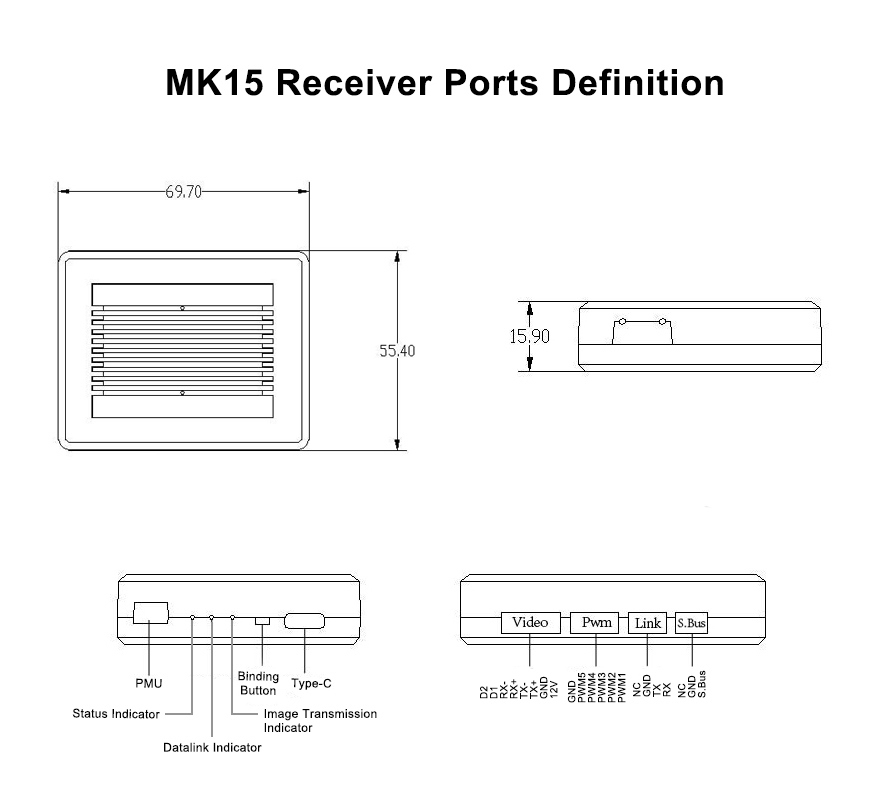

Interface & Ports | S.BUS: 3-Pin Datalink (to FC): UART 4-Pin PWM Channel 1-5: 6-Pin Video Input: 8-Pin Firmware Upgrade: Type-C |
Dimension (Antenna Excluded) | 70 x 55 x 16 mm |
Weight (Antenna Excluded) | 100 g |
Antenna Gain | 5 dBi |
Power Input | 25.2 ~ 58.8 V (6S ~ 14S) |
Working Temperature | -10℃ ~ 55℃ |
