Wiris Enterprise
Artikelnr.: PM-6251 | HAN: Wiris-Enterprise
Wichtiger Hinweis zu allen Workswell Kameras:
Sie können bei uns jede Workswell-Kamera bestellen und diese wird dann nach Ihren Wünschen konfiguriert und mit der jeweiligen Linse kalibriert an Sie ausgeliefert. Alle Kameras werden Aufgrund der vielen Kombinationsmöglichkeiten individuell bei Workswell produziert.
Bitte wenden Sie sich an uns, wenn Sie eine Beratung zu den verschiedenen Modellen und Ausführungen benötigen. Unsere Technik kennt sich mit den Workswell-Wärmebildkameras aus und kann Ihnen daher gerne die Unterschiede und die Funktionen erklären um die für Ihre Anwendung passende Kamera zu finden.
Unter folgendem Link finden Sie auch den Workswell "Field of View Calculator" welcher Ihnen bei der Auswahl der passenden Linse behilflich ist:
https://workswell-thermal-camera.com/field-of-view-calculator/
WIRIS Enterprise:
ADVANCED MULTI-SENSOR CAMERA UAV PAYLOAD

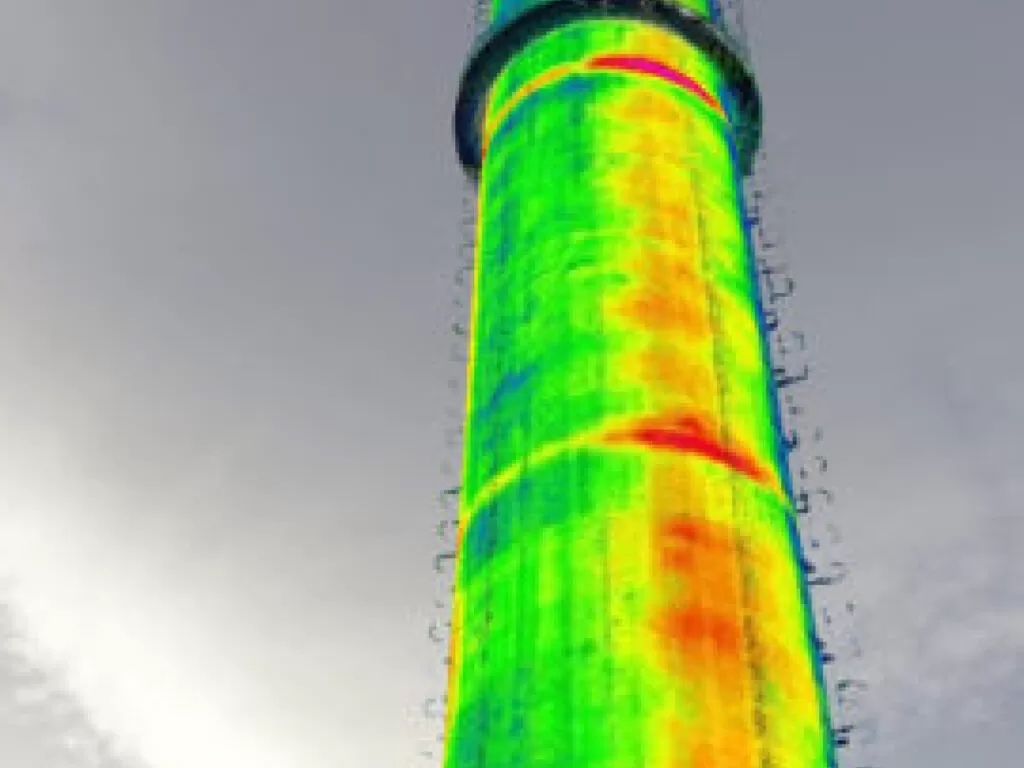

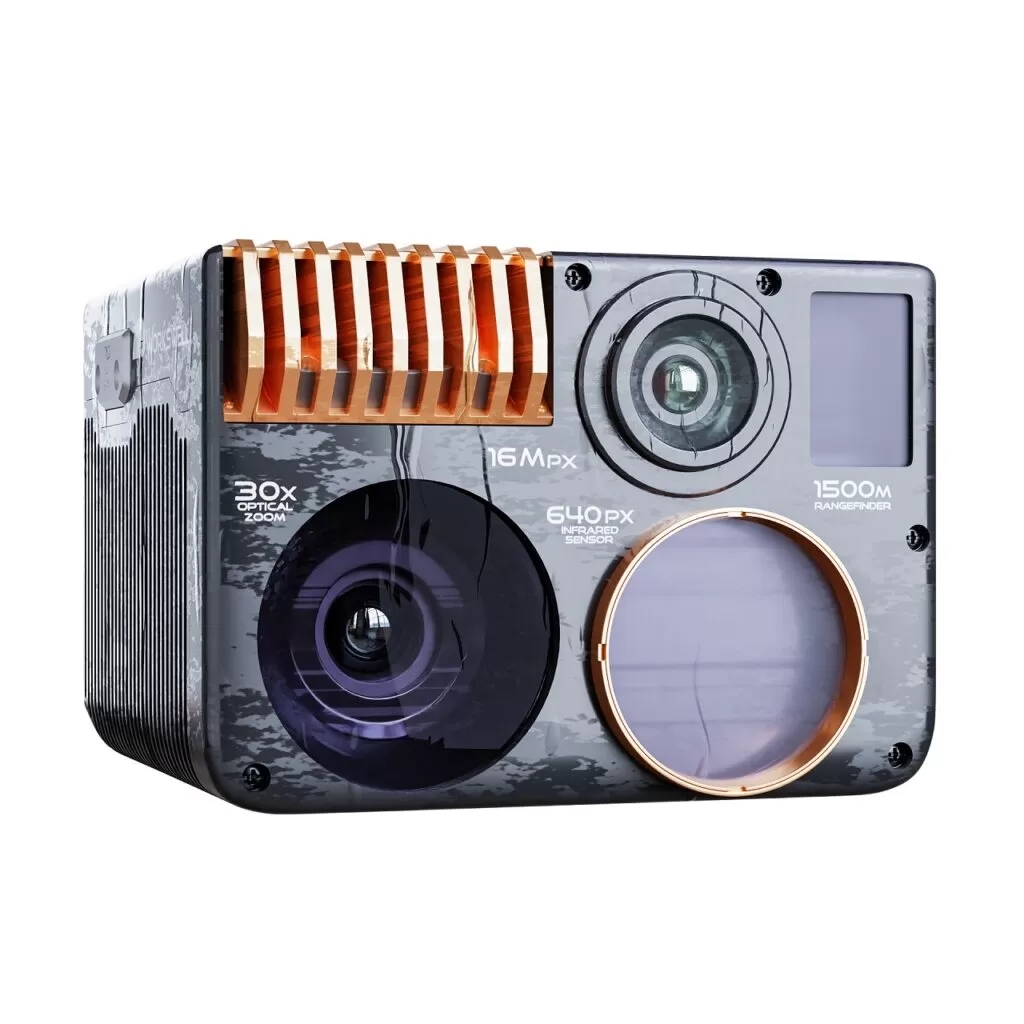

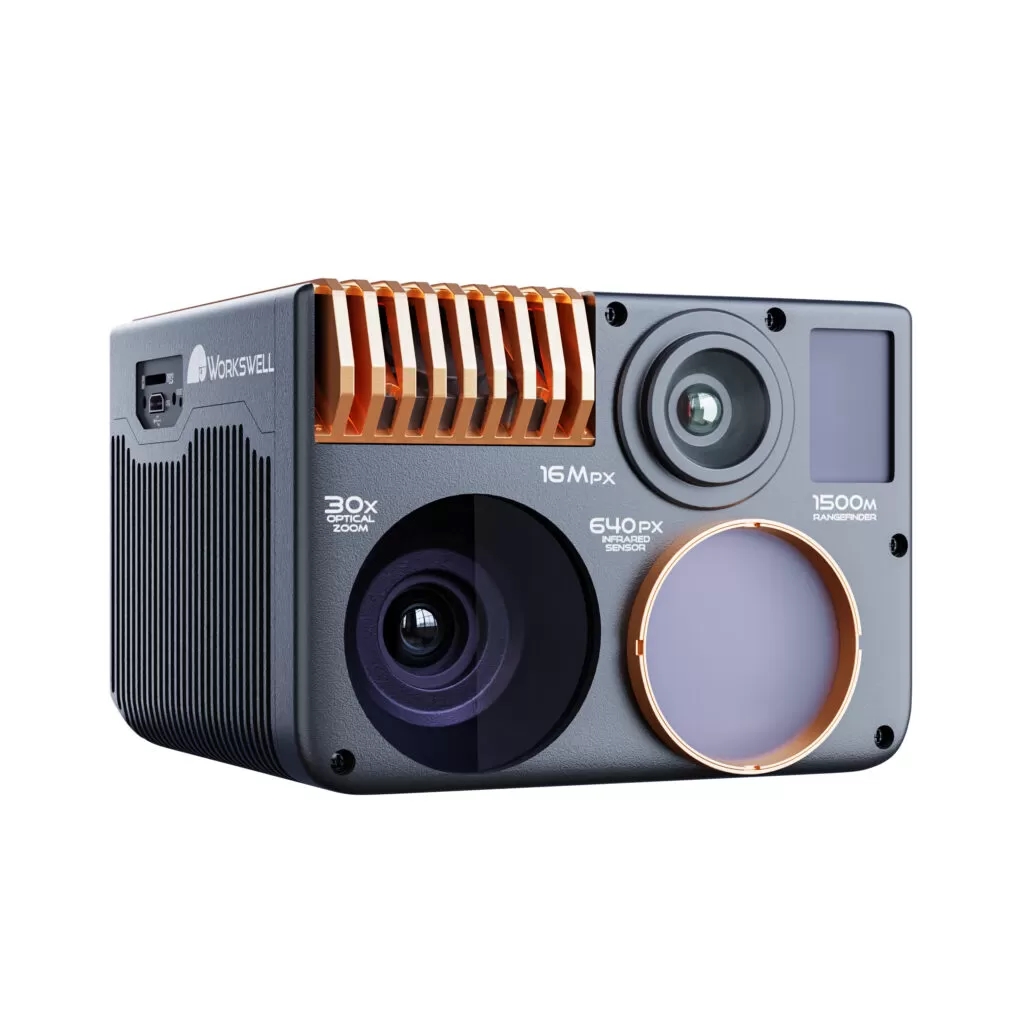

Die Workswell WIRIS® Enterprise ist eine Multisensorkamera, die speziell für den Einsatz mit unbemannten Luftfahrzeugen (UAV) oder Drohnen entwickelt wurde. Das WIRIS OS und die integrierten Sensoren bieten beispiellose Luftbildfähigkeiten für eine Reihe von kommerziellen Drohnenanwendungen, darunter thermische Inspektionen, Sicherheitsanwendungen, Brandbekämpfung, geologische, archäologische, forstwirtschaftliche Studien, ökologische und Umweltforschung.
TOP TIER SPECIFICATIONS
Workswell WIRIS® Enterprise wurde in erster Linie als Inspektionskamera konzipiert. Seine Wärmebildkamera ist mit einem mikrobolometrischen LWIR-Sensor mit einer Auflösung von 640 × 512 px (im Bereich von 7,5 – 13,5 ?m) und der Super-Resolution-Modus-Funktionalität ausgestattet, die die Option bietet, das endgültige Thermogramm in einer Auflösung von 1266 x 1010 px zu erhalten.
Die erste RGB-Kamera verfügt über eine Auflösung von 16 Mpx, die hauptsächlich für hochauflösende Bilder und Geländekartierung entwickelt wurde. Die zweite RGB-Kamera verfügt über eine Full-HD-Auflösung (1920 x 1080 px) und bietet vor allem einen absolut konkurrenzlosen optischen Ultrazoom 30x in Echtzeit, der für Sicherheitsanwendungen geeignet ist.

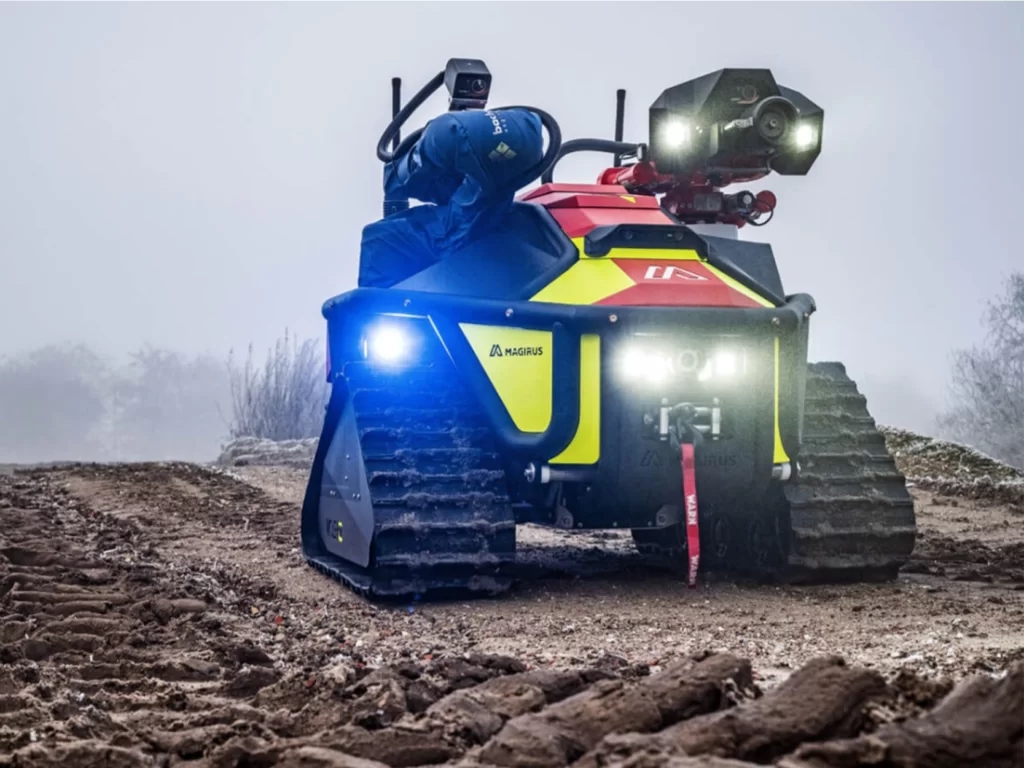

FOR ANY UGV THERMOGRAPHY APPLICATION

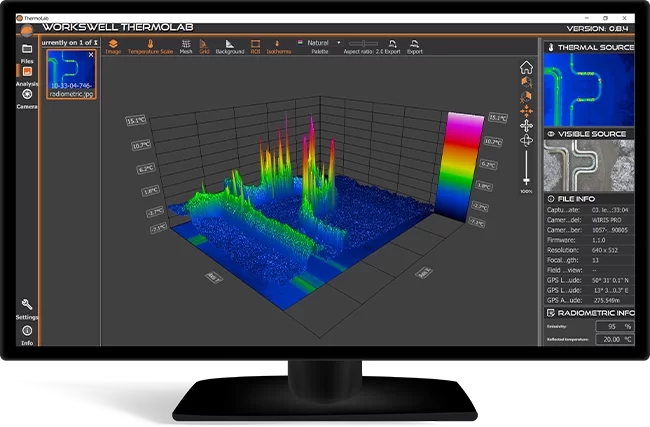

THERMOLAB
Thermolab ist eine Software zur detaillierten Analyse von Thermogrammen, die es dem Benutzer ermöglicht, die Daten in verschiedenen Formaten zu bearbeiten und übersichtliche Berichte aus den Thermogrammen zu erstellen. Alle Standard-Datenanalysefunktionen sind im Programm verfügbar (Temperatur an einem Punkt, Minimum und Maximum der Fläche, Temperaturprofil, Zoom, Änderung der Temperaturskala, Farbpalette, Emissionsgrad usw.)
IP66 AND RUGGED CONSTRUCTION
Industrielle Inspektionen werden oft in anspruchsvollen Umgebungen durchgeführt. Dadurch besteht ein hohes Risiko, dass Inspektionskameras im Laufe ihres normalen Gebrauchs beschädigt werden. Aus diesem Grund verfügt die WIRIS Enterprise über die Schutzart IP66 – Vollständiger Schutz vor Staub, Öl und anderen nicht korrosiven Materialien, außerdem wasserdicht gegen Regen, Schnee und sogar gegen starke Wasserstrahlen.
Eingeschlossen in einem robusten Gehäuse aus leichtem Aluminium. Darüber hinaus wird das empfindlichste Bauteil des Gesamtsystems, das Objektiv der Wärmebildkamera, durch eine auswechselbare Schutzkappe aus Germanium geschützt.
WIRIS OS
Wie alle WIRIS Kameras von Workswell arbeitet auch die WIRIS Pro-Wärmebildkamera auf der Basis der speziell entwickelten WIRIS OS-Plattform. Workswell hat das WIRIS OS entwickelt um die Sicherheit der WIRIS-Systeme gewährleisten zu können und um die Diagnose-Fähigkeiten zu verbessern. Das WIRIS OS ist die einzige Software, die die maximale Ausnutzung der WIRIS Pro Hardware ermöglicht. Die Kombination aus Workswell Hardware und Workswell Software bietet fortschrittliche Messfunktionen, die von keinem anderen am Markt erhältlichen Produkt in dieser Form dargeboten werden.
DEVELOP YOUR OWN APPLICATIONS
Die Workswell WIRIS Pro kommt zusammen mit dem SDK (Standard Development Kit). Dieses ermöglicht Endnutzern die Entwicklung eigener Anwendungen. Diese Nachschlagewerke bieten Zugriff auf weitere Funktionen und helfen dem Entwickler von Anwendungen das Potential der Kamera-Hardware auszunutzen. Es gibt zwei SDK-Varianten – die WIRIS Stream SDK und die WIRIS Data SDK.
PRECISE METROLOGY
Wir wissen, dass industrielle Anwendungen eine ernsthafte Herausforderung für messtechnische Bemühungen darstellen. Um die Genauigkeit unserer Geräte angesichts dieser Herausforderung zu gewährleisten, kalibrieren wir jedes unserer Objektive individuell. Unsere Wärmebildkameras werden individuell hergestellt und präzise kalibriert, und wir liefern mit jedem Gerät ein abschließendes Kalibrierzertifikat.
THE WIDEST RANGE OF CONNECTIVITY
Die Workswells WIRIS Pro bietet eine Schnittstelle, die die unterschiedlichsten Verbindungen zur Drohne, der Steuereinheit, einem externen GPS-Sensor und anderen Geräten ermöglicht. Wir bieten ein Wi-Fi-Live-Videostreaming mit geringer Latenz und eine Steuerungsverbindung, und das WIRIS Stream SDK ist ebenfalls verfügbar.

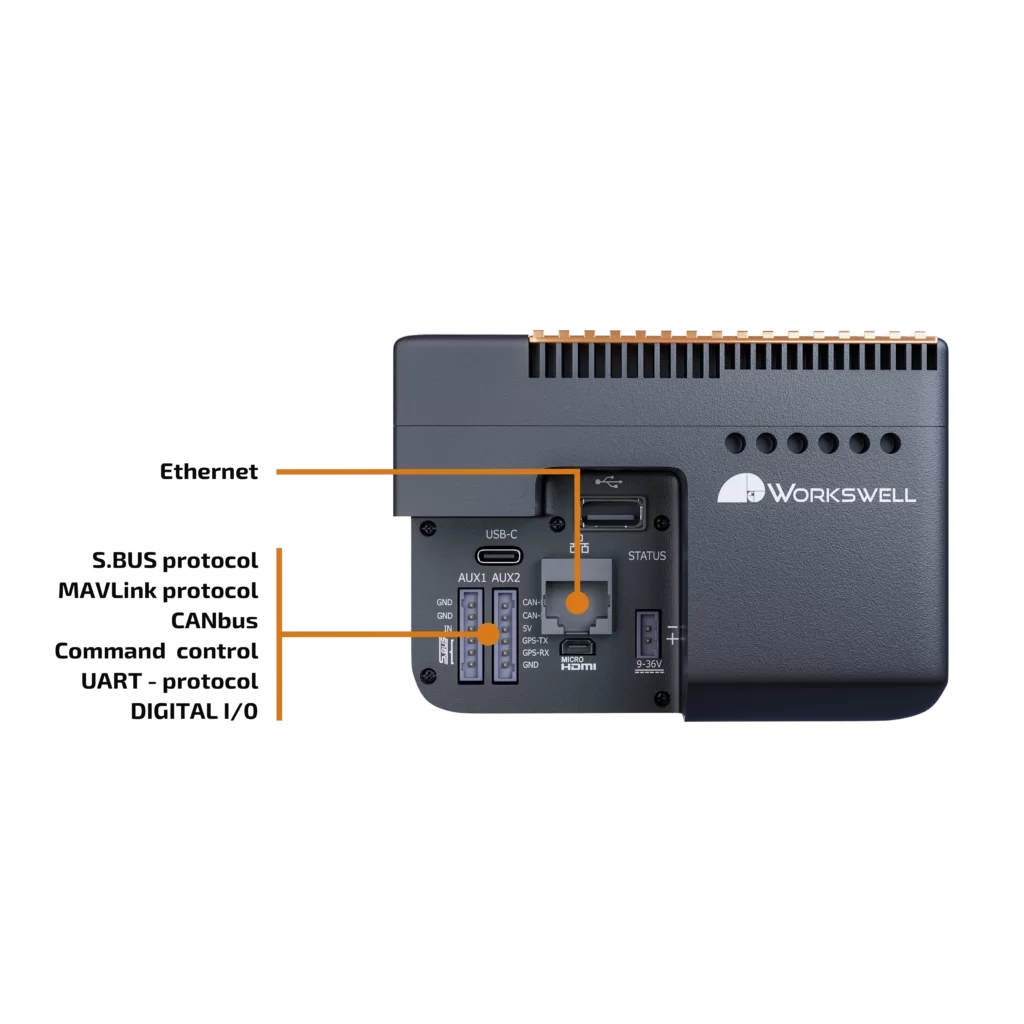

HARDWARE COMMUNICATION, CONTROL PORTS AND INTERFACES
S.BUS
CAN bus (DJI M600 and A3 Controller kompatibel)
Ethernet (RJ 45 mit RTPS Streaming and Control Signal Übermittlungoption)
MavLink
GPS Anschlussmöglichkeit
External trigger
CANbus & UART Serial Schnittstelle

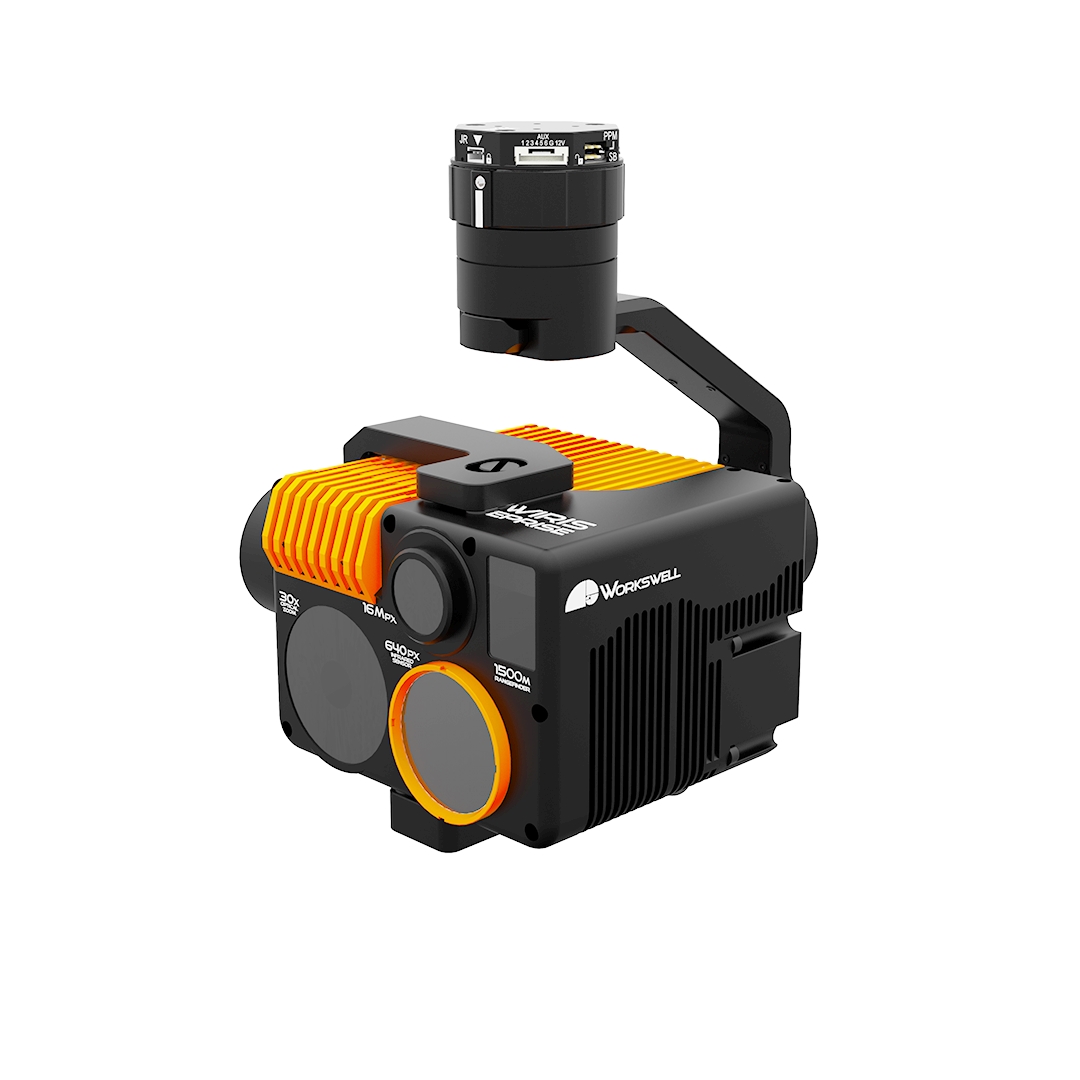

Workswell & Gremsy - Die perfekte Integration Ihrer Kamera für die Nutzung per Drohne:
Als Gremsy Partner bieten wir passend zur jeweiligen Workswell Kamera hochwertige Gimbal Lösungen der Marke Gremsy an. Alle Gremsy Gimbals ermöglichen eine komplette Integration (wie z.B. HDMI, SBUS, Mavlink,...) in die Pixhawk Architektur, sodass Sie Kamera und Gimbal per Fernsteuerung bedienen können.
Gerne stellen wir Ihnen ein Komplettset bestehend aus Kamera + passendem Gimbal und Zubehör zusammen.
Technische Daten der Workswell Wiris Enterprise Kamera
Super Resolution Mode
WIRIS Enterprise takes Super Resolution Mode 1.3Mpx IR images in one shot
Operating onboard system
WIRIS OS for full real-time data streaming and control during the flight
operating system ensures the full access to all camera functions
easy camera control via S.Bus, CAN bus, MavLink, RJ-45 or Trigger
trigger input for image recording, alarm output for confirmation
Laser rangefinder
Distance measurement 10 to 1500 m (32 to 4920 ft), divergence: 1.4 x 0.4 mrad, EN 60825-1:2015-07 eye-safe 905nm
30x Optical Antivibration zoom
Full HD 30x optical zoom camera with anti-vibration compensation and night vision mode
Thermal camera specification
IR camera resolution
640 x 512 pixels
IR Super Resolution Mode
1 266 x 1 010 pixels (improvement of native resolution up to 1.3 Mpx)
FPA active sensor size
1.088 x 0.8705 cm
Temperature ranges
-25 °C to +150 °C (-13 °F to +302 °F)
-40 °C to +550 °C (-40 °F to +1 022 °F)
optional 50 °C to 1 000 °C (122 °F to 1 832 °F)
optional 400 °C to 1 500 °C (752 °F to 2 732 °F)
Temperature sensitivity
Standard 0.05 °C (50 mK, 0.09 °F) or optional 0.03 °C (30 mK, 0.054 °F)
Accuracy
±2 % or ±2 °C (±3.6 °F) in temperature range 0 °C to +150 °C (32 °F to +302 °F), after camera stabilization
climate chamber and black body testing for all products
Frame rate
30 Hz or < 9 Hz
Spectral range / detector
7.5 – 13.5 ?m / Uncooled VOx microbolometer
Calibration of each lens
Package includes a calibration certificate
Available lenses
18°, 32°, 45°, 69° (exchangeable lenses, all calibrated), visit FOV calculator
Protective filter on lens
Filter protects the lens against external damage during the flight
Thermal image digital zoom
1 – 12x steps
Digital RGB cameras – WIRIS Enterprise is equipped with two RGB cameras
Fixed visual camera
16Mpx resolution
High resolution fixed camera
Resolution: 4 656 x 3 496 pixels (16 Mpx), 1/2.8” IMX298 sensor
Field of view: extra wide DFOV 73.2°, focal 4.35mm
Settings: configuration and stream in advanced auxiliary menu
30x optical zoom camera
Resolution: 1 920 x 1 080 pixels (Full HD), 1/2.8” EXMOR R CMOS sensor
Field of view: 30x optical zoom with vibration compensation and image stabilization, ultra-zoom HFOV 2.3° – extra wide 63.7°, focal 129.0 mm – 4.3 mm
Optical zoom camera Image enhancement
Auto-white balance, WDR, IR cut filtering, DEFOG, 3D noise reduction
Optical focus camera – autofocus
Autofocus with Direct Focus Zoom synchronization
Memory and data recording
Memory
Internal high-speed SSD 128GB or 256GB for image and video recording
External slot for Micro SD card & USB 2.0 for USB stick for taking images
Image and video formats
16Mpx high resolution camera JPEG images
Optical zoom camera Full HD JPEG images,
Radiometric IR JPEG and IR TIFF images
Pix4D and Agisoft compatible for 3D modeling
Digital camera h.264 encode video HD recording
Radiometric full-frame IR recording (raw data recording 30 Hz or < 9 Hz)
Software & SDK
Desktop software
Advanced software ThermoLab for radiometric calibrated analysis
SDK libraries
Stream SDK, Data SDK, CANbus & UART SDK (on request)
Power supply, weight & dimensions
Input supply voltage
9 – 36 VDC, 2-pin HARTING connector
Power dissipation
18W average (21W peak) consumption
Weight
< 680 grams (1.49 lb) including Rangefinder, without IP protection cap
Dimensions (L x W x H)
76 mm x 107 mm x 102 mm (2.99 in x 4.21 in x 4.01 in)
Mounting
2 x 1/4-20 UNC thread (1x bottom side, 1x upper side)
Housing material
Durable aluminium body for long-time measurement stability
