Wiris Pro
Artikelnr.: PM-5779 | HAN: Wiris-Pro
Wichtiger Hinweis zu allen Workswell Kameras:
Sie können bei uns jede Workswell-Kamera bestellen und diese wird dann nach Ihren Wünschen konfiguriert und mit der jeweiligen Linse kalibriert an Sie ausgeliefert. Alle Kameras werden Aufgrund der vielen Kombinationsmöglichkeiten individuell bei Workswell produziert.
Bitte wenden Sie sich an uns, wenn Sie eine Beratung zu den verschiedenen Modellen und Ausführungen benötigen. Unsere Technik kennt sich mit den Workswell-Wärmebildkameras aus und kann Ihnen daher gerne die Unterschiede und die Funktionen erklären um die für Ihre Anwendung passende Kamera zu finden.
Unter folgendem Link finden Sie auch den Workswell "Field of View Calculator" welcher Ihnen bei der Auswahl der passenden Linse behilflich ist:
https://workswell-thermal-camera.com/field-of-view-calculator/

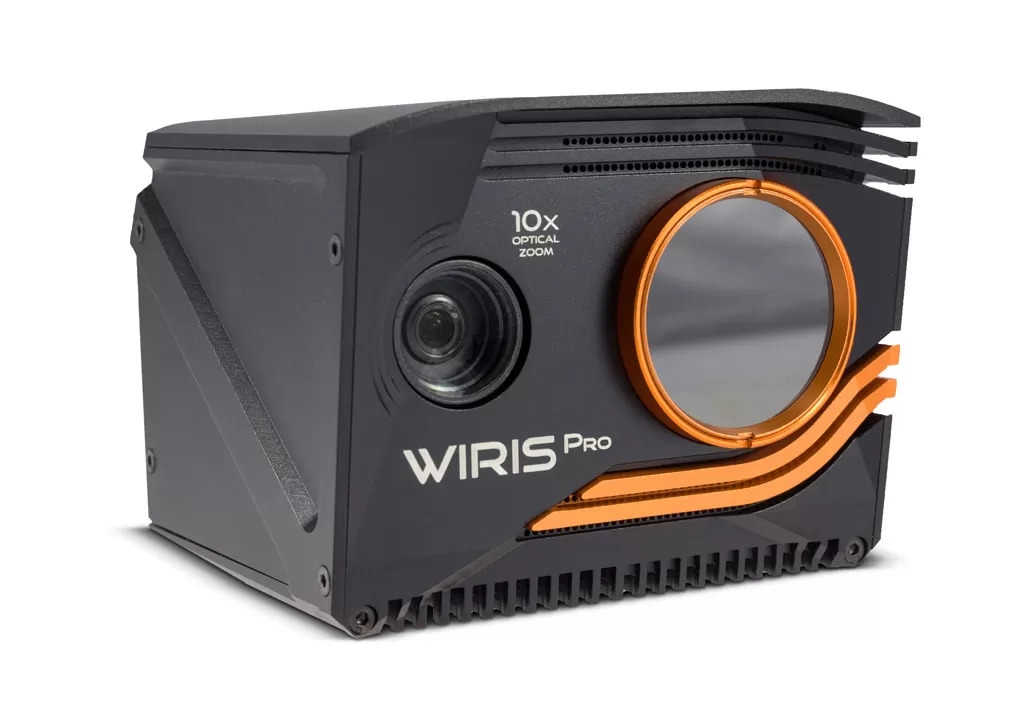

Workswell Wiris Pro Kamera - Radiometrische Inspektions-Thermal -Kamera:
Die Workswell WIRIS Pro ist eine vollständig radiometrische Wärmebildkamera, die speziell für die Verwendung mit unbemannten Luftfahrzeugen (UAVs) oder Drohnen entwickelt wurde. Die WIRIS Pro steht an der Spitze einer neuen Generation von Wärmebildkameras, die für die anspruchsvollsten Anwendungen wie industrielle Inspektionen, Archäologie-Untersuchungen und die Präzisionslandwirtschaft entwickelt wurden.
Highlights:
Inspektionen aus der Luft
Thermal und RGB-Kamera
Hohe Auflösung
Gewichtsparendes Design
Hohe Kompatibilität
Temperatur Messung
Bispektrale Kamera auf dem aktuellen Stand der Technik:
Die Workswell WIRIS Pro ist ein speziell entwickeltes thermodiagnostisches Gerät. Die Wärmebildkamera ist mit einem mikrobolometrischen LWIR-Sensor mit einer Auflösung von 640 x 512 Pixel (im Bereich von 7,5 bis 13,5 μm ) ausgestattet. Der „Super Resolution Mode“ kann ein Thermogramm mit einer Auflösung von 1266 x 1010 Pixel erzeugen. Die RGB-Kamera verfügt über eine Full HD-Auflösung (1920 x 1080 px)und bietet einen absolut konkurrenzlosen optischen Ultrazoom 10 x in Echtzeit (6,9 ° bos 58,2 ° Sichtfeld). Die höchstmögliche Temperatur, die die Wärmebildkamera messen kann beträgt 1500 ° C(2732°F).

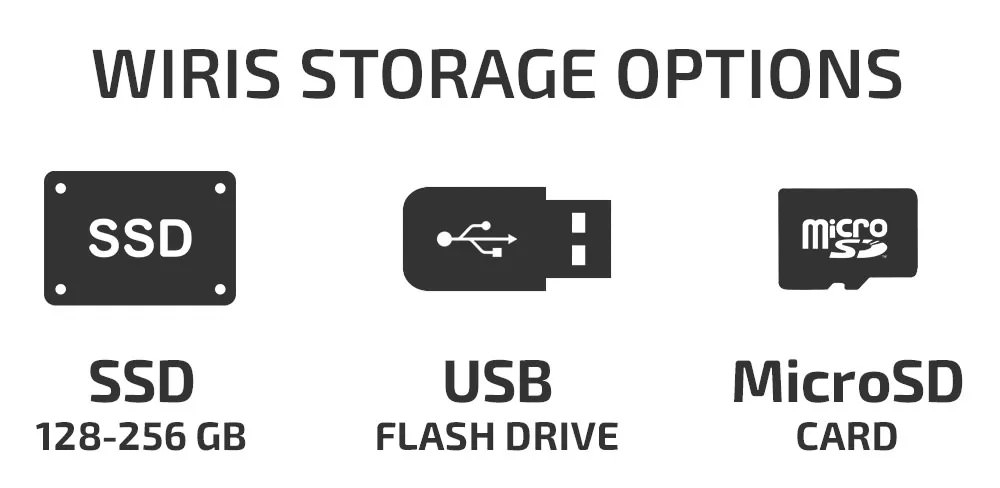

Drei Speicher - Möglichkeiten
Da die WIRIS Pro im Laufe einer einzigen Inspektion eine riesige Menge radiometrischer Daten aufzeichnet hat sich Workswell dazu entschlossen, dass die WIRIS Pro die einzige explizit für Drohneneinsätze vorgesehene Kamera mit eigener SSD sein soll um die optimale Performance zu erreichen. Die WIRIS Pro verfügt gibt es mit zwei vershiedenen Speicherkapazitäten. Entweder als 128GB SSD und 256 GB SSD. Die Daten können auch auf einen externen USB Stick oder auf eine Micro-SD-Karte heruntergeladen werden.
Das WIRIS OS Betriebssystem
Wie alle WIRIS Kameras von Workswell arbeitet auch die WIRIS Pro-Wärmebildkamera auf der Basis der speziell entwickelten WIRIS OS-Plattform. Workswell hat das WIRIS OS entwickelt um die Sicherheit der WIRIS-Systeme gewährleisten zu können und um die Diagnose-Fähigkeiten zu verbessern. Das WIRIS OS ist die einzige Software, die die maximale Ausnutzung der WIRIS Pro Hardware ermöglicht. Die Kombination aus Workswell Hardware und Workswell Software bietet fortschrittliche Messfunktionen, die von keinem anderen am Markt erhältlichen Produkt in dieser Form dargeboten werden.
Das Design der Kamera – Schutzmechanismen für anspruchsvolle Einsätze
Industrielle Inspektionen werden oft in anspruchsvollen Gebieten und Umgebungen durchgeführt. Aus diesem Grund besteht eine hohe Gefahr, dass Inspektionskameras während des Einsatzes beschädigt werden können. Um dieser Gefahr entgegenzuwirken wurde die WIRIS Pro mit einem leichten Aluminium-Gehäuse umschlossen. Die empfindlichste Komponente des gesamten Thermal-Kamera-Systems ist die Kamera-Linse. Diese wird durch eine austauschbare Kappe aus Germanium geschützt.
Präzise Messtechnik
Wir wissen alle, dass industrielle Anwendungen eine ernsthafte Herausforderung für messtechnische Vorhaben darstellen. Um die Genauigkeit der Workswell Kameras angesichts dieser Herausforderungen gewährleisten zu können wird jedes einzelne der Objektive kalibriert. Alle Workswell Wärmebildkameras werden individuell gefertigt und präzise und akkurat kalibriert. Jede Kamera verfügt über ein Kalibrierungszertifikat.
Unzählige Verbindungsmöglichkeiten

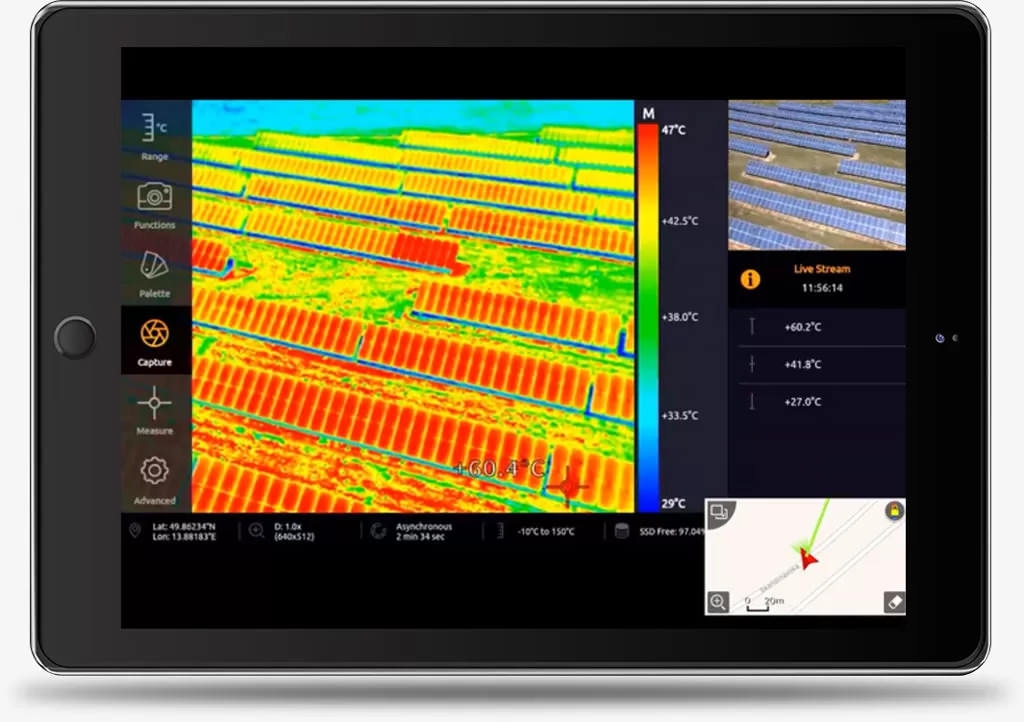

Die WIRIS Pro verfügt über Schnittstellen, die Verbindungen zur Drohne, zur Steuereinheit, zu einem externen GPS-Sensor und zu anderen Geräten ermöglicht. Workswell bietet ein Wi-Fi-Live-Video-Streaming mit geringer Latenz. Zudem ist das WIRIS Stream SDK verfügbar.
Entwickeln Sie Ihre eigenen Anwendungen
Die Workswell WIRIS Pro kommt zusammen mit dem SDK (Standard Development Kit). Dieses ermöglicht Endnutzern die Entwicklung eigener Anwendungen. Diese Nachschlagewerke bieten Zugriff auf weitere Funktionen und helfen dem Entwickler von Anwendungen das Potential der Kamera-Hardware auszunutzen. Es gibt zwei SDK-Varianten – die WIRIS Stream SDK und die WIRIS Data SDK.

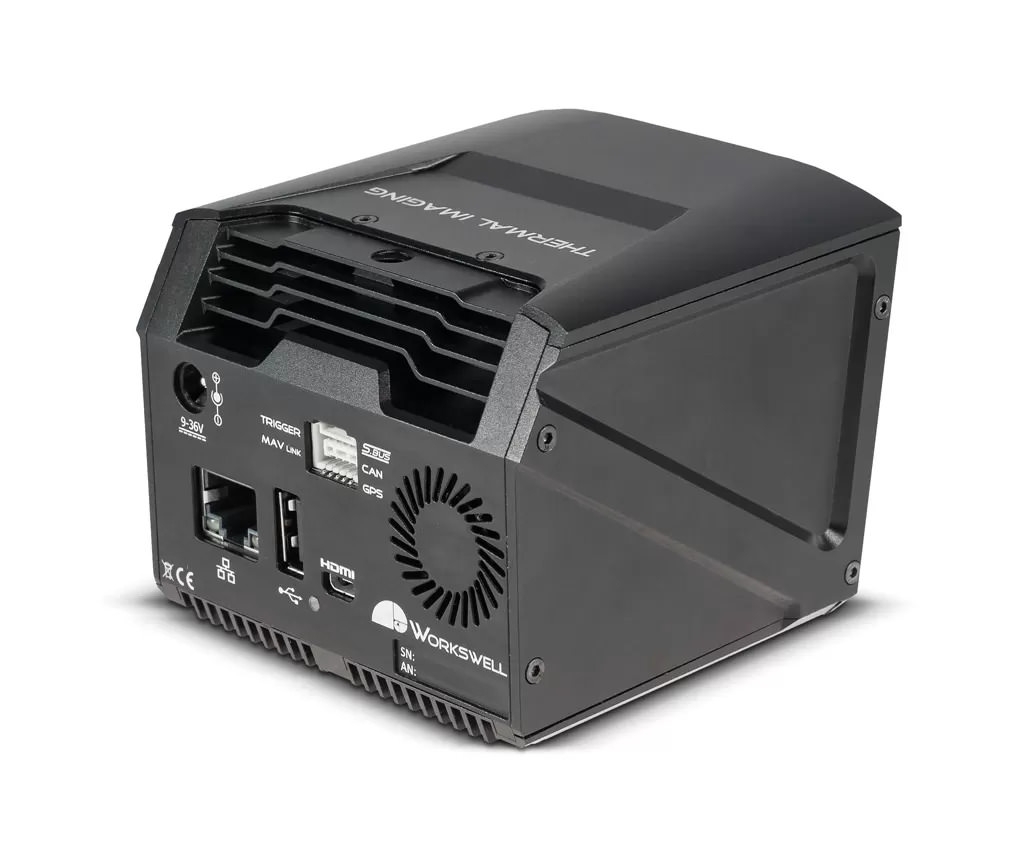

Ports / Anschlussmöglichkeiten
Die Workswell WIRIS Pro bietet eine Vielzahl an Anschlussmöglichkeiten um eine optimale Integration in verschiedenste Anwendungen und Plattformen zu ermöglichen:
S.BUS
CAN bus (DJI M600 and A3 Controller kompatibel)
Ethernet (RJ 45 mit RTPS Streaming and Control Signal Übermittlungoption)
MavLink
GPS Anschlussmöglichkeit
External trigger
CANbus & UART Serial Schnittstelle

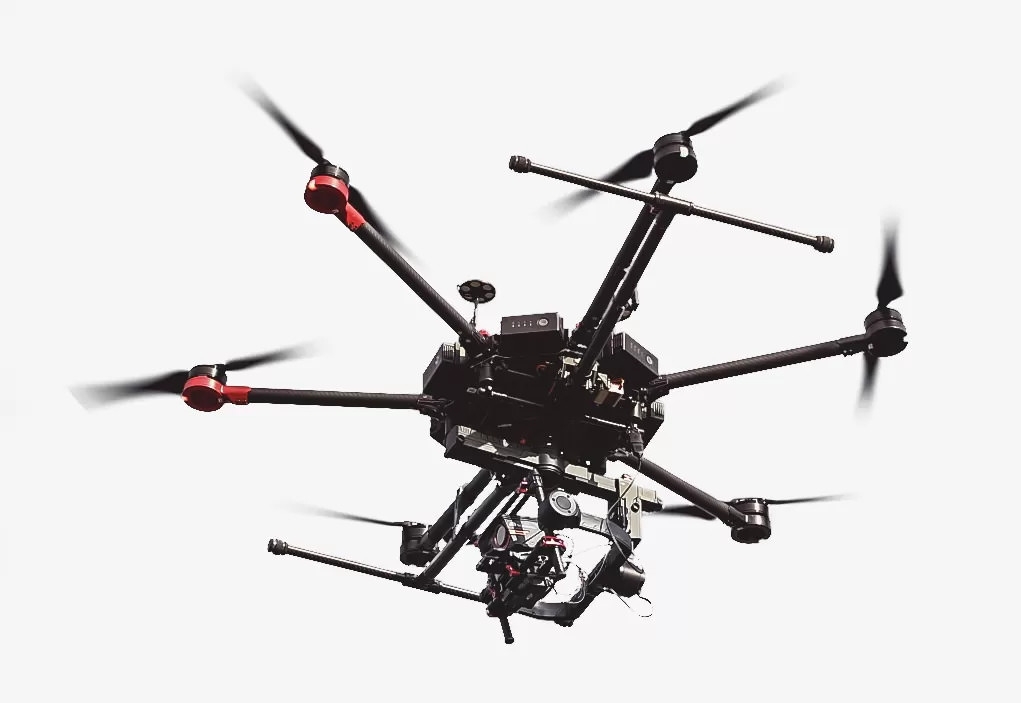

Workswell & Gremsy - Die perfekte Integration Ihrer Kamera für die Nutzung per Drohne:
Als Gremsy Partner bieten wir passend zur jeweiligen Workswell Kamera hochwertige Gimbal Lösungen der Marke Gremsy an. Alle Gremsy Gimbals ermöglichen eine komplette Integration (wie z.B. HDMI, SBUS, Mavlink,...) in die Pixhawk Architektur, sodass Sie Kamera und Gimbal per Fernsteuerung bedienen können.
Gerne stellen wir Ihnen ein Komplettset bestehend aus Kamera + passendem Gimbal und Zubehör zusammen.
Technische Daten der Workswell Wiris Pro Kamera
---
---
Super Resolution Mode
WIRIS Pro takes Super Resolution Mode 1.3Mpx IR images in one shot
Operating onboard system
WIRIS OS for full real-time data streaming and control during the flight * operating system ensures the full access to all camera functions * easy camera control via S.Bus, CAN bus, MavLink, RJ-45 or Trigger
10x Optical Antivibration zoom
Full HD 10x optical zoom camera with anti-vibration compensation
Thermal camera specification
IR camera resolution
640 x 512 pixels
IR Super Resolution Mode
1 280 x 1 024 pixels (improvement of native resolution up to 1.3 Mpx)
FPA active sensor size
1.088 x 0.8705 cm
Temperature ranges
-25 °C to +150 °C (-13 °F to +302 °F) -40 °C to +550 °C (-40 °F to +1 022 °F) optional temperature range 50 °C to 1 000 °C (122 °F to 1 832 °F) optional temperature range 400 °C to 1 500 °C (752 °F to 2 732 °F)
Temperature sensitivity
Standard 0.05 °C (50 mK, 0.09 °F) or optional 0.03 °C (30 mK, 0.054 °F)
Accuracy
±2 % or ±2 °C (±3.6 °F)
Frame rate
30 Hz or 9 Hz
Spectral range / detector
7.5 – 13.5 μm / Uncooled VOx microbolometer
Calibration of each lens
Package includes a calibration certificate
Available lenses
18°, 32°, 45°, 69° (exchangeable lenses, all calibrated), visit FOV calculator
Protective filter on lens
Filter protects the lens against external damage during the flight
Digital zoom
1 – 14x continuous
10-pin digital port Interface
S.BUS CAN bus for DJI M600 and A3 controllers MavLink CANbus & UART External GPS connectivity & External trigger
