Wiris Pro Sc
Artikelnr.: PM-5780 | HAN: Wiris-Pro-SC
Wichtiger Hinweis zu allen Workswell Kameras:
Sie können bei uns jede Workswell-Kamera bestellen und diese wird dann nach Ihren Wünschen konfiguriert und mit der jeweiligen Linse kalibriert an Sie ausgeliefert. Alle Kameras werden Aufgrund der vielen Kombinationsmöglichkeiten individuell bei Workswell produziert.
Bitte wenden Sie sich an uns, wenn Sie eine Beratung zu den verschiedenen Modellen und Ausführungen benötigen. Unsere Technik kennt sich mit den Workswell-Wärmebildkameras aus und kann Ihnen daher gerne die Unterschiede und die Funktionen erklären um die für Ihre Anwendung passende Kamera zu finden.
Unter folgendem Link finden Sie auch den Workswell "Field of View Calculator" welcher Ihnen bei der Auswahl der passenden Linse behilflich ist:
https://workswell-thermal-camera.com/field-of-view-calculator/
Workswell Wiris Pro Sc Kamera - Eine Wärmebildkamera für die anspruchsvollsten Anwendungen:
Die Workswell WIRIS Pro SC ist eine moderne Wärmebildkamera, die für die anspruchsvollsten Anwendungen entwickelt wurde. Sie wird im geologischen, archäologischen, forstwirtschaftlichen sowie im Forschungs- und Bildungs- Umfeld eingesetzt. Sie eignet sich ebenfalls bestens für Untersuchungen im Bereich der Umweltforschung und bei Strukturuntersuchungen an Dämmen, Kaminen und Brücken sowie in unzähligen weiteren Bereichen.
WIRIS PRO SC Highlights:
WIRIS Data SDK und Ethernet Stream SDK
Premium Temperaturempfindlichkeit – 30 mK+
2 x sw CorePlayer Lizenz
2 x vom Anwender austauschbare Linsen sind im Lieferumfang enthalten
Die WIRIS Pro SC ist eine Kamera für die anspruchsvollsten Anwendungen und größten Herausforderungen:
Die Workswell WIRIS Pro SC ist die einzige UAV Wärmebildkamera die alle Anforderungen dieser sehr anspruchsvollen Anwendung erfüllt und dieser gerecht wird.
Höchste Wärmeempfindlichkeit verglichen mit den am Markt verfügbaren Wärmebildkameras ( < 30 mk)
Sehr geringe Temperaturabweichungen, selbst bei langen Flügen
Sehr hohe Thermogramm-Homogenität
Workswell möchte dem Endanwender die größt mögliche Genauigkeit und Präzision ermöglichen

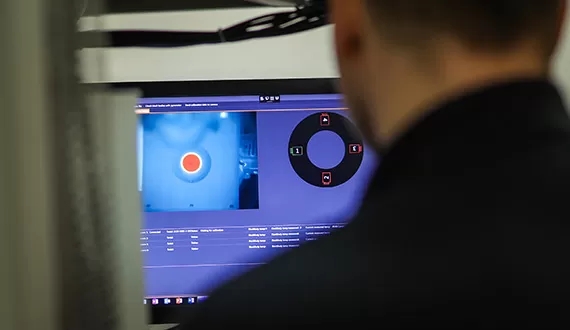

Jede einzelne WIRIS PRO SC Thermalkamera wird in Workswells hauseigener Klimakammer präzise kalibriert. Diese genaue Kalibrierung stellt nicht nur die Genauigkeit der Wärmebildkamera sicher, da diese unterschiedliche Temperaturen misst. Sie ermöglicht zudem die Präzision bei einer Vielzahl von Betriebstemperaturen. Workswell hat mit diesem Prozess eine unerreichte Messgenauigkeit auf dem Gebiet der Luftthermographie erreicht: ti. + - 2° C oder +-2% (+- 3,6 °F).
Hochtemperaturmessung
Viele Anwendungen im Drohnen-Bereich unterscheiden sich von standardmäßigen Anforderungen. Ein Beispiel ist hier die Hochtemperaturmessung. Um dies zu ermöglichen hat Workswell die WIRIS PRO SC konzipiert. Diese Thermalkamera kann, ausgestattet mit einem externen Filter, Temperaturen von bis zu 1500 °C messen.
R&D Software und SDK Support
Die Workswell WIRIS PRO SC wurde speziell für die Forschung und Entwicklung konzipiert. Aus diesem Grund enthält das WIRIS PRO SC Kit die CorPlayer SDK für die Entwicklung benutzerdefinierter Anwendungen mit einer Volumenlizenz für bis zu fünf Anwender.
Diese Bibliotheken bieten Zugriff auf Kernfunktionen und helfen dem Entwickler von Anwendungen das Potential der Kamera-Hardware auszunutzen.

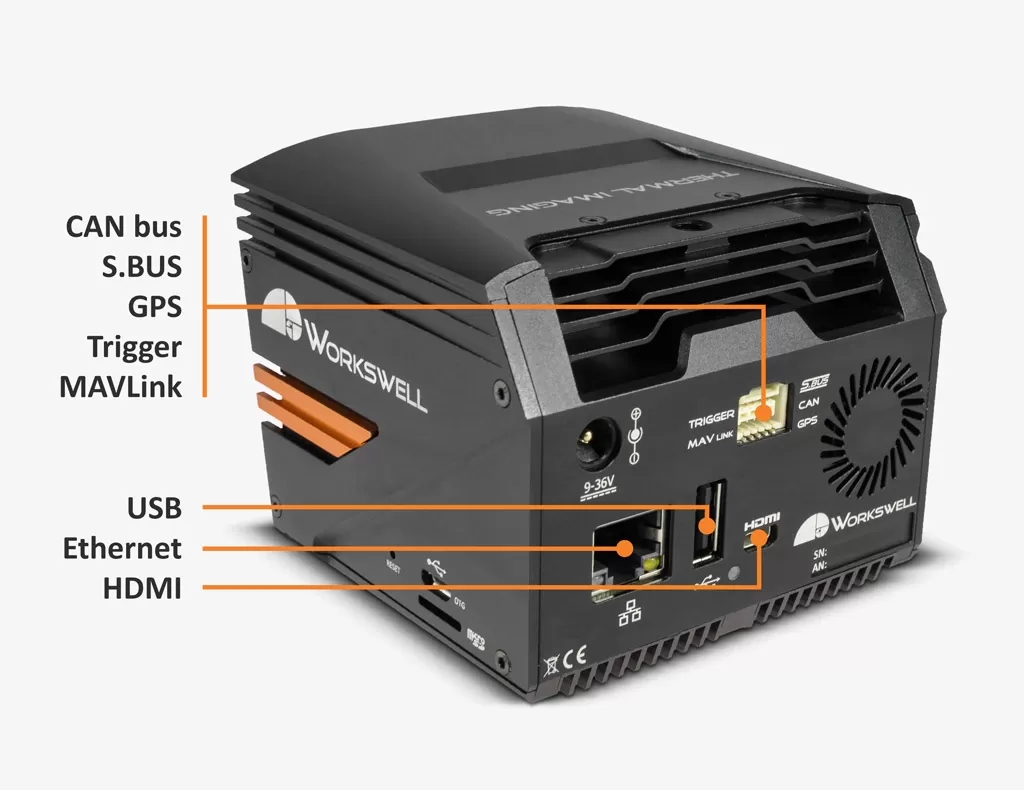

Ports und Schnittstellen:
Die WIRIS Pro SC verfügt über Schnittstellen, die Verbindungen zur Drohne, zur Steuereinheit, zu einem externen GPS-Sensor und zu anderen Geräten ermöglicht. Workswell bietet ein Wi-Fi-Live-Video-Streaming mit geringer Latenz. Zudem ist das WIRIS Stream SDK verfügbar.
S.BUS
CAN bus (DJI M600 and A3 Controller kompatibel)
Ethernet (RJ 45 mit RTPS Streaming and Control Signal Übermittlungoption)
MavLink
GPS Anschlussmöglichkeit
External trigger
CANbus & UART Serial Schnittstelle
Workswell & Gremsy - Die perfekte Integration Ihrer Kamera für die Nutzung per Drohne:
Als Gremsy Partner bieten wir passend zur jeweiligen Workswell Kamera hochwertige Gimbal Lösungen der Marke Gremsy an. Alle Gremsy Gimbals ermöglichen eine komplette Integration (wie z.B. HDMI, SBUS, Mavlink,...) in die Pixhawk Architektur, sodass Sie Kamera und Gimbal per Fernsteuerung bedienen können.
Gerne stellen wir Ihnen ein Komplettset bestehend aus Kamera + passendem Gimbal und Zubehör zusammen.
Austauschbare Linsen
Die WIRIS PRO SC Thermalkamera kann mit einer 18°, 32°, 45° oder 69° Linse bestellt werden. Die Linsen der Kamera können jeder Zeit ausgetauscht werden und eine andere Linse kann ( je nach Anwendung) eingesetzt werden. Es ist empfehlenswert direkt beim Kauf (sofern benötigt) mehrere Linsen mit zu bestellen, da jede einzelne Linse für die jeweilige Kamera kalibriert wird. Es können auch zu einem späteren Zeitpunkt weitere Linsen hinzu gekauft werden, in diesem Fall muss dann aber die Kamera zu Workswell eingesendet werden und dort wird die neue Linse dann passend zur Kamera kalibriert.
https://workswell-thermal-camera.com/field-of-view-calculator/
Mit dem WIRIS Betriebssystem das ganze Potential der Kamera ausschöpfen
Das WIRIS-Betriebssystem wird bereits seit vier Jahren entwickelt und wurde an jeder vorherigen Generation der Workswell WIRIS Kameras getestet. Mit diesem Betriebssystem kann das ganze Potential der Sensor- und Computer-Hardware der Kamera ausgeschöpft werden. Durch das ausgeklügelte Betriebssysem können Funktionen genutzt werden, die von ähnlichen Produkten ohne Betriebssystem nicht erreicht werden können.
Technische Daten der Workswell Wiris Pro SC Kamera
---
---
Super Resolution Mode
WIRIS Pro takes Super Resolution Mode 1.3Mpx IR images in one shot
Operating onboard system
WIRIS OS for full real-time data streaming and control during the flight * operating system ensures the full access to all camera functions * easy camera control via S.Bus, CAN bus, MavLink, RJ-45 or Trigger * DATA SDK and Stream SDK via Ethernet included in the package
10x Optical Antivibration zoom
Full HD 10x optical zoom camera with anti-vibration compensation
Thermal camera specification
IR camera resolution
640 x 512 pixels
IR Super Resolution Mode
1 266 x 1010 pixels (improvement of native resolution up to 1.3 Mpx)
FPA active sensor size
1.088 x 0.8705 cm
Temperature ranges
-25 °C to +150 °C (-13 °F to +302 °F) -40 °C to +550 °C (-40 °F to +1 022 °F) optional temperature range 50 °C to 1 000 °C (122 °F to 1 832 °F) optional temperature range 400 °C to 1 500 °C (752 °F to 2 732 °F)
Temperature sensitivity
Standard 0.03 °C (30 mK, 0.054 °F)
Accuracy
±2 % or ±2 °C (±3.6 °F) (in temperature range 0 °C to +150°C) (32 °F to +302 °F)
Frame rate
30 Hz or 9 Hz
Spectral range / detector
7.5 – 13.5 μm / Uncooled VOx microbolometer
Calibration of each lens
Package includes a calibration certificate
Available lenses
18°, 32°, 45°, 69° (exchangeable lenses, all calibrated) two lenses included in the standard package all lenses calibrated including calibration certificate
Protective filter on lens
Filter protects the lens against external damage during the flight
Digital zoom
1 – 14x continuous
10-pin digital port Interface
S.BUS CAN bus for DJI M600 and A3 controllers MavLink CANbus & UART External GPS connectivity & External trigger
