Wiris Security
Artikelnr.: PM-5781 | HAN: Wiris-Security
Wichtiger Hinweis zu allen Workswell Kameras:
Sie können bei uns jede Workswell-Kamera bestellen und diese wird dann nach Ihren Wünschen konfiguriert und mit der jeweiligen Linse kalibriert an Sie ausgeliefert. Alle Kameras werden Aufgrund der vielen Kombinationsmöglichkeiten individuell bei Workswell produziert.
Bitte wenden Sie sich an uns, wenn Sie eine Beratung zu den verschiedenen Modellen und Ausführungen benötigen. Unsere Technik kennt sich mit den Workswell-Wärmebildkameras aus und kann Ihnen daher gerne die Unterschiede und die Funktionen erklären um die für Ihre Anwendung passende Kamera zu finden.
Unter folgendem Link finden Sie auch den Workswell "Field of View Calculator" welcher Ihnen bei der Auswahl der passenden Linse und Kamera behilflich ist:
https://workswell-thermal-camera.com/field-of-view-calculator/

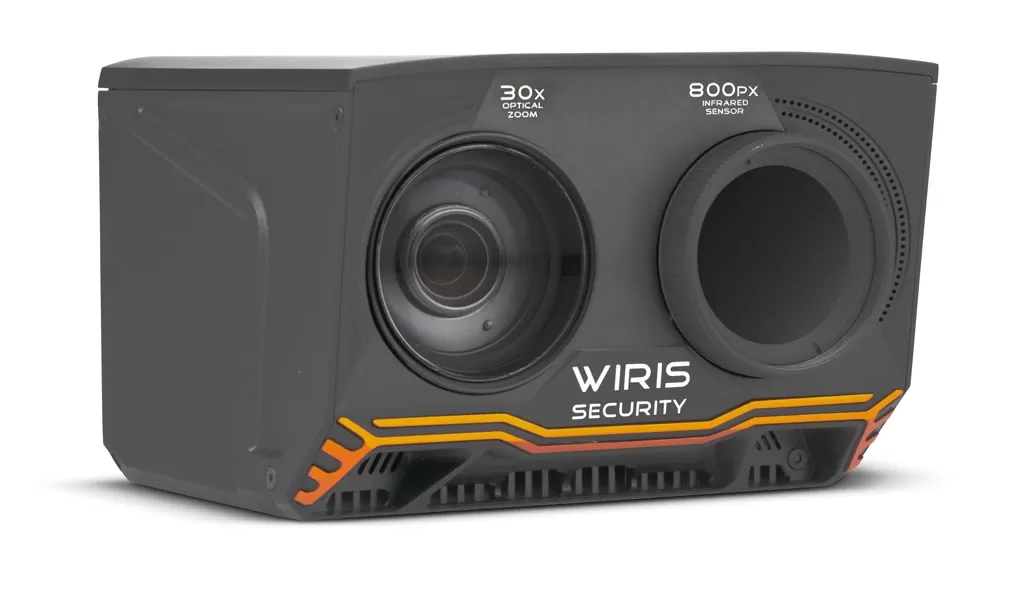

Workswell WIRIS Security - Thermal Überwachungskamera:
Workswell hat eine spezielle Kamera für Sicherheits-, Such- und Rettungsaktionen entwickelt: die WIRIS Security. Diese Wärmebildkamera wurde speziell für den Einsatz auf Drohnen oder UAVs entwickelt um in lebensbedrohlichen Situationen eingesetzt zu werden. Die WIRIS Security unterstützt Einsatzteams nicht nur bei der Suche nach vermissten Personen, sie verbessert auch die Überwachung von Gebäuden und Außenbereichen, wird bei der Brandbekämpfung eingesetzt oder aber auch bei Forschungsarbeiten auf Feldern und bei der Wildtierüberwachung.
WIRIS Security Highlights:
Sicherheitsüberwachung
Thermal und RGB Kamera
Hohe Auflösung
Gewichtsparendes Design
Hohe Kompatibilität
Hot-Spot-Erkennung

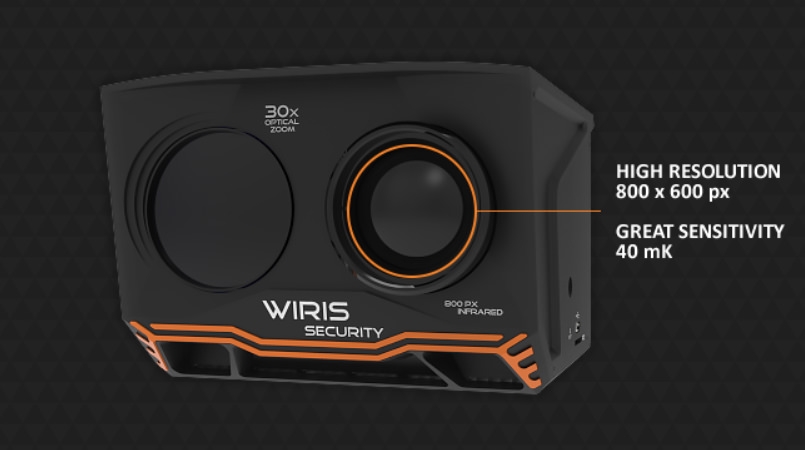

Wärmebildkamera mit 800x600 Auflösung
Die Wärmebildkamera WIRIS Security von Workswell wurde entwickelt um Such-und Rettungsaktionen aktiv zu verbessern. Der hochauflösende Imager bietet eine native Auflösung von 800 x 600 px und eine große Bandbreite an Objektiven. Diese Kamera verfügt über eine hervorragende Temperaturempfindlichkeit und ist durch ein leichtes aber dennoch sehr robustes, stabiles Aluminium-Gehäuse geschützt. Das Gewicht der kompakten Kamera beträgt 780g, die Abmessungen belaufen sich auf 11 x 80 x 103 mm. Der Spektralbereich der Wärmebildkamera entspricht dem Industriestandard einer LWIR Kamera: 7,5 – 13,5μm
Die Workswell WIRIS Security verfügt über ein konkurenzloses Mikrobolometer mit einer Auflösung von 800 x 600 px. Dieses Feature positioniert die WIRIS Security als klaren Marktführer. Keine andere an einer Drohne montierbare Wärmebildkamera am Markt kann mit diesen Werten mithalten oder konkurrieren. Die Erkennungsempfindlichkeit der WIRIS Security liegt bei 40 mK. Diese Qualität macht die Kamera zu einer unverzichtbaren Hilfe bei Such- und Rettungsaktionen. Das Objektiv mit einer Brennweite von 35mm bietet ein Sichtfeld von 21,2° x 16,2° sowie Funktionen zur Verbesserung der Bildqualität. Zur Verfügung stehen zwei Bildfrequenzoptionen: 9 Hz und 25 Hz. Die Videoausgabe über den HDMI-Anschluss ist ebenfalls gegeben.
Hochmoderne 30 fach optische Zoom RGB Kamera
Zusätzlich zu der hochempfindlichen Wärmebildkamera verfügt die WIRIS Security über eine spezielle RGB-Kamera (Visual-Band). Dieser Imager wurde so konzipiert, dass er in der Dämmerung und im Morgengrauen hochempfindlich ist und selbst bei einem Mindestlicht von 0,0008 Lux ein klares Bild liefert. Da die Brennweite und das Sichtfeld in Intervallen von 129,0 mm-4,3mm oder 2,3° - 3,7° variabel sind liefert die Kamera bis zu 30x optischen Zoom. Die WIRIS Security Kamera bietet darüber hinaus eine große Bandbreite von Funktionen wie den automatischen Wechsel vom Tag-zum Nachtmodus, den Kompensationsmodus für Nebelaufprall und die erweiterte Bildstabilisierung.
Das Team von Workswell hat die über Jahre gesammelte Erfahrung in der Entwicklung von Wärmebildkameras genutzt und gebündelt um für alle Sicherheits-, Such- und Rettungsaktionen die ideale Wärmebildkamera, die WIRIS Secutity , zu designen und zu entwickeln. Workswell erkannte, dass eine hochwertige RGB-Kamera ein wesentlicher Bestandteil des Gesamtsystems im Rettungs-Bereich ist. Es ist nach der Wärmebildkamera der zweit wichtigste Faktor.

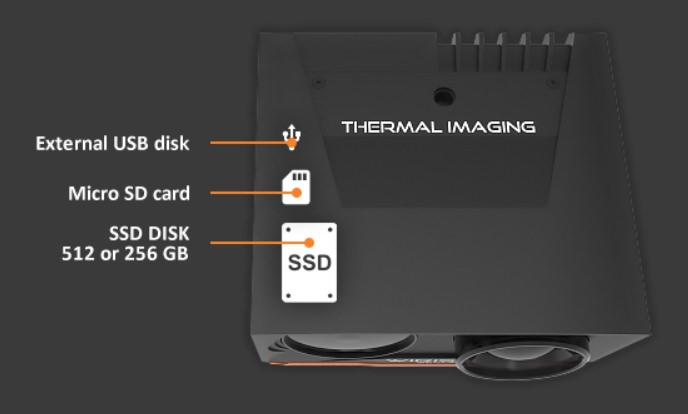

Schneller SSD Speicher integriert:
Die Workswell WIRIS Security Überwachungskamera wurde mit einer integrierten SSD mit 512 GB oder 256 GB Speicher ausgestattet. Zudem können Daten auf USB Sticks oder eine MicroSD Karte kopiert werden.
Ports und Schnittstellen:
Die Workswell WIRIS Security verfügt über Schnittstellen, die Verbindungen zur Drohne, zur Steuereinheit, zu einem externen GPS-Sensor und zu anderen Geräten ermöglicht. RTSP-Video-Streaming, Bild- und Befehlsübertragung über Wi-Fi gehören zu den weiteren Funktionen der WIRIS. Diese Funktionen werden vom RJ 45-Ethernet-Port bereitgestellt.
S.BUS
CAN bus (DJI M600 and A3 Controller kompatibel)
Ethernet (RJ 45 mit RTPS Streaming and Control Signal Übermittlungoption)
MavLink
GPS Anschlussmöglichkeit
External trigger
CANbus & UART Serial Schnittstelle
Non ITAR Produkt:
Es handelt sich bei der Workswell WIRIS Secutity um ein Non ITAR Produkt (International Traffic in Arms Regulations). Diese Kamera wurde als Non-ITAR-Produkt eingestuft. Aus diesem Grund ist der Verkauf, Export und Import dieser Wärmebildkamera einfacher und schneller als bei einer ITAR-Einheit. Für die WIRIS Security müssen keine umfangreichen gesetzlichen Anforderungen erfüllt werden.
Entwickeln Sie Ihre eigenen Anwendungen:
Die Workswell WIRIS Security kommt zusammen mit dem SDK (Standard Development Kit). Dieses ermöglicht Endnutzern die Entwicklung eigener Anwendungen. Diese Bibliotheken bieten Zugriff auf Kernfunktionen und helfen dem Entwickler von Anwendungen das Potential der Kamera-Hardware auszunutzen.
Workswell & Gremsy - Die perfekte Integration Ihrer Kamera für die Nutzung per Drohne:
Als Gremsy Partner bieten wir passend zur jeweiligen Workswell Kamera hochwertige Gimbal Lösungen der Marke Gremsy an. Alle Gremsy Gimbals ermöglichen eine komplette Integration (wie z.B. HDMI, SBUS, Mavlink,...) in die Pixhawk Architektur, sodass Sie Kamera und Gimbal per Fernsteuerung bedienen können.
Gerne stellen wir Ihnen ein Komplettset bestehend aus Kamera + passendem Gimbal und Zubehör zusammen.
Das WIRIS OS Betriebssystem:
Die WIRIS Security Kamera ist mit dem WIRIS OS-Betriebssystem ausgestattet. Dieses wurde mit vielen Funktionen versehen, die speziell für Sicherheits-, Such- und Rettungsvorgänge entwickelt wurden. Diese Plattform ermöglicht die optimale Ausnutzung beider Kameras. Für die Wärmebildkamera bietet WIRIS OS einen bispektralen Koaxialzoom mit 12-fachem Digitalzoom und einen bis zu 30-fachen optischen Zoom für den RGB-Imager. Zusätzlich verbessert künstliche Intelligenz die Erkennung von Personen im Bild. Alle Funktionen sind während des Fluges der Drohne über die Fernsteuerung einstell und abrufbar.
Eine kompakte Bauform und ein geringes Gewicht:
Mit einem Gewicht von <780g und einer kompakten Bauform kann die Wiris Security mit einer Vielzahl an Drohnen eingesetzt werden.
Technische Daten der Workswell Wiris Security Kamera
WIRIS Security Key feature specification
High sensitivity Night vision modes in visual Full HD camera
Advanced Noise Reduction Technology * filters noise from the image for clearer results in low-light conditions * the de-fog feature allows clearer viewing in foggy or misty scenes * when the feature is activated, the camera detects the haze level and automatically applies the required effects. Auto IR-cut Filter Function * in low-light conditions, the camera automatically switches from Day to Night vision mode * the IR-cut filter function allows to boost sensitivity for clear pictures in darkness. Wide-D Image Processing Technology * gives the ability to see clear, detailed images in high-contrast or backlit environments
Operating onboard system
WIRIS OS for full real-time data streaming and control during the flight * operating system ensures the full access to all camera functions * easy camera control via S.Bus, CAN bus, MavLink, RJ-45 or Trigger
30x Optical Antivibration zoom
Full HD 30x optical zoom camera with anti-vibration compensation
Thermal camera specification
IR camera resolution
800 x 600 pixels
Scene range
-20 °C to +150 °C
Temperature sensitivity
Extra sensitivity of 0.04 °C (40 mK)
Frame rate
25 Hz or 9 Hz
Spectral range / detector
7.5 – 13.5 μm / Uncooled VOx microbolometer
Available lenses
35 mm (21.2° x 16.2°)
Digital zoom
1 – 12x continuous
Digital visual camera
Resolution
1 920 x 1 080 pixels (Full HD), 1/2.8” EXMOR R CMOS sensor
Optical zoom
30x optical zoom with vibration compensation and image stabilization
Minimum illumination
0.0008 lux (ICR on, Slow shutter 1/4s, High sensitivity on)
View angle / Focal length
Ultra zoom 2.3° – extra wide 63.7° / 129.0 mm – 4.3 mm
Focus and exposure time
Autofocus with automatic or manual exposure time control
Image enhancement
Auto-white balance, WDR, IR cut filtering, DEFOG, 3D Noise reduction
Memory and data recording
Memory
Internal high-speed SSD 256 GB or 512 GB for image and video recording External slot for Micro SD card & USB 2.0 for USB stick for taking images
Image and video formats
Image and video formats
Digital camera Full HD JPEG images Digital camera h.264 encode video HD recording Infrared camera h.264 encode video Full frame 25 Hz recording
GPS geo-tagging (image & video)
GPS tagging (image & video)
MavLink or External GPS or DJI A3 controllers compatible via CAN bus
Interfaces & real-time remote control
10-pin digital port
S.Bus CAN bus (compatible with DJI M600 and A3 controllers) MavLink External GPS connectivity External trigger CANbus & UART
Ethernet (RJ-45) port
SDK & RTSP video streaming and camera control
Micro USB 2.0 port
USB 2.0 Mass storage Camera control and video streaming (optional on request only)
Remote control system
WIRIS OS ensures real-time control of all camera functions during the flight
Remote control options
S.Bus protocol CAN bus for real-time control on DJI M600 and GPS geo-tagging RJ-45 for wireless uplink installation (video streaming and camera control)
Micro HDMI video output
1 280 x 720 pixels (720p), Aspect ratio 16:9, Micro HDMI video output.
Camera functions
Pallets: 19 changeable pallets for different flying conditions Multi-camera modes: Full screen mode, IR only, VIS only, Picture in Picture Periodic capturing: From 1s, IR and VIS images simultaneously DDE function: Digital Detail Enhancement for high dynamic range imagery NUC control settings: Automatic or manual
Power supply, weight & dimensions
Input supply voltage
9 – 36 VDC, Coaxial 2.1 x 5.5 mm, outer shell – GND
Power dissipation (avg.)
19 W
Weight
< 780 grams
Dimensions (L x W x H)
111 mm x 80 mm x 103 mm
Mounting
3 x 1/4-20 UNC threads around the camera
Housing material
Durable aluminium body with ABS parts
Environmental
Operating temperature range
-20 °C to +55 °C
Storage temperature range
-30 °C to +60 °C
