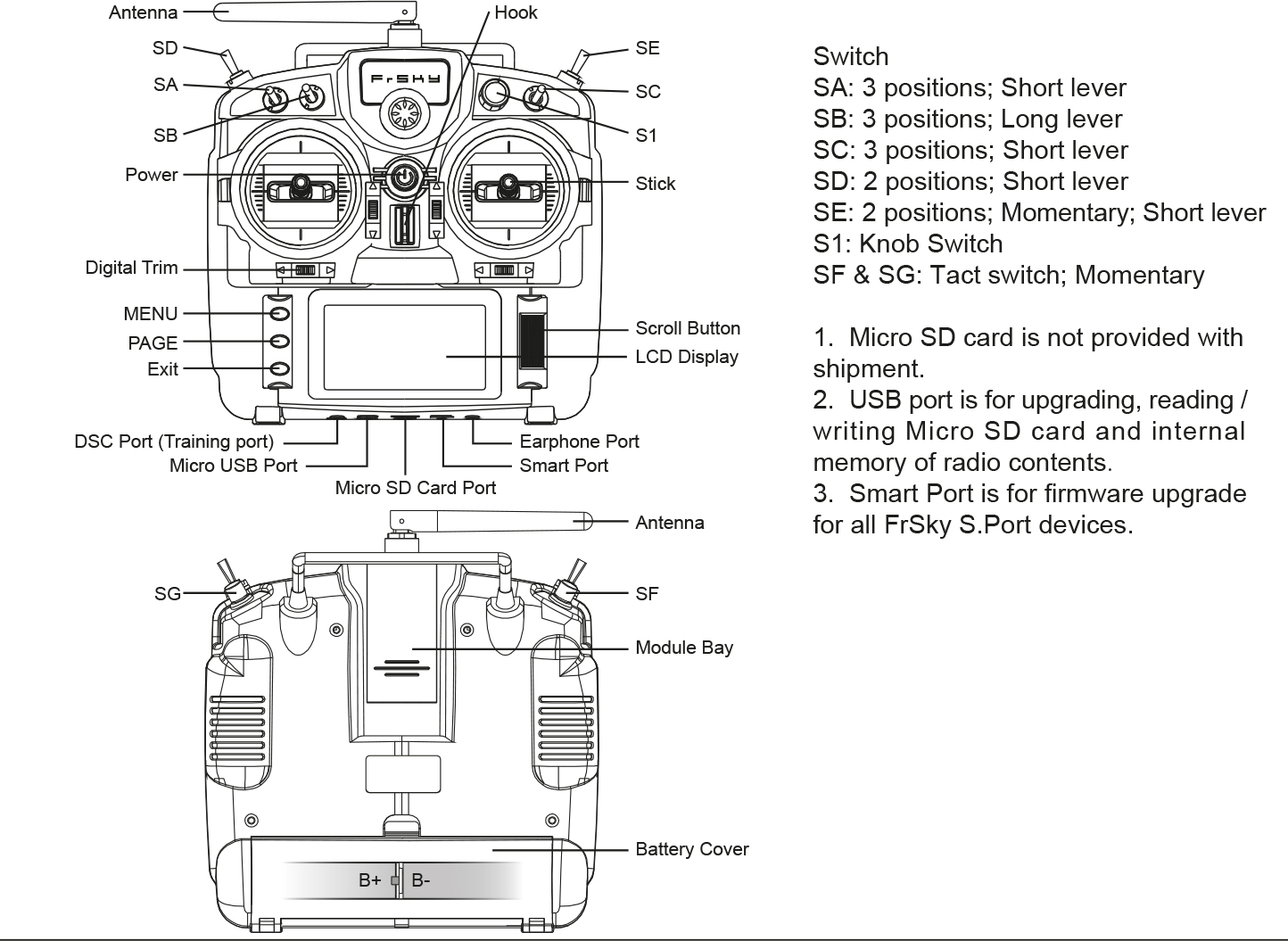

Frsky Taranis X9 Lite S Übersichtsseite

FrSKY 2.4GHz Taranis X9 Lite S ACCESS Kurzanleitung

Einsetzen der 18650 Akkus:

Öffnen Sie den Deckel an der Rückseite und achten Sie beim Einsetzen der Akkus auf die korrekte Polung. Setzen Sie den Adapter wie im Akkufach eingezeichnet polrichtig zwischen den beiden Zellen ein.

Warnhinweise:

Achten Sie immer auf die korrekte Polung und benutzen Sie ausschließlich geeignete 18650 Zellen. Achten Sie immer auf eine ausreichende Ladung und benutzen Sie keine leeren Zellen zum Fliegen. Entfernen Sie nicht die Batterien während am Sender die „Voltage Warning“ Meldung blinkt, dies kann zu einem Datenverlust führen. Verwenden Sie den Sender nicht, wenn Sie eine „Backup Error“ Meldung erhalten.

Ladung per USB:

Warnhinweise:

Achtung! Die Ladefunktion ist ausschließlich für 2S Lipos / 2S Lion vorgesehen. Ein Laden von NIMH Akkus ist nicht möglich und kann den Sender und weitere Komponenten beschädigen.

Der Ladeadapter muss über mindestens 2A verfügen und eine Spannung von 5V (+0.2V) liefern.

Verwendung einer Micro SD Karte:

Im Lieferumfang ist keine Micro SD Karte enthalten.

Warnhinweise: Wechseln Sie die SD-Karte ausschließlich bei ausgeschaltetem Sender und stecken Sie die Karte immer vorsichtig in den Kartenslot um diesen nicht zu beschädigen.

Bindevorgang (ACCST – D16):

Durch den Bindevorgang wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.

Der Vorgang muss einmalig bei Neuinstallation oder z.B. bei Wechsel des Modellspeichers durchgeführt werden.

Vorgehensweise:

1. Schalten Sie Ihren Sender ein, wechseln Sie auf den gewünschten Modellspeicher und wählen Sie dort „binden“ aus. Der Sender wird durch Töne den Bindemodus anzeigen.

2. Gehen sie Anhand der Tabelle der Empfängeranleitung vor um den Empfänger in den gewünschten Bindemodus zu versetzen. Je nach Variante muss ggfs. ein Jumper genutzt oder die F/S Taste am Empfänger gedrückt werden, während Sie diesen mit Spannung versorgen.

3. Schalten Sie nun am Sender den Binde-Modus aus.

4. Empfänger und Sender sind nun miteinander gebunden.

5. Schalten Sie Empfänger und Sender aus und wieder an. Der Empfänger zeigt nun durch die grüne Status LED den erfolgreichen Bindezustand an.

Registrierung und Bindevorgang (ACCESS):

Durch die Registrierung wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.

Vorgehensweise:

1. Bringen Sie das Sendemodul in den Registriermodus (REG).

1.1 Für die Taranis schalten Sie dazu den Sender an, gehen in den Punkt MENU – Model SETUP – PAGE 2, wählen Sie „External RF / R9M ACCESS und dort den Punkt REG aus.

2. Halten Sie die F/S Taste am Empfänger gedrückt während Sie diesen mit Spannung versorgen. Die rote und grüne LED am Empfänger wird aufleuchten um den REG Status anzuzeigen. Wählen Sie am Sender nun ENTER aus. Die rote und grüne LED werden blinken um im Display wird Registration OK. Angezeigt.

3. Schalten Sie den Empfänger aus.

4. Bewegen Sie den Cursor zum Punkt 1 (Bind)

5. Versorgen Sie den Empfänger nun wieder mit Spannung. Die grüne LED wird leuchten um den Binde-Status anzuzeigen. Wählen Sie nun den Empfänger im Sender aus. Die grüne LED wird weiterhin leuchten und die rote kurz blinken. Auf dem Display des Senders wird (Bind Successful) angezeigt.

6. Verlassen Sie nun das Bindemenü. Die grüne LED blink nun, die rote LED ist aus. Der Empfänger ist erfolgreich gebunden.

Reichweitentest:

Vor jedem Flug sollte ein Reichweitentest durchgeführt werden, da Reflektionen von z.B. Gebäuden, oder Bäumen, die Signalstärke beeinflussen oder das Signal stören können.

1. Platzieren Sie das Modell mindestens 60cm über dem Boden auf einem nicht metallischen Untergrund (z.B. Stuhl, Holzbank,...)

2. Die Antennen sollten im Modell verteilt sein und nicht den Boden berühren.

3. Die Senderantenne sollte sich in einer vertikalen Position befinden.

4. Schalten Sie den Sender ein und wählen Sie im Menü „Range Check“ aus. Die Sendeleistung wird auf ca. 1/30 reduziert.

5. Laufen Sie langsam vom Modell weg und bewegen dabei die Steuerknüppel um die Funktionsfähigkeit zu prüfen.

6. Beenden Sie den „Range Check“ im Menü um wieder die volle Sendeleistung zu nutzen.

Failsafe Einstellungen (am Sender):

Die Failsafe Einstellung ist eine nützliche Funktion bei der die Kanäle am Empfänger im Fall eines Signalverlustes eine vorgegebene Position einnehmen werden.

Um die Failsafe Einstellung zu ändern müssen Sie den Empfänger neu binden und die Einstellungen von vorne beginnen.

!Achtung! Sofern keine Failsafe Einstellungen getroffen werden behält der Empfänger automatisch die letzte Position der Kanäle bei bevor der Signalverlust aufgetreten ist. (Dies kann z.B. dazu führen, dass das Modell immer weiter wegfliegen würde).

Es gibt drei Failsafe Modi: No Pulse, Hold, Custom.

- No Pulse (keine Signalausgabe): Bei Signalverlust wird auf keinem Kanal ein Impuls ausgegeben. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.

- Hold (Signale halten): Bei Signalverlust werden die letzten Werte beibehalten. Wählen Sie im Menü die Einstellung und warten Sie 9 Sekunden bis der Wert übernommen wird.

- Custom (Benutzerdefinierte Werte pro Kanal): Bei Signalverlust werden die für jeden Kanal definierten Werte angefahren. Wählen Sie mit den Cursortasten im Failsafe Screen für jeden Kanal den gewünschten Wert aus. Bestätigen Sie mit Enter die Eingabe für diesen Kanal. Mit einem langen Druck auf Enter können Sie das Menü verlassen. Warten Sie 9 Sekunden bis der Wert übernommen wird.
