FrSKY 2.4GHz X8R Empfänger Kurzanleitung
Technische Daten:
Abmessungen: 46,5 x 26,8 x 14, 2 (L x B x H)
Gewicht: 16,6g
Kanäle: 16 Kanal (Konventionell CH1-CH8, Kanal 1-16 per SBUS)
Betriebsspannung: 4V-10V
Stromverbrauch: 100mA bei 5V
Firmware: Updatebar
Kompatibilität: FrSky X-Serie, X9D, X9DP, X9E, X12S im D16 Modus

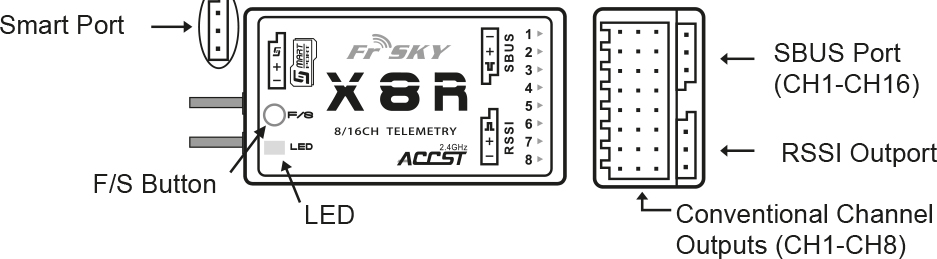

Features:
Smart Port Telemetrie BUS System
SBUS Ausgang
Zwei X8R können kombiniert werden so dass 16 physische Kanäle zur Verfügung stehen.
Bindevorgang:
Durch den Bindevorgang wird der Empfänger einem spezifischen Sender fest zugwiesen. Ein Empfänger kann immer nur mit einem Sender gebunden sein.
Der Vorgang muss einmalig bei Neuinstallation oder z.B. bei Wechsel des Modellspeichers durchgeführt werden.
Vorgehensweise:
1. Schalten Sie Ihren Sender ein, wechseln Sie auf den gewünschten Modellspeicher und wählen Sie dort „binden“ aus. Der Sender wird durch Töne den Bindemodus anzeigen.
2. Gehen sie Anhand der Tabelle vor um den Empfänger in den gewünschten Bindemodus zu versetzen. Je nach Variante muss ggfs. ein Jumper genutzt oder die F/S Taste am Empfänger gedrückt werden, während Sie diesen mit Spannung versorgen.
3. Schalten Sie nun am Sender den Binde-Modus aus.
4. Empfänger und Sender sind nun miteinander gebunden.
5. Schalten Sie Empfänger und Sender aus und wieder an. Der Empfänger zeigt nun durch die grüne Status LED den erfolgreichen Bindezustand an.
Mode | Kanalausgabe | Telemetrie | Jumper setzen (Signalleitung) | F/S Taste |
Mode 1 (D8) | CH1-CH8 | Ja | CH7-CH8 | Halten Sie die F/S Taste nicht gedrückt während Sie den Empfänger mit Spannung versorgen. |
Mode 2 (D16) | CH1-CH8 | Nein | CH3&CH4 | Halten Sie die F/S Taste gedrückt während Sie den Empfänger mit Spannung versorgen. |
Mode 3 (D16) | CH9-CH16 | Nein | CH1&CH2 | |
Mode 4 (D16) | CH9-CH16 | Ja | CH1&CH2 CH3&CH4 | |
Mode 5 (D16) | CH1-CH8 | Ja | Kein Jumper |
LED Anzeige am Empfänger:
Grüne LED | Rote LED | Status |
An | Blinkend | Bindevorgang |
Blinkend | Aus | Normal |
Aus | Blinkend | Signal verloren |
Zweimal Blinkend | Aus | Failsafe gespeichert |
Reichweitentest:
Vor jedem Flug sollte ein Reichweitentest durchgeführt werden, da Reflektionen von z.B. Gebäuden, oder Bäumen, die Signalstärke beeinflussen oder das Signal stören können.
1. Platzieren Sie das Modell mindestens 60cm über dem Boden auf einem nicht metallischen Untergrund (z.B. Stuhl, Holzbank,...)
2. Die Antennen sollten im Modell verteilt sein und nicht den Boden berühren.
3. Die Senderantenne sollte sich in einer vertikalen Position befinden.
4. Schalten Sie den Sender ein und wählen Sie im Menü „Range Check“ aus. Die Sendeleistung wird auf ca. 1/30 reduziert.
5. Laufen Sie langsam vom Modell weg und bewegen dabei die Steuerknüppel um die Funktionsfähigkeit zu prüfen.
6. Beenden Sie den „Range Check“ im Menü um wieder die volle Sendeleistung zu nutzen.
Failsafe Einstellungen:
Die Failsafe Einstellung ist eine nützliche Funktion bei der die Kanäle am Empfänger im Fall eines Signalverlustes eine vorgegebene Position einnehmen werden.
Um die Failsafe Einstellung zu ändern müssen Sie den Empfänger neu binden und die Einstellungen von vorne beginnen.
!Achtung! Sofern keine Failsafe Einstellungen getroffen werden behält der Empfänger automatisch die letzte Position der Kanäle bei bevor der Signalverlust aufgetreten ist. (Dies kann z.B. dazu führen, dass das Modell immer weiter wegfliegen würde).
Möglichkeit 1: Benutzerdefinierte Failsafe Einstellung:
1. Binden Sie den Empfänger wie unter Punkt Binden beschrieben und schalten Sie Sender und Empfänger ein.
2. Bringen Sie alle Knüppel und Schalter in die gewünschte Position.
3. Drücken Sie kurz (weniger als 1 Sekunde) auf die F/S Taste am Empfänger. Die grüne LED wird zweimal kurz aufleuchten um die Einstellungen zu bestätigen.
Möglichkeit 2: Keine Signalausgabe bei Signalverlust
1. Binden Sie den Empfänger wie unter Punkt Binden beschrieben und schalten Sie den Sender aus. Der Empfänger bleibt eingeschaltet.
2. Drücken Sie kurz (weniger als 1 Sekunde) auf die F/S Taste am Empfänger um die Einstellung zu bestätigen.
Frsky X8R- PDF Anleitung von Frsky:
