XSR-SIM Simulator Dongle

Frsky XSR-Sim Übersichtsseite

Der XSR-Sim wird schon seit längerem mit V2.1.x Firmware ausgeliefert. Ältere D16 Sender benötigen ein Update des HF Moduls um den XSR Sim im D16 Modus nutzen zu können

Link zum Premium-Modellbau Shop

FrSKY XSR SIM Kurzanleitung

Technische Daten:

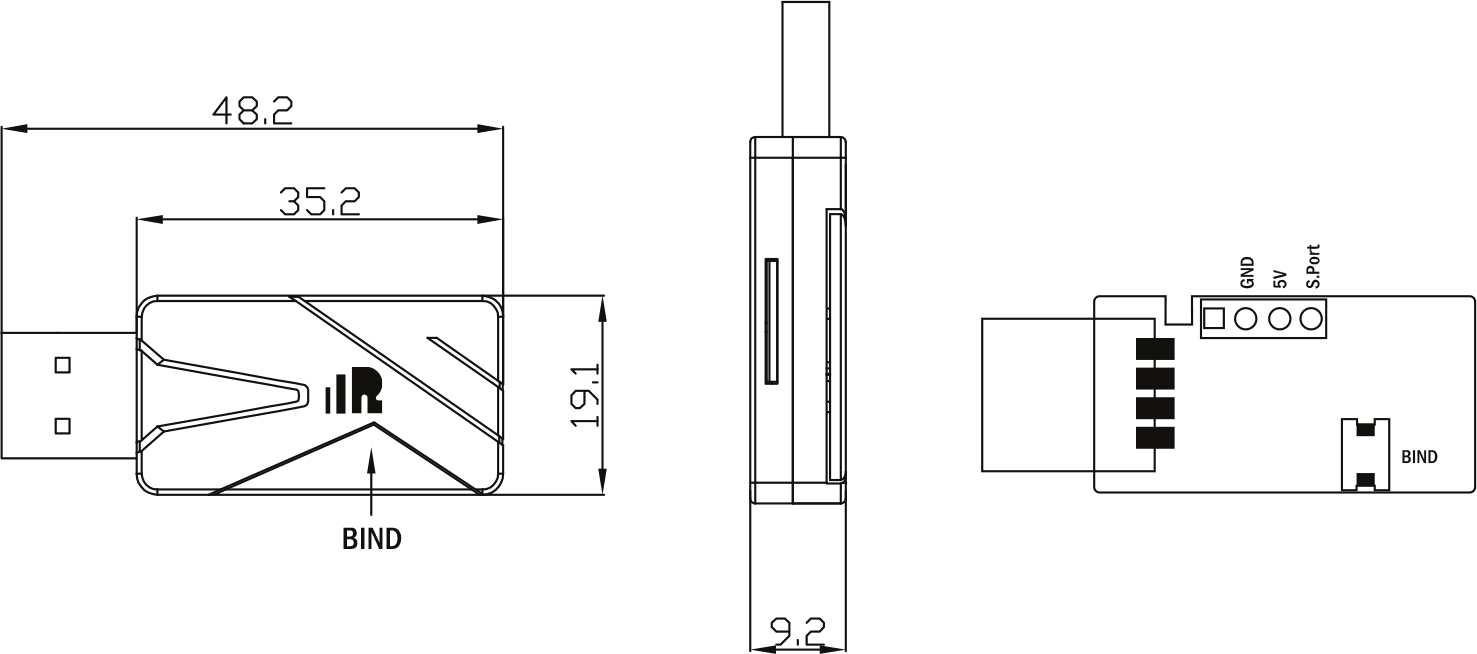

Abmessungen: 48 x 19 x 9 (L x B x H)

Gewicht: ca. 6,2g

Stromaufnahme: 55mAh

Kanäle: 8 proportional Kanäle und 8 Schalt Ausgänge (Einstellungen werden am Sender vorgenommen)

Firmware: Updatebar

Kompatibilität:

FrSky Taranis X9D/ XJT /X9E / X12S / X10 / X10S / Q X7, QX7S, X-Lite, uvm. im D16 mode (mit EU LBT Firmware)

Der XSR Sim ist ein kompakter USB Dongle welcher wie ein Empfänger im D16 Mode an eine FrSky Fernsteuerung / ein Frsky HF Modul gebunden wird und eine Nutzung der Fernsteuerung am Simulator ermöglicht.

Der USB Dongle bietet somit eine kabellose Verbindung zum Computer. Es werden viele aktuellen Simulatoren wie z.B. DRL, LiftOff, Freerider, HotProps, usw. unterstützt.

Bindevorgang:

Durch den Bindevorgang wird der Dongle einem spezifischen Sender fest zugwiesen. Der Dongle kann wie ein Empfänger immer nur mit einem Sender gebunden sein.

Der Vorgang muss einmalig bei Neuinstallation oder z.B. bei Wechsel des Modellspeichers durchgeführt werden.

Vorgehensweise:

1. Schalten Sie Ihren Sender ein, wechseln Sie auf den gewünschten Modellspeicher und wählen Sie dort „binden“ aus. Der Sender wird durch Töne den Bindemodus anzeigen.

2. Drücken Sie die „Bind“ Taste während Sie den Dongle mit Spannung versorgen.

3. Schalten Sie nun am Sender den Binde-Modus aus.

4. Empfänger und Sender sind nun miteinander gebunden.

5. Schalten Sie den Dongle und Sender aus und wieder an. Der Dongle zeigt nun durch blinken der grünen Status LED den erfolgreichen Bindezustand an.

LED Status-Anzeige am XSR SIM:

Grüne LED

Rote LED

Status

Blinkend

Bindevorgang

Blinkend

Aus

Normal

Aus

Blinkend

Signal verloren

XSR Sim - PDF Anleitung von Frsky:
